Tabelle 49. Einstellungen für die Datenprotokolleinrichtung
Positionsanzeiger
Einstellung
Bereich
Schrittweite
Einheit
A
Aktivieren
deaktiviert oder
aktiviert
n.z.
n.z.
B
Vorauslösepunkte
0 bis 1.199
1
Punkte
C
Abfrageintervall
5 bis 12.500
5
n.z.
D
Parameter 1 bis 6
∗
n.z.
n.z.
∗
Auswählbare Parameter werden im Kapitel Konfigurierbarer Schutz aufgelistet.
Trendaufzeichnung
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Berichtskonfiguration, Trendaufzeichnung
Vordere Schalttafel Navigationspfad: Einstellungen > Berichtskonfiguration > Trendaufzeichnung
Die Trendaufzeichnung zeichnet die Aktivitäten der DECS-2020HD Parameter über einen längeren
Zeitraum auf. Wenn dies aktiviert ist, können bis zu sechs auswählbare Parameter über einen
benutzerdefinierten Zeitraum zwischen 1 und 720 Stunden hinweg überwacht werden. Die Einstellungen
für die Trendprotokollierung werden in Abbildung 127 dargestellt.

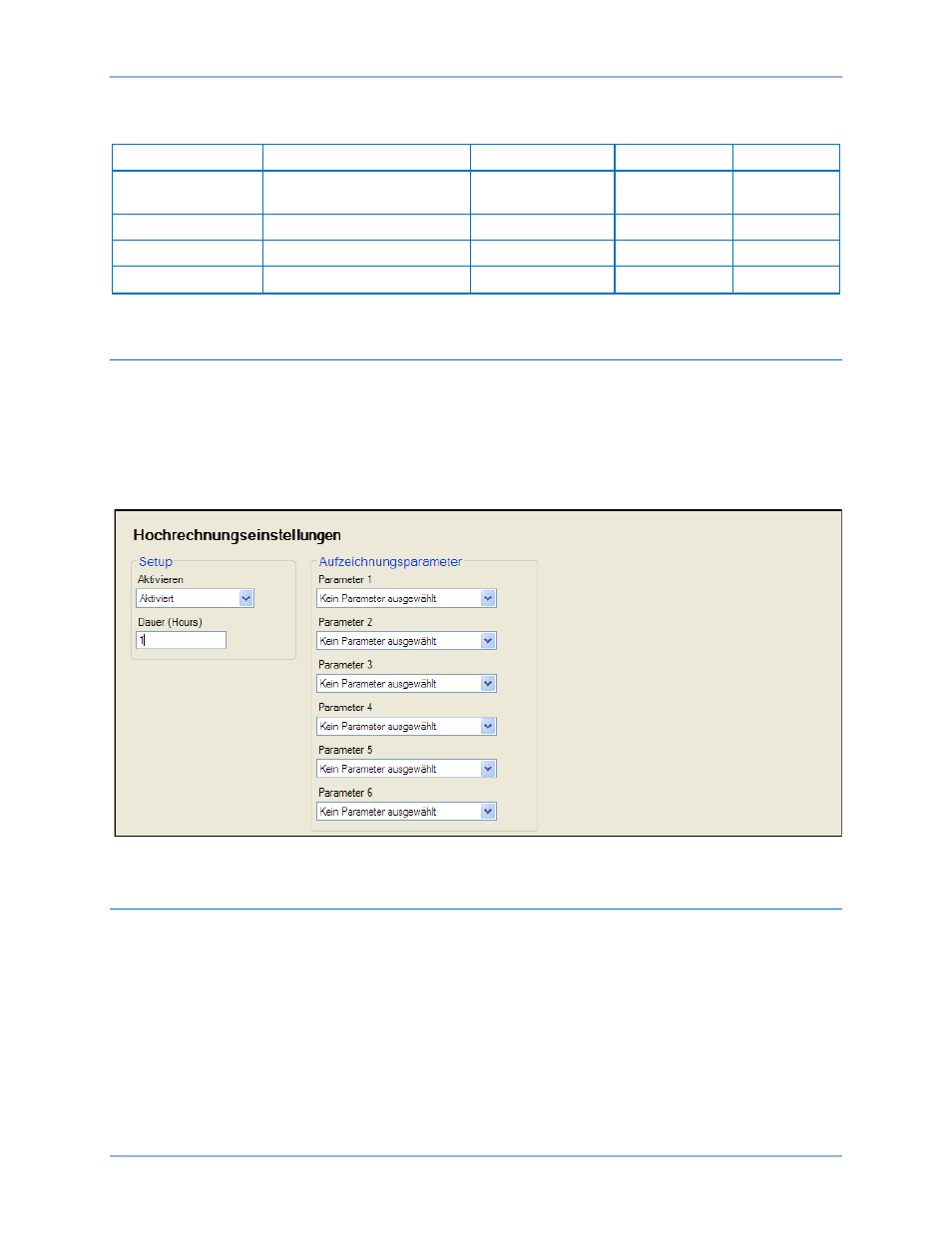

Abbildung 127. Einstellungs-Explorer, Berichtskonfiguration, Trendaufzeichnung
Alarme
Die DGC-2020HD Einheiten überwachen ECU Daten, Generatorschutzfunktionen und Motorensender.
Wenn ein überwachter Parameter seine Schwellwerteinstellung überschreitet, wird ein Alarm oder
Voralarm gemeldet.
Besteht ein Alarmzustand, wird der Motor gestoppt, indem der Ausgangskontakt für den Kraftstoff
geöffnet wird. Ein bestehender Voralarmzustand wird nur gemeldet.
Wenn Alarme aktiv sind, wird das Übersichtsfenster auf der vorderen Schalttafel durch das Fenster Aktive
Alarme ersetzt. Wenn nur Voralarme aktiv sind, wechselt das Übersichtsfenster auf der vorderen
Schalttafel mit dem Fenster Aktive Voralarme im Intervall von einer Sekunde ab. Aktive Alarme und
Voralarme können über BESTCOMSPlus® eingesehen werden.
Wenn Alarme aktiv sind, leuchtet die Alarm LED auf der vorderen Schalttafel. Wenn Voralarme aktiv sind,
blinkt die Alarm LED im Sekundentakt.
