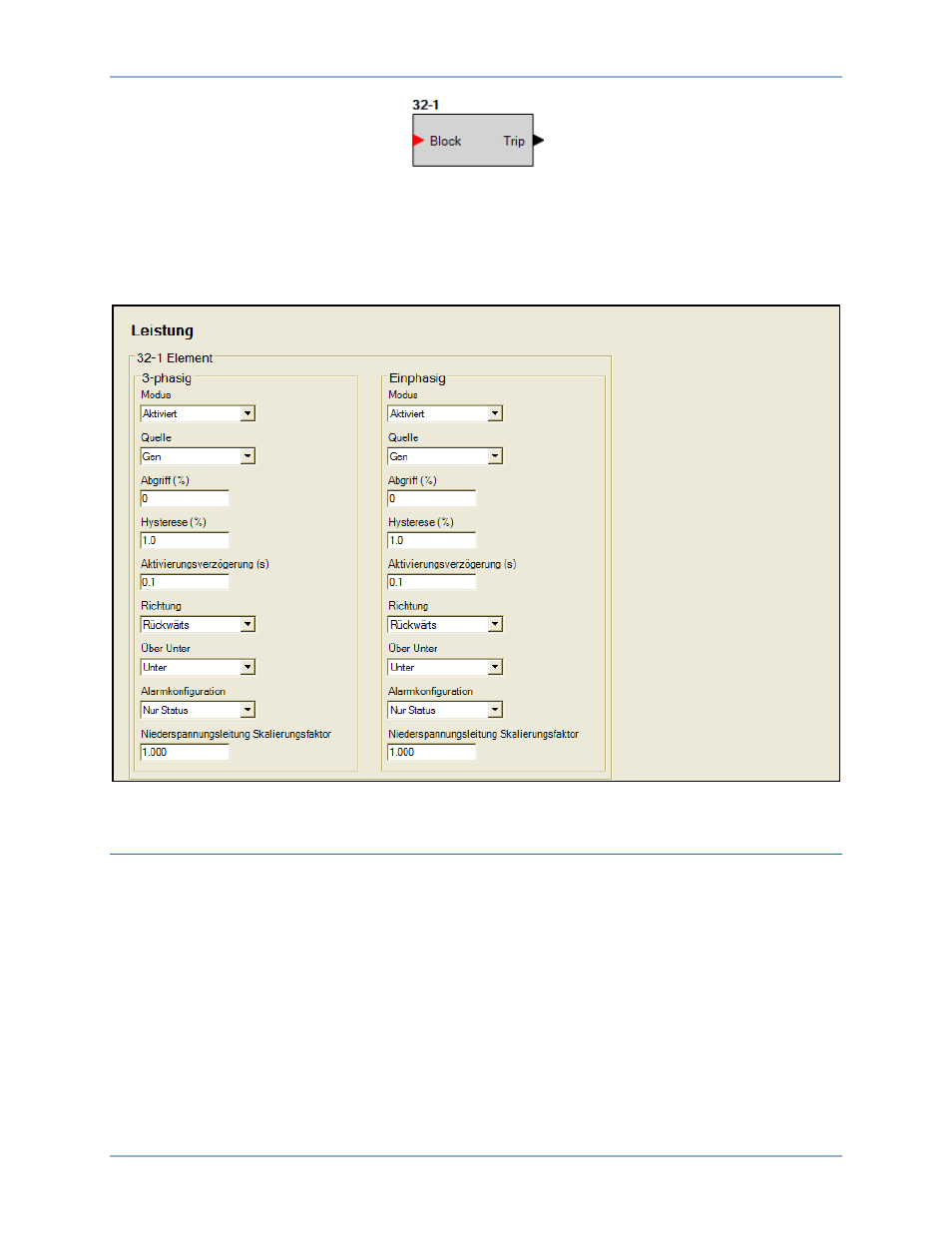

Abbildung 82. Leistungselement Logikblock
Betriebseinstellungen
Die Betriebseinstellungen des Leistungselements werden im Leistungseinstellungsfenster (Abbildung 83)
in BESTCOMSPlus vorgenommen. Die Einstellungsbereiche werden im Kapitel Technische Daten
definiert.
Abbildung 83. Einstellungs-Explorer, Generatorschutz, Leistung
Erregungsverlust (40Q)
Zwei Erregungsschutzelemente (40Q) überwachen die dreiphasige bzw. einphasige Blindleistung (VAr).
Die beiden identischen Erregungsverlust-Schutzelemente werden mit 40Q-1 und 40Q-2 bezeichnet.
Logikverknüpfungen für die Elemente werden im BESTlogicPlus Fenster von BESTCOMSPlus hergestellt
und Betriebseinstellungen für die Elemente werden im Errgegungsverlust-Einstellungsfenster in
BESTCOMSPlus vorgenommen.
BESTCOMSPlus Navigationspfad: Einstellungs-Explorer, Generatorschutz, Leistung, Erregungsverlust
(40Q)
Vordere Schalttafel Navigationspfad: Einstellungs-Explorer > Schutz > Einstellungsgruppe x (wobei x =
0 bis 3 entspricht) > Leistungsschutz > Erregungsverlust (40Q)
Arbeitsweise des Elements
Es werden zwei Sätze von Erregungsverlust-Einstellungen bereitgestellt: einer für dreiphasige
Generatoranschlüsse und einer für einphasige Generatoranschlüsse. Die eingegebene Abgriffeinstellung
