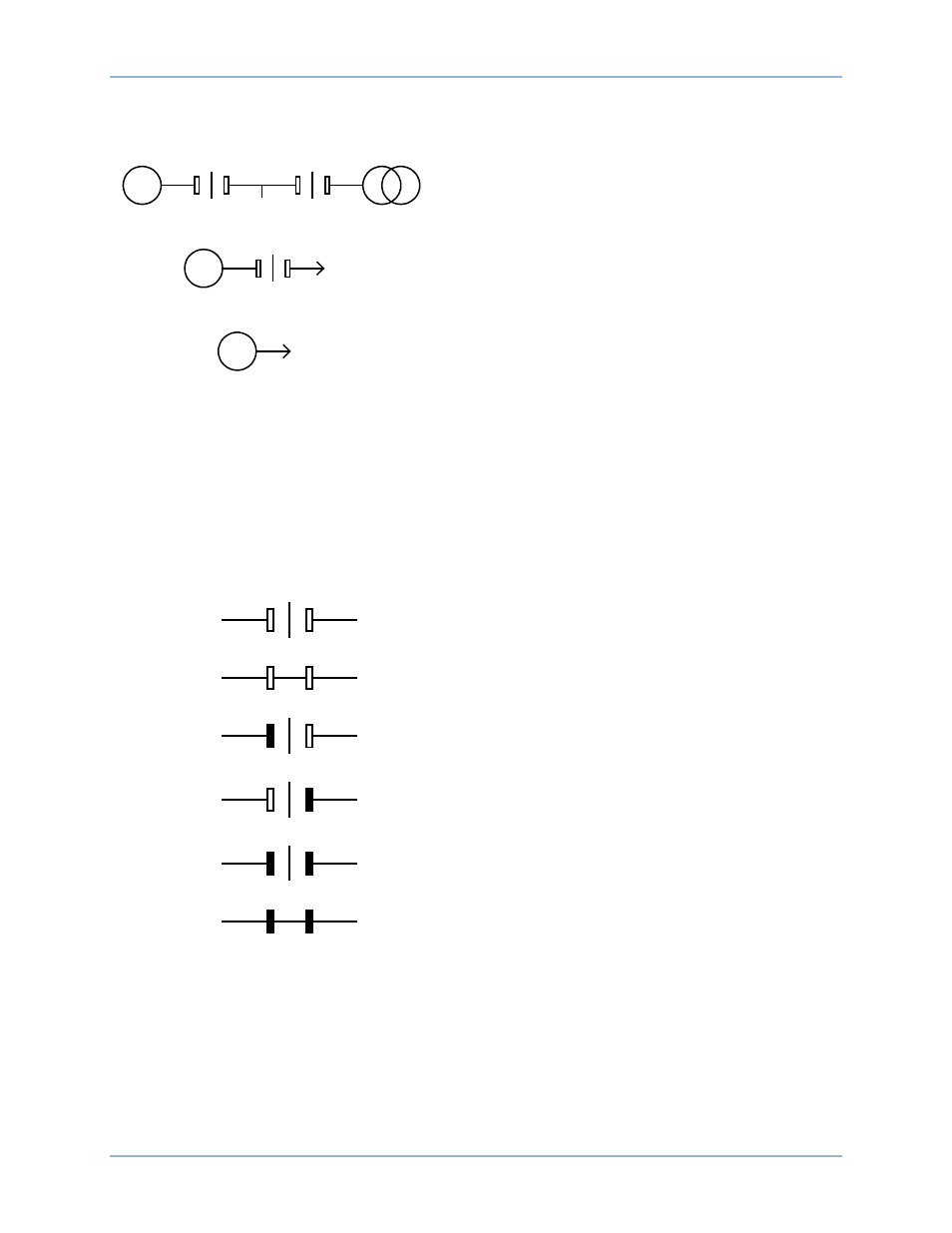

Abbildung 17, zeigt die verschiedenen Konfigurationen des Online-Schemas.
Generator- und Netzunterbrecher mit
Lastmessung an Generator- und
Netzunterbrecher
Generatorunterbrecher
Keiner
Abbildung 17. Systemkonfiguration Online-Schemata
Die Schemata in Abbildung 17 stellen alle Unterbrecher in der geöffneten Position dar und alle Busse in
stromlosem / instabilem Zustand. Unterbrecher und Buszustände im Schema ändern sich in Echtzeit, um
den tatsächlichen Status von Unterbrecher und Bus darzustellen. Wenn ein Unterbrecher geöffnet ist,
wird die Linie zwischen den Kontakten vertikal dargestellt, wenn er geschlossen ist, ist die Linie
horizontal. Ein stabiler Bus wird durch ein ausgefülltes Rechteck dargestellt und ein Bus in irgendeinem
anderen Zustand als stabil wird durch ein nicht ausgefülltes Rechteck dargestellt. Siehe Abbildung 18 für
unterschiedliche Unterbrecher- und Buszustände.
Unterbrecher offen
Beide Busse stromlos / instabil
Unterbrecher geschlossen
Beide Busse stromlos / instabil
Unterbrecher offen
Ein Bus stabil und der andere stromlos / instabil
Unterbrecher offen
Ein Bus stabil und der andere stromlos / instabil
Unterbrecher offen
Beide Busse stabil
Unterbrecher geschlossen
Beide Busse stabil
Abbildung 18. Online-Schema Unterbrecher und Buszustände
Anzeige des Netzwerkstatus des Generators
Wenn der Generator Teil eines Netzwerkes aus mehreren Maschinen ist, steht der Status des
Generatornetzwerkes auf der vorderen Schalttafel jedes DGC-2020HD zur Verfügung. Die Einstellung
Systemtyp (zu finden unter BESTCOMSPlus
®
Einstellungs-Explorer, Systemparameter,
Systemeinstellungen) konfiguriert die Maschine so, dass sie Teil eines Netzwerks aus mehreren
G
L
G
L
G
L
