Seite 291: Einrichtung
9469375990 Rev B
281
RS-485
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Kommunikation, RS485 Einrichtung
MMS Navigationspfad: Einstellungen > Kommunikation > RS485 Einrichtung
DGC-2020HD Controller können über ein gepolltes Netzwerk unter Verwendung des Modbus Protokolls
überwacht und gesteuert werden. Die RS-485 Schnittstelle unterstützt eine vom Benutzer auswählbare
Baudrate von 1.200, 2.400, 4.800, 9.600, 19.200, 38.400, 57.600 oder 115.200. Es können sieben oder
acht Datenbits pro Zeichen ausgewählt werden. Gerade, ungerade oder keine Parität werden unterstützt.
Es kann zwischen ein oder zwei Stoppbits gewählt werden.

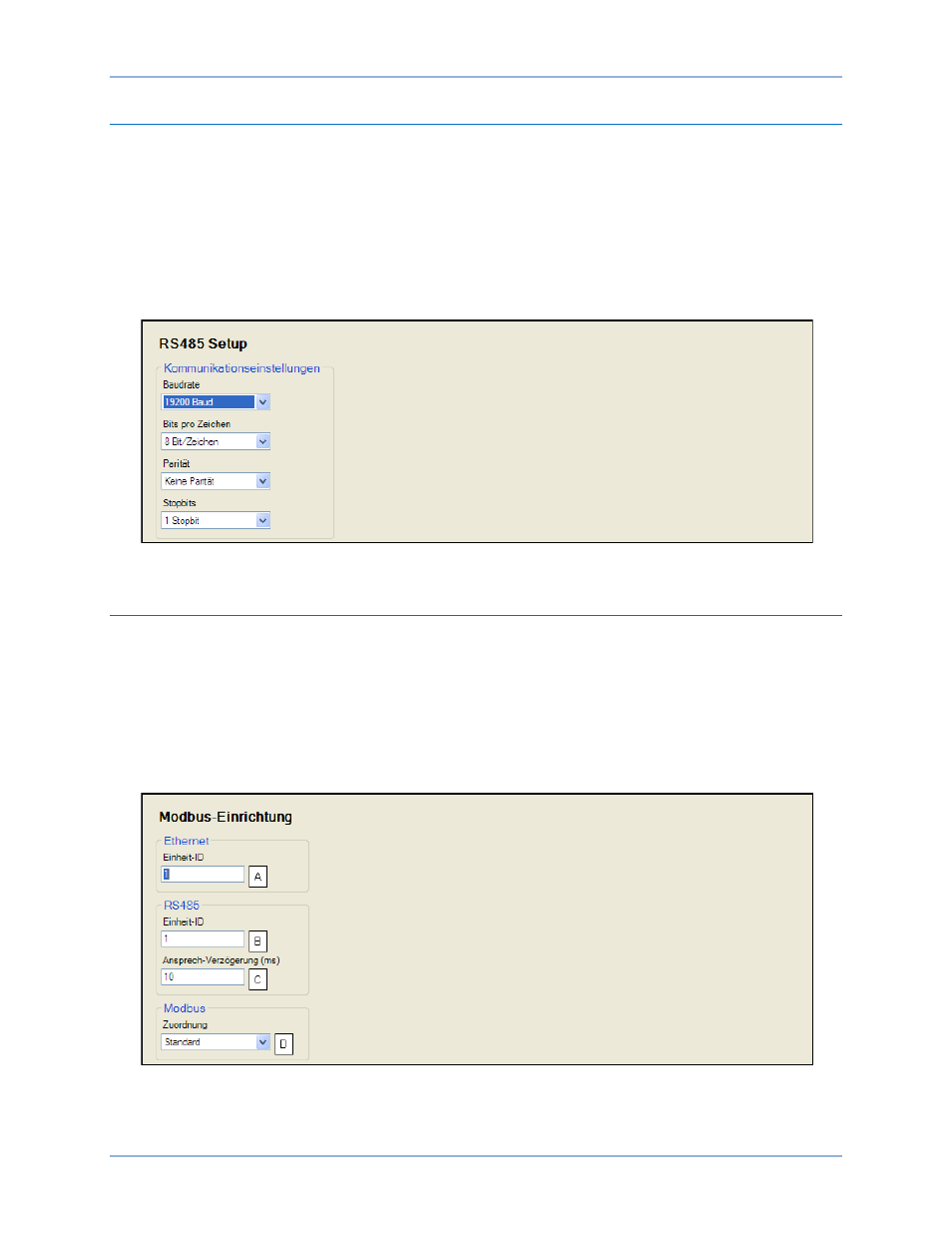

Das Fenster zur RS458 Einrichtung wird in Abbildung 164 dargestellt.
Abbildung 164. Einstellungs-Explorer, Kommunikation, RS485 Einrichtung
Modbus™ Einrichtung
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Kommunikation, Modbus Einrichtung
MMS Navigationspfad: Einstellungen > Kommunikation > Modbus Einrichtung
Der DGC-2020HD verwendet das Modbus-Kommunikationsprotokoll über die Ethernet und RS-485
Schnittstellen gleichzeitig. Eine Liste von Modbus Registern finden Sie in der Basler Electric
Veröffentlichung 9469300991, Modbus-Protokoll Benutzerhandbuch.
Das Fenster zur Modbus Einrichtung wird in Abbildung 165 dargestellt. Die Einstellungen werden in
Tabelle 75 aufgelistet.
Abbildung 165. Einstellungs-Explorer, Kommunikation, Modbus Einrichtung
DGC-2020HD
Kommunikation
