Beschriftungstext
Um die Identifizierung der externen Kontakteingänge einfacher zu gestalten, kann jedem der Eingänge
eine benutzerdefinierte Beschriftung zugewiesen werden. Die Beschriftung besteht aus einer
alphanumerischen Zeichenkette mit maximal 16 Zeichen.
Kontakterkennung
Kontakte können immer erkannt werden oder nur dann, wenn der Motor läuft.
Logikverknüpfungen
Die Logikverknüpfungen für externe Kontakteingänge werden im Fenster BESTCOMSPlus von
BESTlogicPlus vorgenommen. Der Logikblock CEM 1 Eingang 1 wird in Abbildung 209 dargestellt. Der
Ausgang ist WAHR, wenn das CEM-2020 einen Kontaktschluss erkennt und nachdem die
Aktivierungsverzögerung abgelaufen ist. Logikblöcke für Alarme und Voralarme sind ähnlich.

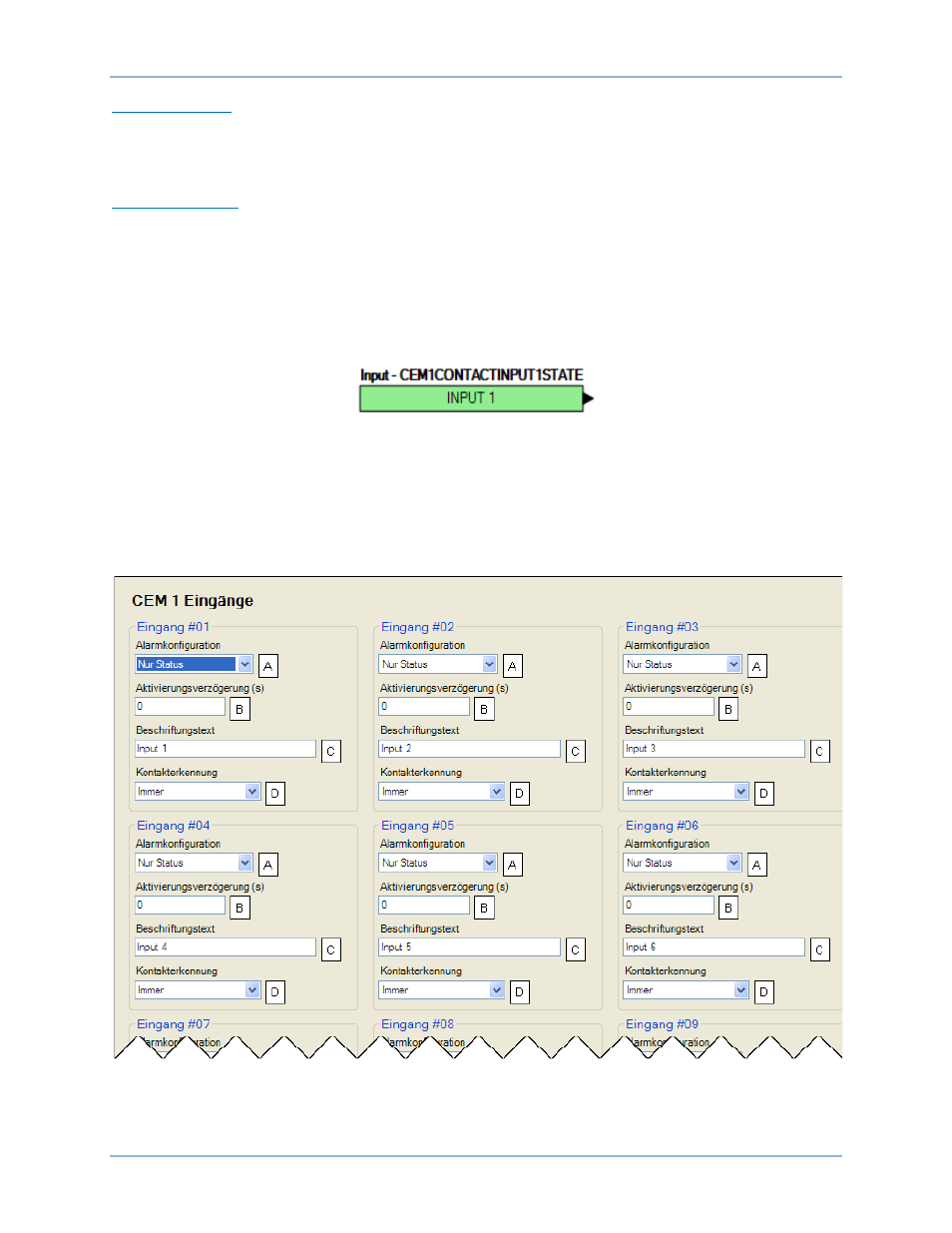

Abbildung 209. Externer Kontakteingang Logikblock
Betriebseinstellungen
Die Betriebseinstellungen für externe Kontakteingänge werden im Einstellungsfenster CEM x Eingänge
(wobei x = 1 bis 4 entspricht) in BESTCOMSPlus konfiguriert (Abbildung 210). Die Einstellungen werden
in Tabelle 93 aufgelistet.
Abbildung 210. Einstellungs-Explorer, Programmierbare Eingänge, Externe Kontakteingänge, CEM 1
Eingänge
DGC-2020HD
CEM-2020
