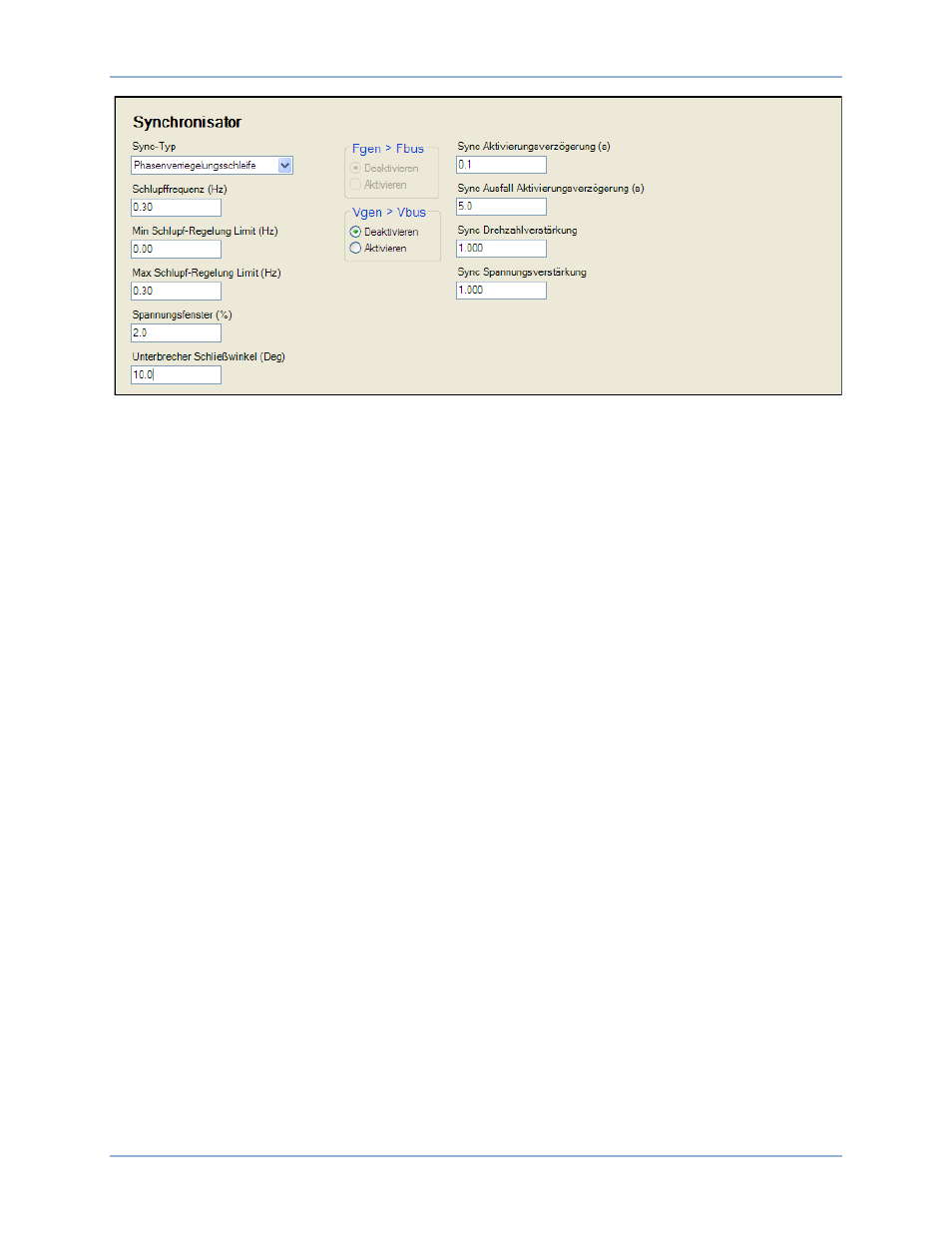

Abbildung 52. Einstellungs-Explorer, Unterbrechermanagement, Synchronisator
Vorausschauender Synchronisator im Vergleich zum Phasenverriegelungsschleifen-
Synchronisator
Wenn Phasenverriegelungsschleife als Synchronisation ausgewählt wurde, treibt der Synchronisator
den Winkel zwischen Generator und Bus in Richtung Null, und er treibt die Spannung zwischen
Generator und Bus so, dass der Unterschied kleiner ist, als der vom Benutzer festgelegte erlaubte
Unterschied.
Wenn vorausschauende Synchronisation ausgewählt wurde, steuert der Synchronisator die
Schlupffrequenz zwischen dem Generator und dem Bus. Der Synchronisator berechnet das Timing
des Schließsignals, dass es ermöglicht, dass der Generatorunterbrecher geschlossen wird, wenn der
Phasenwinkel zwischen den beiden Quellen bei 0 Grad liegt. Diese Berechnung zieht die Schlupfrate,
die Schließzeit des Generatorunterbrechers und den Phasenwinkelunterschied in Betracht.
a.
Sync Typ – Wählen Sie entweder Vorausschauend oder Phasenverriegelungsschleife als
Synchronisatortyp aus.
b.
Schlupffrequenz – Die Einstellung für die Schlupffrequenz entspricht der maximalen
Schlupffrequenz, die aktiv ist, damit ein Unterbrecherschließvorgang auftreten kann.
c.
Spannungsfenster – Der Regelversatz entspricht dem maximal erlaubten Prozentsatz der
Spannungsdifferenz zwischen Generator und Bus, der aktiv ist, damit ein
Unterbrecherschließvorgang auftreten kann. Dies wird manchmal "Spannungsfenster"
genannt.
d.
Min/Max Schlupfsteuerungsgrenzwert - (nur Phasenverriegelungs-Synchronisator). Diese
Einstellungen bieten eine kontinuierliche Schlupffrequenzsteuerung während der
Phasenverriegelungssynchronisation.
e.
Unterbrecherschließwinkel - (nur Phasenverriegelungs-Synchronisator). Der
Unterbrecherschließwinkel ist der maximale Phasenwinkel vom 0 Grad Phasenwinkel, der
aktiv ist, damit ein Unterbrecherschließvorgang auftreten kann. Dies wird manchmal auch
"Winkelfenster" oder "Phasenfenster" genannt.
f.
Sync Aktivierungsverzögerung – Die Sync Aktivierungsverzögerung ist die Länge der Zeit, für
die die Bedingungen für die Synchronisation eingehalten werden müssen.
Generatorspannung und Busspannung müssen für die Dauer der Sync
Aktivierungsverzögerung innerhalb des akzeptablen Bereichs liegen. Zusätzlich müssen im
Phasenverriegelungsmodus die folgenden Bedingungen eingehalten werden. Generator- und
Busphasenwinkel müssen für die Dauer der Sync Aktivierungsverzögerung innerhalb des
akzeptablen Unterbrecherschließwinkels liegen.
