144 9469375990 Rev B

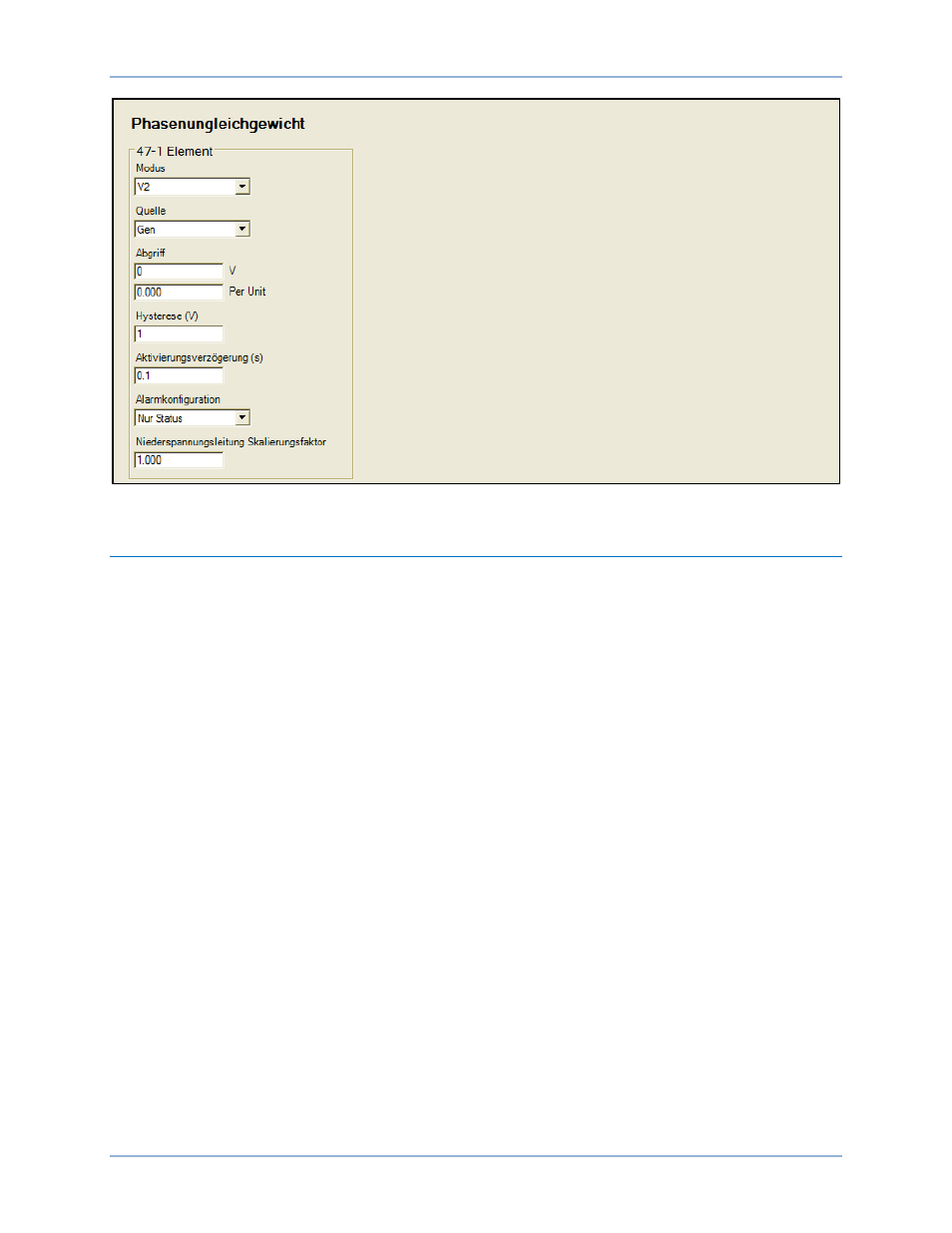

Abbildung 72. Einstellungs-Explorer, Generatorschutz, Spannung, Phasenungleichgewicht
Vektorverschiebung (78)
Zwei Vektorverschiebung (78) Schutzelemente schützen den Generator, indem sie ihn vom Netz trennen,
wenn ein Abfall oder Ausfall des Versorgungsnetzes auftritt. Dies verhindert, dass der Generator ans
Netz gebunden bleibt, wenn das Netz auf Grund einer externen Wiedereinschaltungsvorrichtung
zurückkehrt. Vektorverschiebungselemente stehen nur in den Bauformen xxExxxxxx des DGC-2020HD
zur Verfügung.
Die beiden identischen Vektorverschiebungs-Schutzelemente werden mit 78-1 und 78-2 bezeichnet.
Logikverknüpfungen für die Elemente werden im BESTlogic
™ Plus Fenster von BESTCOMSPlus ®
hergestellt und Betriebseinstellungen für die Elemente werden im Einstellungsfenster für
Vektorverschiebung in BESTCOMSPlus vorgenommen.
BESTCOMSPlus Navigationspfad: Einstellungs-Explorer, Generatorschutz, Schutz vor Netzausfall,
Vektorverschiebung (78)
Vordere Schalttafel Navigationspfad: Einstellungs-Explorer > Schutz > Einstellungsgruppe x (wobei x =
0 bis 3 entspricht) > Schutz vor Netzausfall > Vektorverschiebung (78)
Arbeitsweise des Elements
Wenn ein Netzausfall auftritt, ist es wahrscheinlich, dass sich die Generatorlast abrupt verschieben wird,
da der Generator alles zwischen dem Generatorausgang und dem Netzunterbrecher speist, der die
Netzleistung getrennt hat. Es ist sehr wahrscheinlich, dass solch ein Lastwechsel eine Drehzahländerung
verursacht, die dazu führen kann, dass der Generator außer Phase mit dem Netz ist, wenn dieses wieder
zugeschaltet wird. Ist der Generator außer Phase, und es wird eine Verbindung zum Netz hergestellt,
könnten Schäden auftreten.
Das Vektorverschiebungselement löst den Unterbrecher aus, wenn es eine Phasenverschiebung in der
Generatorspannung feststellt. Eine plötzliche Änderung des Generatorphasenwinkels tritt oft auf, wenn
das Netz ausfällt. Diese Änderung des Phasenwinkels führt zu einem früheren Nulldurchgang der
Generatorspannung, wenn sich die Generatorlast verringert. Sie führt zu einem späteren Nulldurchgang,
wenn die Generatorlast ansteigt. Diese Verschiebung des Nulldurchgangs (Vektorverschiebung) wird in
Grad ausgedrückt.
Ein Schutz vor Netzausfall ist nur dann aktiv, wenn der Generator parallel zum Netz betrieben wird, was
angezeigt wird, wenn das 'Parallel zum Netz' Logikelement in BESTlogicPlus WAHR ist. Der Schutz wird
Generatorschutz DGC-2020HD
