Zeitkennlinien
Die vom DGC-2020HD (nur Bauform xxExxxxxx) bereitgestellten abhängigen Zeit-Überstrom Kennlinien
emulieren die meisten der üblichen elektromechanischen Überstrom Induktionsscheibenrelais, die in
Nordamerika verkauft werden. Um die Relaiskoordination weiter zu verbessern, wurde außerdem eine
Auswahl von Charakteristika für integriertes Zurücksetzen oder sofortiges Zurücksetzten zur Verfügung
gestellt.
Kurvenspezifikationen
Zeitgenauigkeit ................................. innerhalb ±500 Millisekunden vom angegebenen Arbeitspunkt.
Es können sechzehn abhängige Zeitfunktionen, eine feste Zeitfunktion, eine 46 Zeitfunktion und eine
programmierbare Zeitfunktion ausgewählt werden. Kennlinien für abhängige und feste Zeitfunktionen
werden über die folgenden Gleichungen definiert und sind konform mit IEEE Std C37.112 - IEEE Standard
Inverse-Time Characteristic Gleichungs for Overcurrent Relays (Standardisierte Gleichungen für Abhängige
Kennlinien für Überstromrelais).

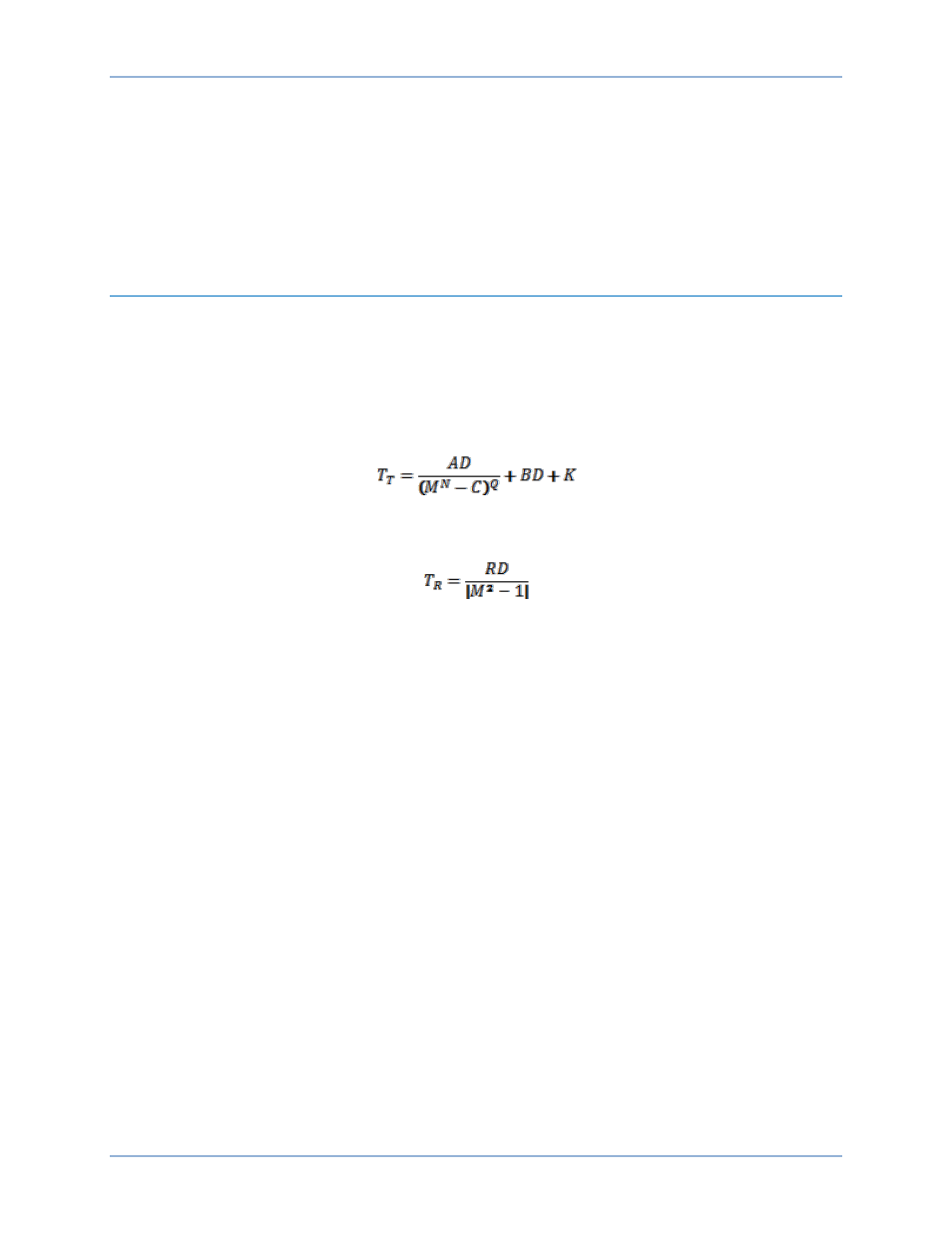

Gleichung 10
Gleichung 11
T
T
= Zeit bis zur Auslösung, wenn M ≥ 1
T
R
= Zeit bis zum Zurücksetzten, wenn das Relais für integriertes Zurücksetzen eingerichtet
ist, wenn M < 1. Ansonsten beträgt das Zurücksetzen 50 Millisekunden oder
weniger
D = Einstellung zeitabhängiger Einstellungskoeffizient (0,0 bis 9,9) ∗
M = Vielfaches der Abgriffeinstellung (0 bis 40)
A, B, C, N, K = Konstanten für die spezielle Kennlinie
R = Konstante, die die Rücksetzzeit bestimmt
Q = Nenner Exponent
∗
Der Zeitbereich beträgt 0,0 bis 7.200 Sekunden, wenn die F (feste) Kennlinie ausgewählt
wurde.
Tabelle 94 listet die Konstanten der Zeitkennlinie auf. Siehe Abbildungen unter der Tabelle für Diagramme
der Kennlinien.
