Abbildung 36, Abbildung 37, Abbildung 38 – Basler Electric DGC-2020HD Benutzerhandbuch
Seite 99: Einstellung der systemunterbrecherkonfiguration
9469375990 Rev B
89

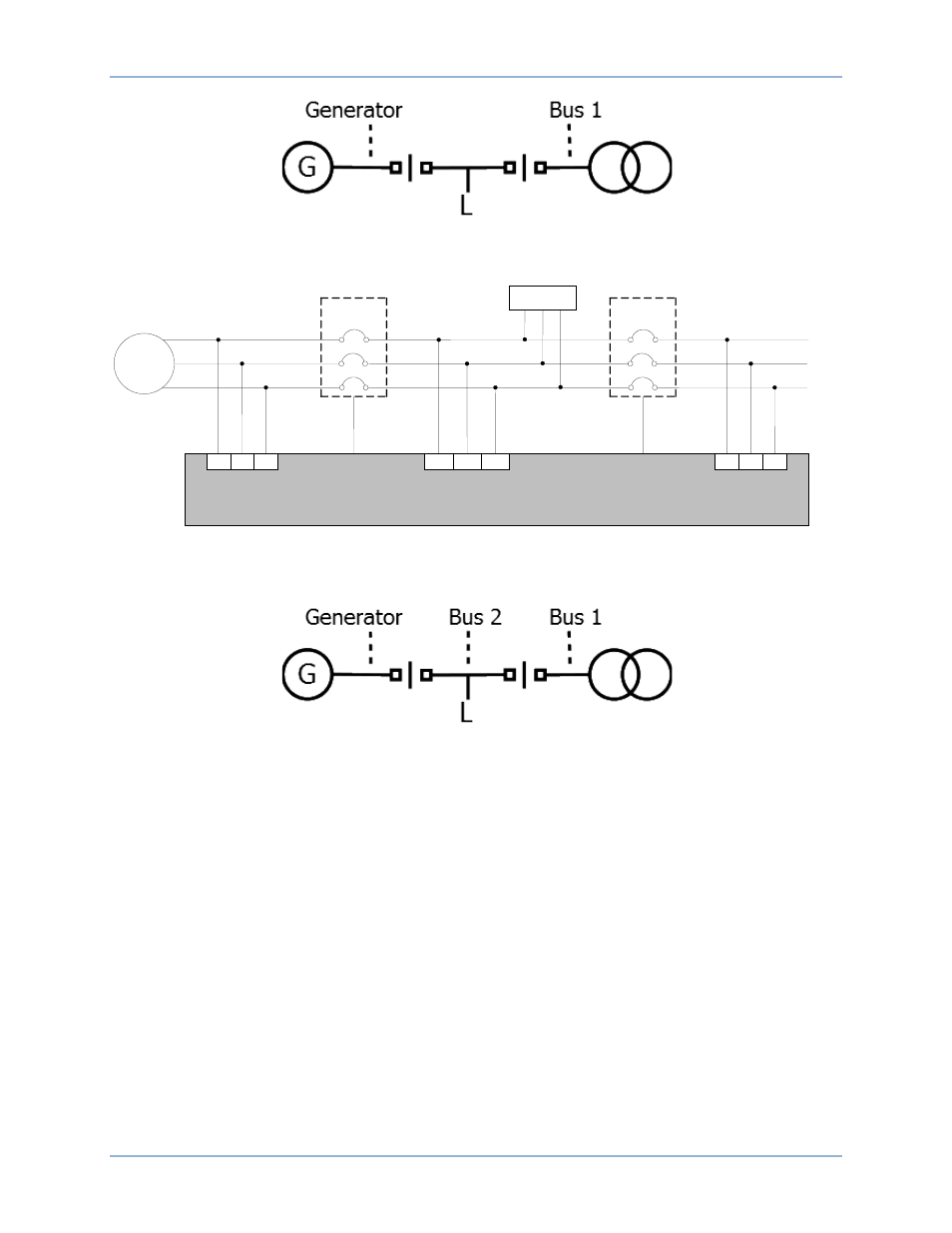

Abbildung 36. Systemunterbrecherkonfiguration: Generator- und Netzunterbrechersteuerung, wie in den
Systemeinstellungen von BESTCOMSPlus angezeigt.
Abbildung 37. Systemunterbrecherkonfiguration: Generator- und Netzunterbrechersteuerung mit optionaler
Lastbusmessung
Abbildung 38. Systemunterbrecherkonfiguration: Generator- und Netzunterbrechersteuerung mit optionaler
Lastbusmessung, wie in den Systemeinstellungen von BESTCOMSPlus angezeigt.
Einstellung der Systemunterbrecherkonfiguration
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Systemparameter, Systemeinstellungen
Vordere Schalttafel Navigationspfad: Einstellungs-Explorer > Systemparameter > Systemeinstellungen
Wählen Sie die entsprechende Unterbrechersteuerungskonfiguration unter Verwendung der Einstellung
Systemunterbrecherkonfiguration. Die verfügbaren Optionen beinhalten Keine Unterbrechersteuerung,
Generatorunterbrechersteuerung, Generator- und Netzunterbrechersteuerung und Generator- und
Netzunterbrechersteuerung mit Lastbus. In BESTCOMSPlus wird für jede Unterbrecherkonfiguration ein
einzeiliges Schema zur Verfügung gestellt, um bei der richtigen Auswahl zu helfen. Jeder Bus kann mit
einer Textbeschriftung programmiert werden, die seine Verwendung beschreibt. Bis zu 64
alphanumerische Zeichen werden akzeptiert. Diese Beschriftung wird in BESTCOMSPlus angezeigt, um
die Konfiguration und Programmierung zu erleichtern.
