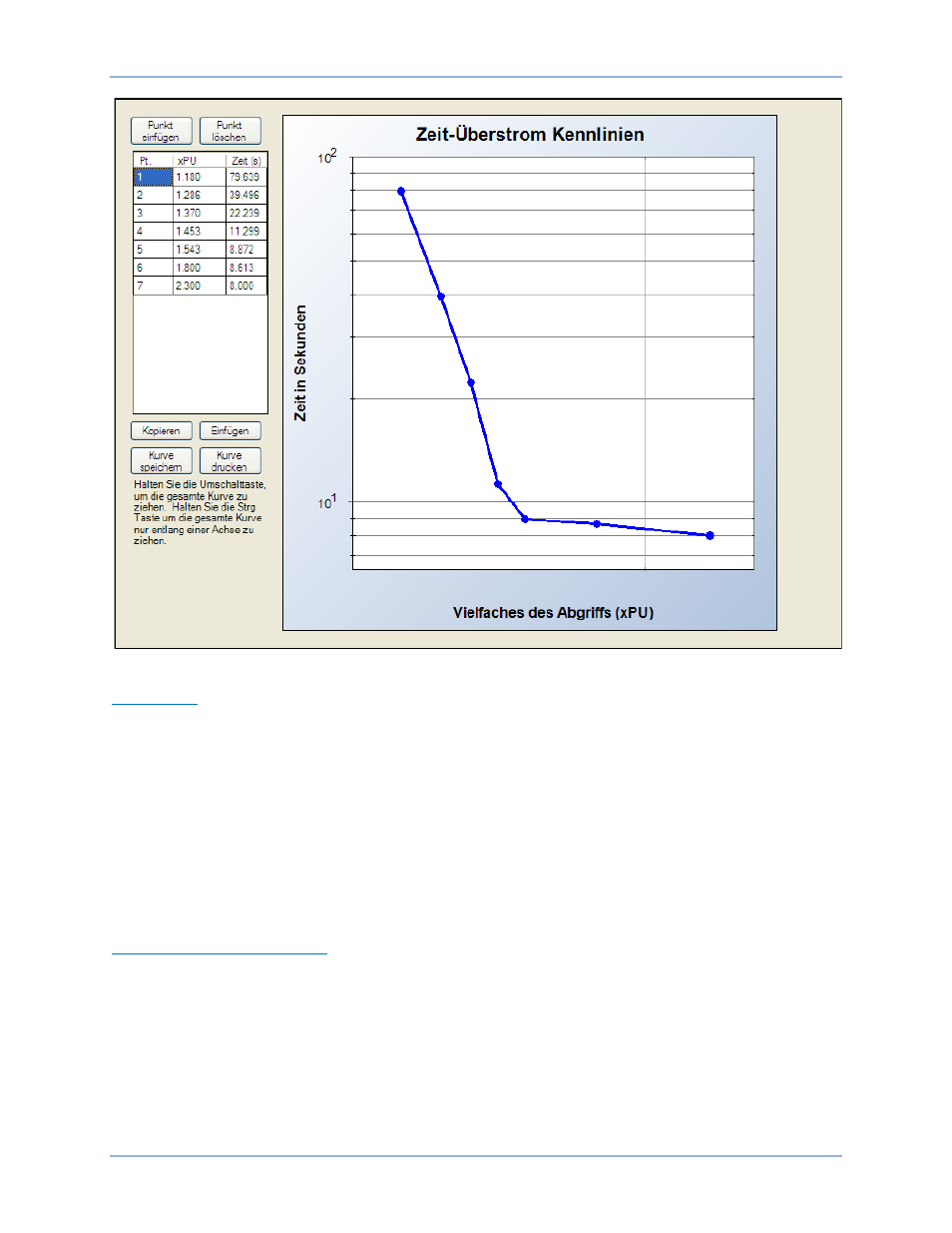

Abbildung 77. Abhängige Überstrom Tabellenkurve
46 Kennlinie
Eine 46 Kennlinie ist eine spezielle Kennlinie, die dafür bestimmt ist, die Nennwerte der I
2
t Belastbarkeit
eines Generators zu emulieren, indem ein Faktor verwendet wird, der häufig Generator K Faktor genannt
wird. Verwechseln Sie die 46 Kennlinie bitte nicht mit dem I2 Modus. Die 46 Kurve wurde für die
Verwendung mit dem I2 Modus entwickelt. Tatsächlich kann die 46 Kurve aber auch für die Verwendung
mit jedem anderen Modus des abhängigen Überstromelements ausgewählt werden.
Um die 46 Kennlinie zu verwenden, sollte der Benutzer den K Faktor des Generators und den
Dauerstrom (I2)
2
t Nennwert des Generators bestimmen (wird vom Hersteller bereitgestellt) und dies dazu
verwenden, den zeitabhängigen Einstellungskoeffizienten und den Abgriff für die 46 Kurve über den im
Kapitel Zeitkennlinien beschriebenen Prozess einzustellen. Der K Faktor entspricht der Zeit, für die der
Generator 1 Per-Unit I
2
widerstehen kann, wobei 1 PU der Relaiseinstellung für den Nennstrom
entspricht.
Spannungsbegrenzungsmodus
Wenn ein 51 Element für 3 Phasen, IA, IB oder IC Modus eingerichtet ist, kann das 51 Element für den
Spannungssteuerungs- oder Spannungsbegrenzungsbetriebsmodus eingestellt werden. Diese Funktion
wird dazu verwendet, eine erhöhte Phasenüberstromempfindlichkeit zu ermöglichen, wenn Sicherheit
während des Betriebs auf Grund von Laststrom gewährt wird. Diese Funktion wird oft als Backup
Generatorschutz verwendet, um eine verzögerte Auslösung während eines Kurzschlusses
sicherzustellen, wenn der Fehlerstrombeitrag vom Generator auf einen Wert nahe des Volllast-
Nennwertes des Generators fällt.
Ein Spannungsbegrenzungsschwellwert von Null (0) deaktiviert die Spannungsbegrenzung/-steuerung
und ermöglicht es dem 51 Element, normal zu arbeiten.
