Anschlüsse für Erweiterungsmodule (CAN 1)
Das AEM-2020 (Analogerweiterungsmodul) und das CEM-2020 (Kontakterweiterungsmodul) sind
optionale Module, die mit dem DGC-2020HD installiert werden können. Diese Module werden mit dem
DGC-2020HD über die "CAN 1" Schnittstelle verbunden, daher bilden die CAN Klemmen (51, 52 und 53)
die einzigen gemeinsamen Verbindungen zwischen dem DGC-2020HD, dem AEM-2020 und dem CEM-
2020. In einem Netzwerk werden bis zu vier CEM-2020 Module und bis zu vier AEM-2020 Module
unterstützt. Typische Anschlüsse werden in Abbildung 13 dargestellt.
Konsultieren Sie die Kapitel AEM-2020 und CEM-2020 für weitere Informationen.
P
0071
-
52
DGC - 2020 HD
53
)
SHIELD
52
)
CAN
1
H
51
)
CAN
1
L
AEM - 2020 ( 2 )
GND
CANH
CANL
CEM - 2020 ( 1 )
GND
CANH
CANL
CEM - 2020 ( 2 )
GND
CANH
CANL
CEM - 2020 ( 3 )
GND
CANH
CANL
CEM - 2020 ( 4 )
GND
CANH
CANL
AEM - 2020 ( 1 )
GND
CANH
CANL
AEM - 2020 ( 3 )
GND
CANH
CANL
AEM - 2020 ( 4 )
GND
CANH
CANL
1
J1939 Drain (Abschirmung) sollte nur an einer
Stelle geerdet sein. Ist er bereits an einer
anderen Stelle geerdet, verbinden Sie Drain nicht
mit dem DGC –2020HD.
1
Hinweis :

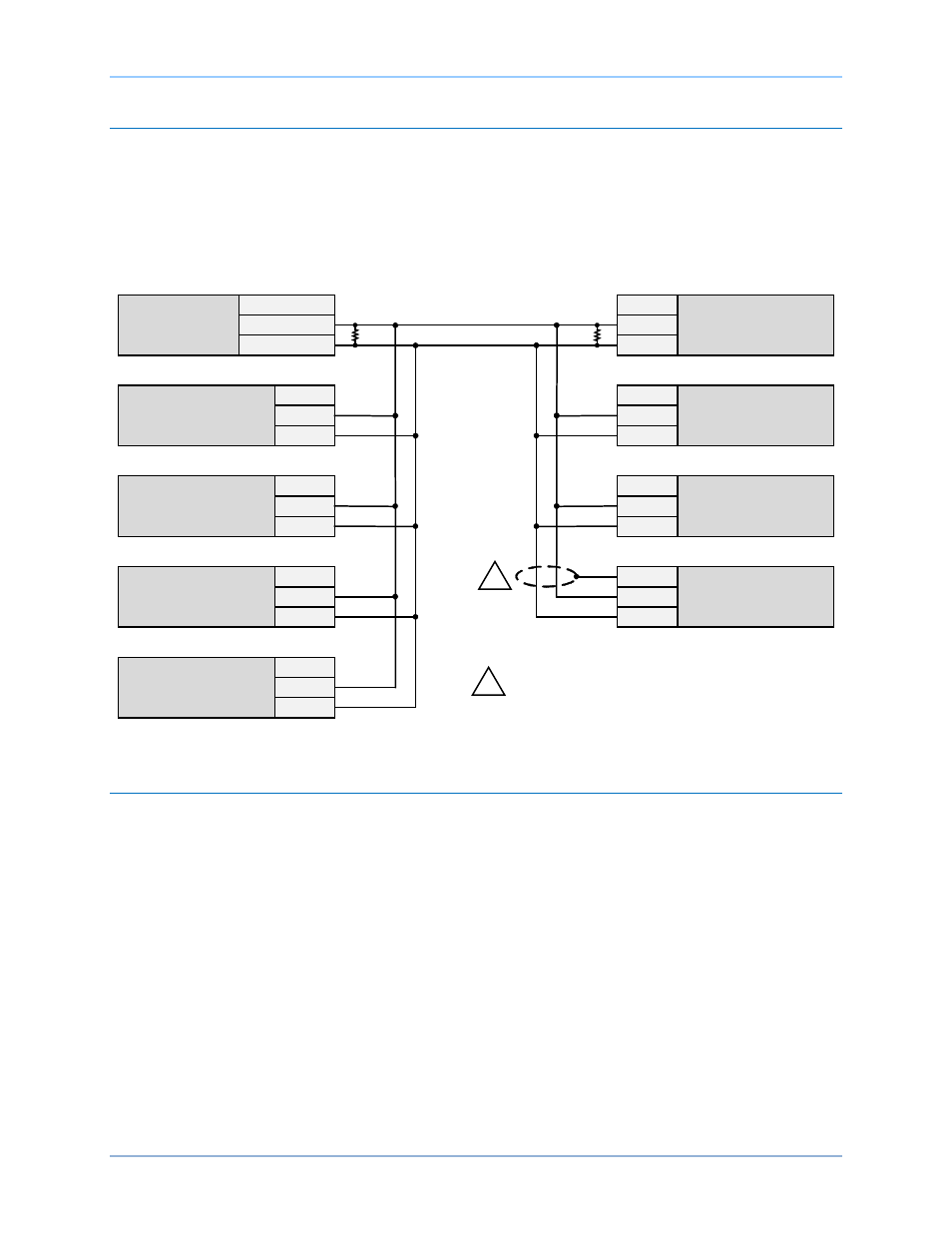

Abbildung 13. CAN Anschlüsse für DGC-2020HD Erweiterungsmodule
Installation für CE Systeme
Für CE konforme Systeme kann es erforderlich sein, die Abtastleitungen für Wechselspannung und
Wechselstrom separat von anderen Leitungen zu verlegen.
DGC-2020HD
Typische Anschlüsse
