Montage
DGC-2020HD Controller werden in robusten Kartons geliefert, um Transportschäden zu vermeiden.
Prüfen Sie beim Erhalt einer Einheit die Teilnummer anhand der Bestell- und Packliste auf
Übereinstimmung. Untersuchen Sie auf Beschädigungen und falls es derartige Anzeichen gibt, melden
Sie sofort einen Schaden beim Transportunternehmen an und benachrichtigen Sie das regionale
Vertriebsbüro von Basler Electric oder Ihren Vertriebsvertreter.
Wird das Gerät nicht sofort installiert, lagern Sie es in der originalen Versandverpackung in einer
feuchtigkeits- und staubfreien Umgebung.
Hardware
Die vordere Schalttafel ist widerstandsfähig gegen Nässe, Salznebel, Feuchtigkeit, Staub, Schmutz und
chemische Verunreinigungen. DGC-2020HD Controller werden mittels der vier fest installierten 10-24
Zapfen montiert. Das zur Montage der Hardware verwendete sollte 2,2 Newtonmeter (20 in-lb) nicht
überschreiten.
Maße
Die Maße für den Ausschnitt und die Bohrungen für die Schalttafel werden in Abbildung 2 gezeigt. Die
Toleranz für den horizontalen Abstand der Bohrungen von 273,1 mm (10,75 Zoll) beträgt +/- 0,25 mm
(+0,01/–0,01 Zoll). Die Toleranz für das horizontale Maß für den Ausschnitt von 263,7 mm (10,38 Zoll)
beträgt +1/-0 mm (+0,04/-0 Zoll). Die Toleranz für den vertikalen Abstand der Bohrungen von 184,2 mm
(7,25 Zoll) beträgt +/– 0,25 mm (+0,01/–0,01 Zoll). Die Toleranz für das vertikale Maß für den Ausschnitt
von 174,8 mm (6,88 Zoll) beträgt +1/-0 mm (+0,04/-0 Zoll). Die Gesamtmaße werden in Abbildung 3
gezeigt. Alle Maße werden in Zoll angegeben, mit den Millimeterangaben in Klammern.

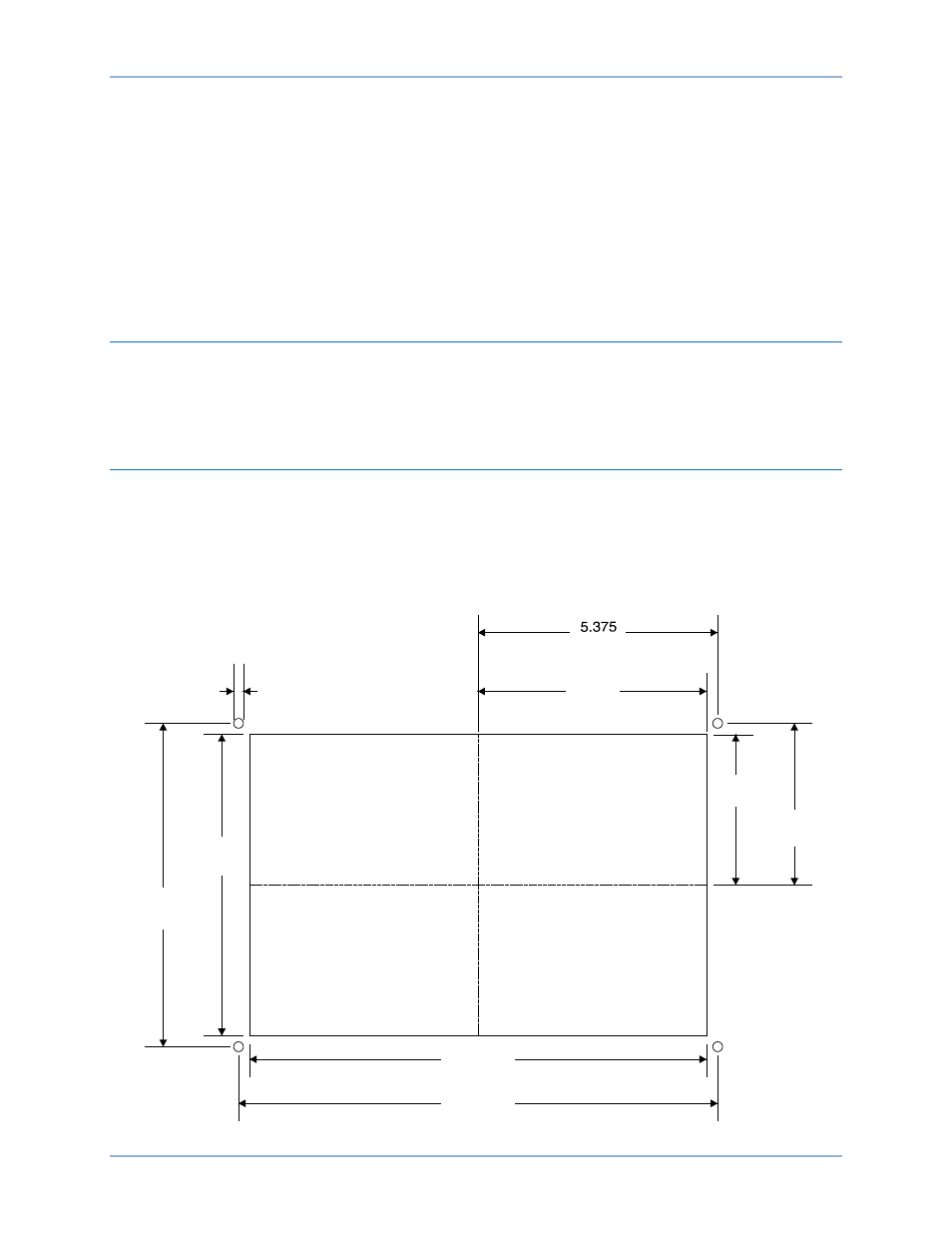

Abbildung 2. Ausschnitt- und Bohrmaße für Schalttafelmontage
10.38
(263.7)
10.75
(273.1)
6.88
(174.8)
7.25
(184.2)
CL
3.44
(87.4)
3.625
(92.1)
(136.5)
5.19
(131.8)
P0071-79
0.25
(6.4)
