Basler Electric DGC-2020HD Benutzerhandbuch
Seite 77
9469375990 Rev B
67
Tabelle 26. Einstellungen für das Fenster Kraftstoffpegel
Positionsanzeiger
Einstellung
Bereich
Schrittweite
Einheit
A
Widerstand
0 bis 250
1
Ohm
B
Prozent
0 bis 150
1
%
Öldruck
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Programmierbare Sender, Öldruck
Vordere Schalttafel Navigationspfad: Nicht über die vordere Schalttafel verfügbar
Abbildung 21 zeigt das Fenster Öldruck, dass Sie in BESTCOMSPlus
®
vorfinden. Die Einstellungen
werden in Tabelle 27 aufgelistet. Führen Sie folgende Prozedur aus, um den Öldrucksender zu
konfigurieren:
1.
Klicken Sie auf Öl-Einstellungsdatei laden und wählen Sie den entsprechenden Sender aus der Liste.
2.
Wenn für den verwendeten Sender keine Senderdatei vorhanden ist, können die einzelnen Punkte
der Wechselbeziehung zwischen Widerstand und Öldruckpegel angepasst werden. Dies wird
erreicht, indem numerische Werte in die Tabelle eingetragen werden oder die Punkte der Grafik auf
die gewünschte Kennlinie gezogen werden. Informationen zu Sendereigenschaften sollten vom
Hersteller des Senders bezogen werden.
3.
Wählen Sie Positive oder Negative Sendersteigung entsprechend der Anforderung für die
gewünschte Senderkurve.
4.
Klicken Sie Öldaten speichern, um die Daten in der aktuellen Einstellungsdatei zu sichern.
5.
Wenn Sie neu eingegebene Senderdaten als Senderbibliotheksdatei speichern wollen, klicken Sie Öl
Einstellungsdatei erstellen und geben Sie einen Dateinamen und einen Speicherort für die Datei ein.
6.
Klicken Sie die Schaltfläche Einstellungen senden in BESTCOMSPlus®, um die Sendereinstellungen
an den DGC-2020HD zu übertragen.

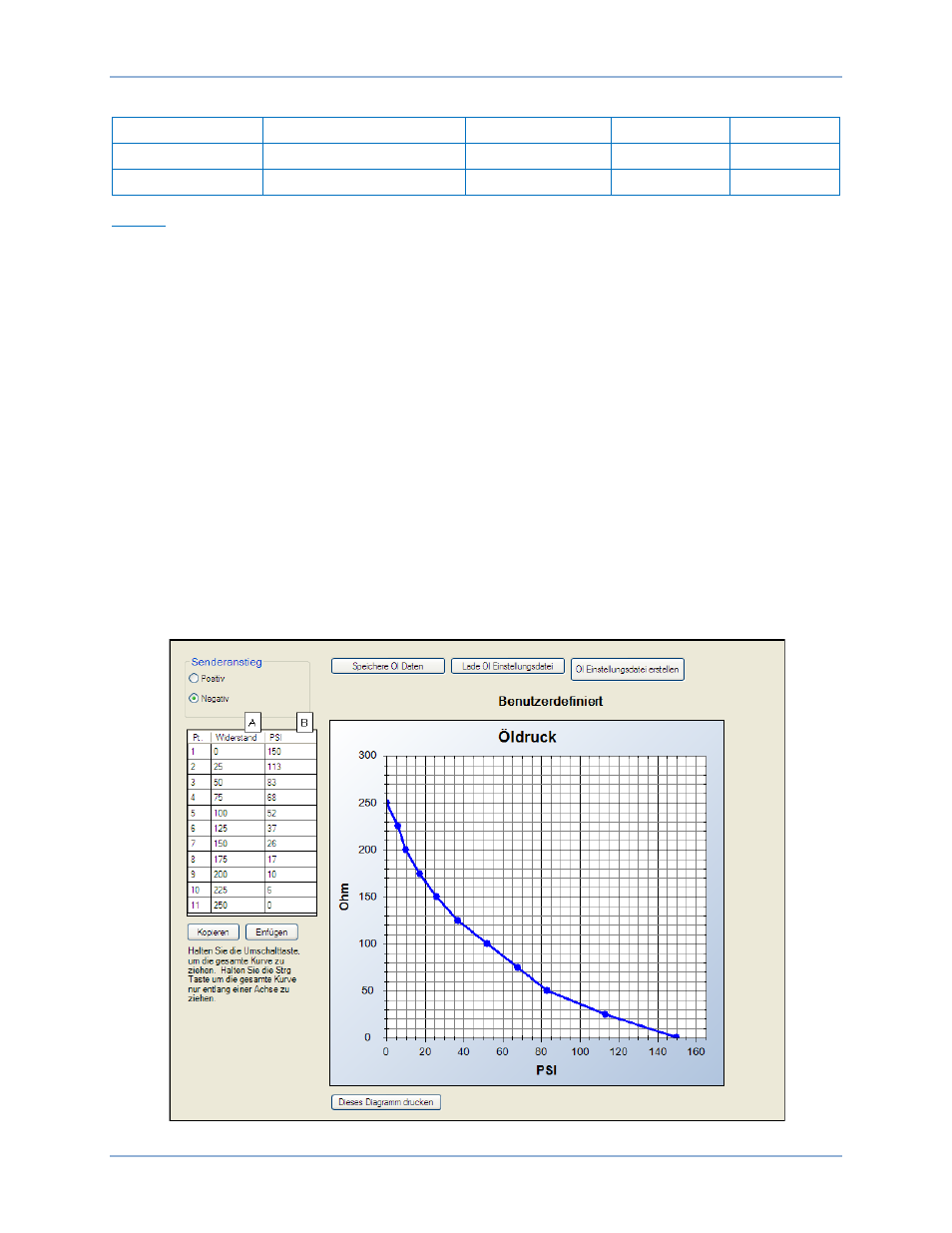

Abbildung 21. Fenster Einstellungs-Explorer, Programmierbare Sender, Öldruck
DGC-2020HD
Motorsendereingänge
