Phase VT Konfiguration
Die 51/27R Funktion überwacht Vpp. Tabelle 46 zeigt, welche Spannungsmessungen von jedem 51
Element für jede mögliche Phase VT Verbindung verwendet werden.

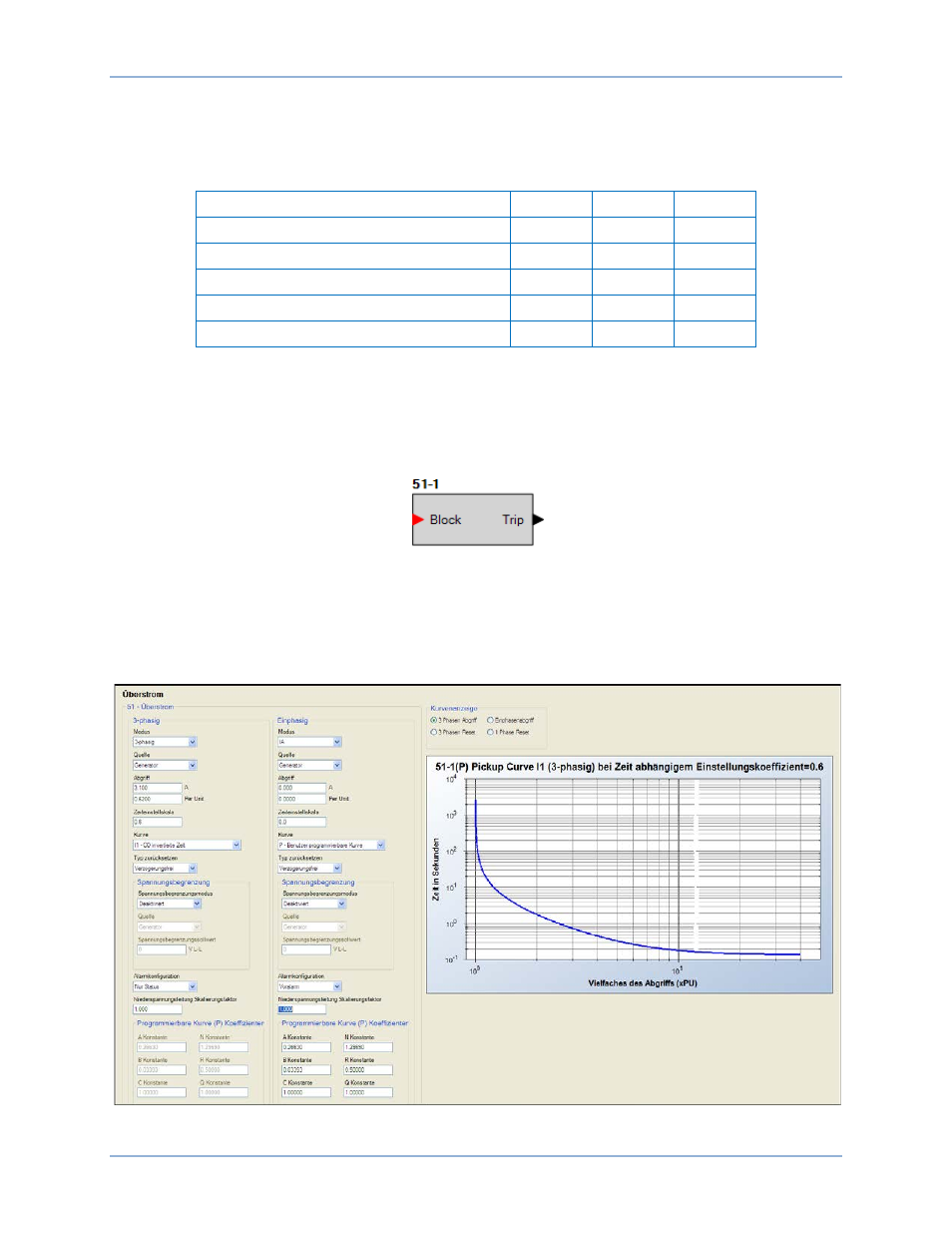

Tabelle 46. Phase VT Verbindung Querverweise
Phase VT Verbindung
51A
51B
51C
4W
Vab
Vbc
Vca
3W
Vab
Vbc
Vca
AB
Vab
n.z.
n.z.
BC
n.z.
Vbc
n.z.
CA
n.z.
n.z.
Vca
Logikverknüpfungen
Die Logikverknüpfungen für Überstromelemente werden im Fenster BESTCOMSPlus von BESTlogicPlus
vorgenommen. Der Überstromelement Logikblock wird in Abbildung 79 gezeigt. Wenn der Blockeingang
WAHR ist, ist das 51-x Element deaktiviert. Der Auslöseausgang (Trip) ist WAHR, wenn sich das 51
Element im Auslösezustand befindet.
Abbildung 79. Überstromelement Logikblock
Betriebseinstellungen
Die Betriebseinstellungen des Überstromelements werden im Überstromeinstellungsfenster (Abbildung
80) in BESTCOMSPlus vorgenommen. Die Einstellungsbereiche werden im Kapitel Technische Daten
definiert.
Abbildung 80. Einstellungs-Explorer, Generatorschutz, Strom, Überstrom
