Basler Electric DGC-2020HD Benutzerhandbuch
Seite 368
358
9469375990 Rev B
Kontakterweiterungsmodule sind von einem ausgegossenen Kunststoffgehäuse umgeben und können an
jeder zweckdienlichen Position montiert werden. Die Konstruktion eines Kontakterweiterungsmoduls ist
haltbar genug, um direkt auf einem Genset mit ¼ Zoll Montagematerial montiert zu werden. Die Auswahl
der Hardware sollte auf Grund der zu erwartenden Versand- / Transport- und Betriebsbedingungen
getätigt werden. Das am Montagematerial angelegte Drehmoment sollte 7,34 Nm (65 in-lbf) nicht
überschreiten.
Siehe Abbildung 202 für die Gesamtabmessungen des CEM-2020. Alle Maße werden in Zoll angegeben,
mit den Millimeterangaben in Klammern.

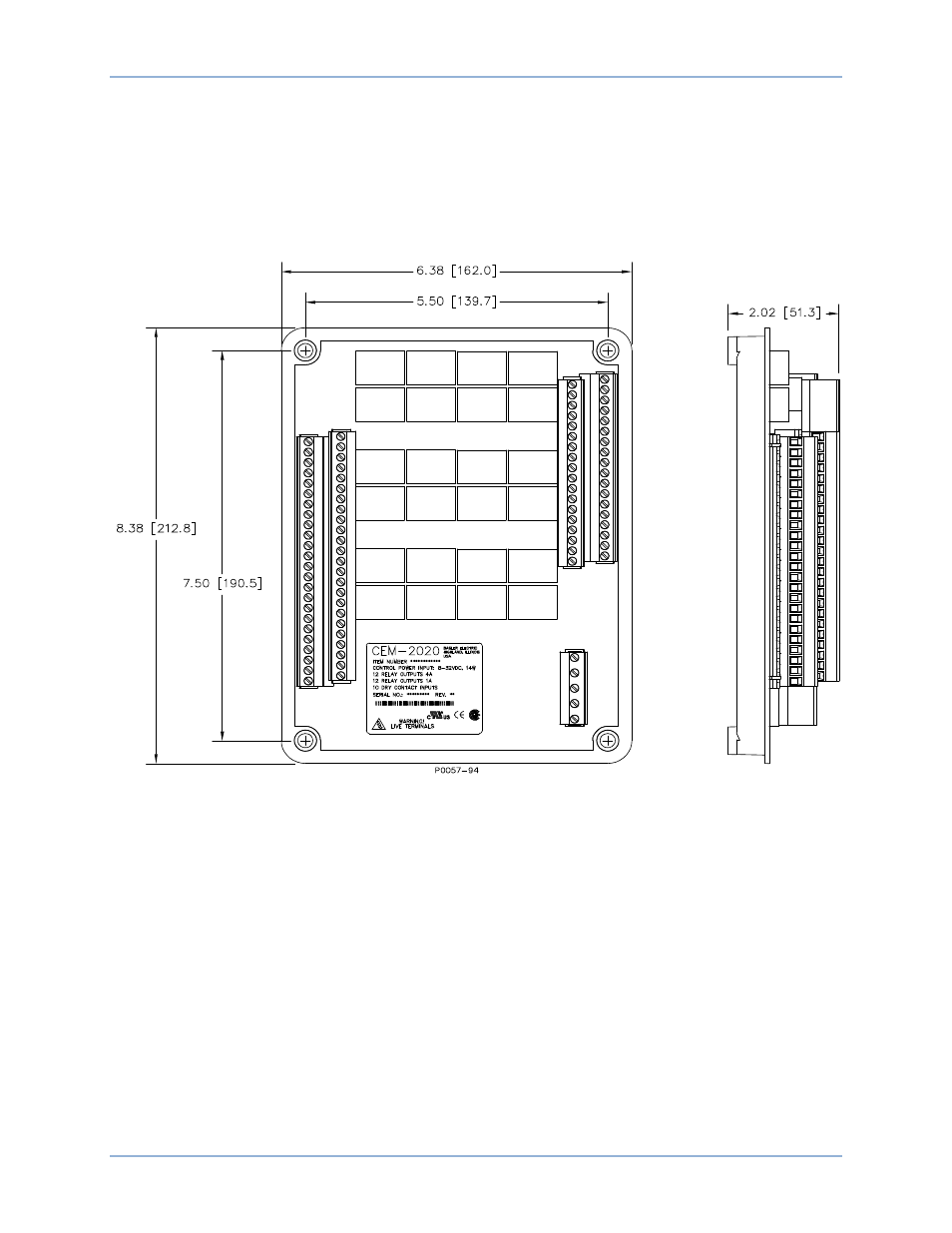

Abbildung 202. Gesamtabmessungen des CEM-2020
Siehe Abbildung 203 für die Gesamtabmessungen des CEM-2020H. Alle Maße werden in Zoll
angegeben, mit den Millimeterangaben in Klammern.
CEM-2020
DGC-2020HD
