179
Externe Kontakteingänge
BESTCOMSPlus Navigationspfad: Messungs-Explorer, Externe Kontakteingänge, CEM # Eingänge
Vordere Schalttafel Navigationspfad: Messung > Status > Eingänge > Externe Kontakteingänge >
CEM-2020 #
Es gibt vier Fenster für externe Kontakteingänge, einen für jedes mögliche CEM-2020
(Kontakterweiterungsmodul). Wenn CEM-2020 angeschlossen sind, werden der Status der externen
Kontakteingänge, der konfigurierbaren externen Kontakteingangsalarme und der externen
Kontakteingangsvoralarme in diesen Fenstern angezeigt. Der Status ist WAHR, wenn die Anzeige des
Eingangs leuchtet. Siehe Abbildung 101.

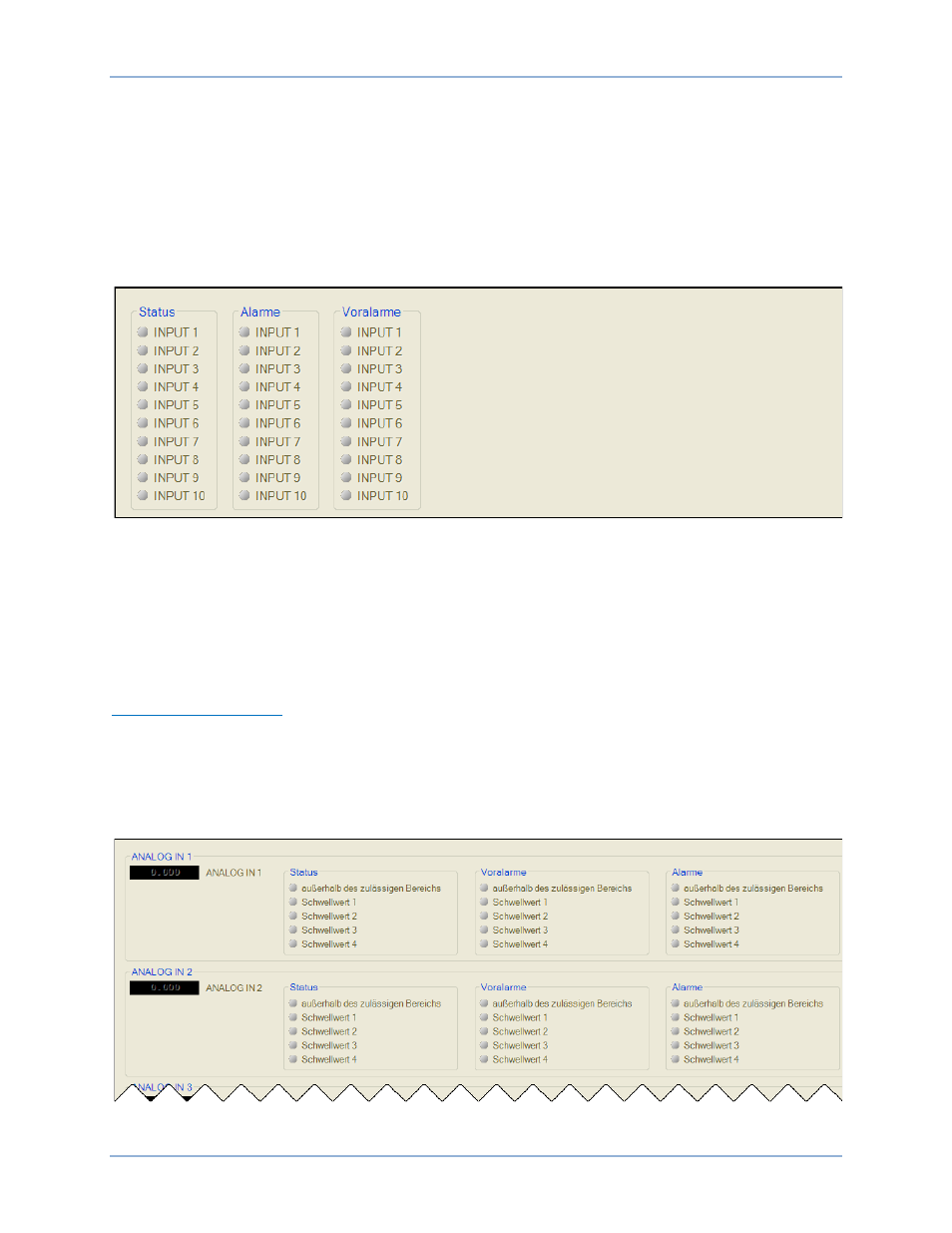

Abbildung 101. Messungs-Explorer, Eingänge, Externe Kontakteingänge, Fenster CEM 1 Eingänge
Externe Analogeingänge
Die folgenden Fenster zeigen die skalierten oder unbearbeiteten Analogeingangswerte und den Status
jedes Schwellwertes für die Analogeingänge, die RTD Eingänge und die Thermoelementeingänge jedes
angeschlossenen AEM-2020. Ein Status, Voralarm oder Alarm Schwellwert ist WAHR, wenn die
entsprechende Anzeige leuchtet.
Externe Analogeingänge
BESTCOMSPlus Navigationspfad: Messungs-Explorer, Eingänge, Externe Analogeingänge, AEM #
Eingänge, AEM # Analogeingänge
Vordere Schalttafel Navigationspfad: Messung > Status > Eingänge > Externe Analogeingangswerte >
AEM-2020 # > Skalierte Analogeingänge / unbearbeitete Analogeingänge
Das Fenster externe Kontakteingänge von BESTCOMSPlus wird in Abbildung 102 dargestellt.
Abbildung 102. Messungs-Explorer, Eingänge, Externe Analogeingänge, AEM 1 Eingänge, Fenster AEM 1
Analogeingänge
