erhalten haben. Die Paketdateien werden gemeinsam mit den Dateidetails aufgelistet. Klicken
Sie ein Häkchen in die Kästchen neben den einzelnen Dateien, die Sie hochladen wollen.

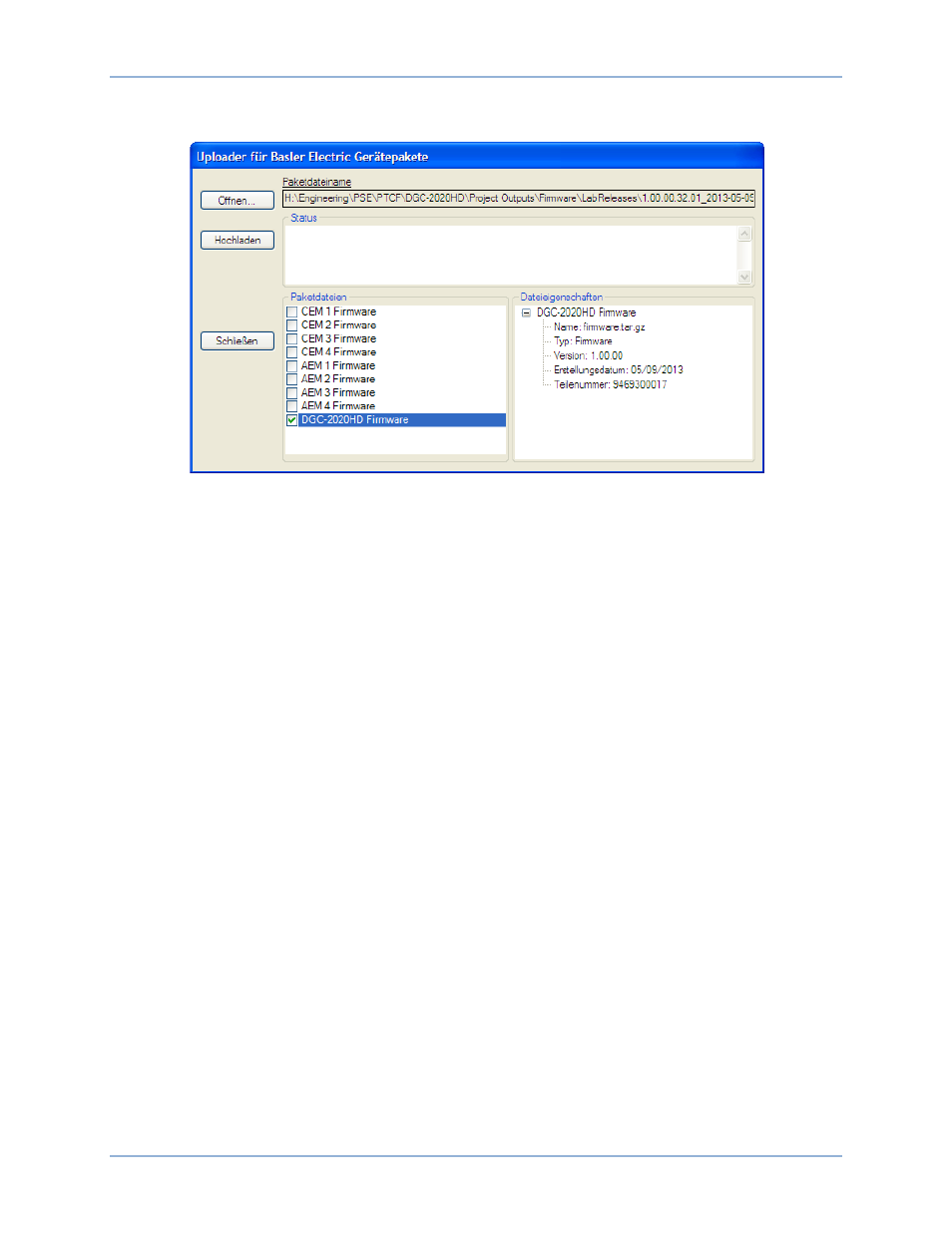

Abbildung 179. Uploader für Basler Electric Gerätepakete
8.
Klicken Sie die Schaltfläche Hochladen, und das Fenster 'Mit Geräte Upload fortfahren' wird
angezeigt. Wählen Sie Ja oder Nein.
9.
Nachdem Sie Ja ausgewählt haben, wird das DGC-2020HD Auswahlfenster angezeigt. Wählen
Sie entweder USB oder Ethernet.
10.
Nachdem die Datei(en) hochgeladen wurden, klicken Sie auf die Schließen Schaltfläche im
Fenster 'Basler Electric Uploader für Gerätepakete' und trennen Sie die Kommunikation zum
DGC-2020HD.
Firmware im DGC-2020HD aktualisieren
Aktualisieren Sie die Firmware des DGC-2020HD und laden Sie dann eine gespeicherte
Einstellungsdatei.
1.
Aktualisieren Sie die Firmware des DGC-2020HD.
a.
Verbinden Sie den DGC-2020HD mit BESTCOMSPlus. Überprüfen Sie die
Anwendungsversion der Firmware im Fenster Allgemeine Einstellungen > Geräteinfo.
b.
Wählen Sie 'Gerätedateien hochladen' im Menü Kommunikation. Sie müssen zu diesem
Zeitpunkt noch nicht mit dem DGC-2020HD verbunden sein. Speichern Sie bei
Aufforderung die Einstellungen, wenn dies gewünscht ist.
c.
Öffnen Sie die gewünschte Datei mit dem Gerätepaket (dgc-2020hd.bef).
d.
Markieren Sie das Kästchen für DGC-2020HD Firmware. Notieren Sie sich die
Versionsnummer der DGC-2020HD Firmware; dies ist die Version, die in einem späteren
Schritt verwendet wird, um die Anwendungsversion in der Einstellungsdatei einzustellen.
e.
Klicken Sie die Schaltfläche Hochladen und folgen Sie den angezeigten Anweisungen,
um den Aktualisierungsprozess zu beginnen.
f.
Trennen Sie die Kommunikation mit dem DGC-2020HD, nachdem das Hochladen
abgeschlossen ist.
2.
Laden Sie die gespeicherte Einstellungsdatei in den DGC-2020HD.
a.
Schließen Sie alle Einstellungsdateien.
b.
Wählen Sie Neu, DGC-2020HD aus dem Menü Datei.
Geräteinformationen
DGC-2020HD
