Spannungsregler Einstellung
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Kommunikation, CAN Bus Einrichtung,
Spannungsregler Einrichtung
MMS Navigationspfad: Einstellungen > Kommunikation > CAN Bus 2 (ECU) Einrichtung > ECU
Einrichtung > Spannungsregler Einrichtung
Der DGC-2020HD überträgt Spannungssollwert- und Unterfrequenzkompensationsparameter an einen
angeschlossenen Spannungsregler. Wählen Sie den entsprechenden CAN Bus Typ, der verwendet
werden soll: Keiner, Marathon, Basler oder J1939. Der Primärspannungssollwert repräsentiert den
normalen gewünschten Systemspannungssollwert. Der Ersatz- Spannungssollwert wird zum aktiven
Systemspannungssollwert, wenn 'Überbrückung bei niedriger Leitungsspannung' wahr ist. Der Bereich, in
dem der DGC-2020HD die VAR Teilung und die Spannungsbegrenzung des Spannungsreglers
vorspannt, wird von der Einstellung für Bandbreite Spannungsanpassung bestimmt. Wenn sich der
Spannungsregler im Feldstromregelungsmodus (FCR) befindet, wird der normale, gewünschte
Feldstromsollwert über die Feldstromeinstellung für den Feldstromregelungsmodus eingestellt. Die
Einstellung für 'Primäres Unterfrequenzknie' ermöglicht eine Anpassung des normalen, gewünschten
Unterfrequenzkniepunkts. Ist 'Überbrückung bei niedriger Leitungsspannung' wahr, wird der Ersatz-
Unterfrequenzkniepunkt zum aktiven Unterfrequenzkniepunkt. Das gewünschte Unterfrequenzgefälle
kann auch angegeben werden.

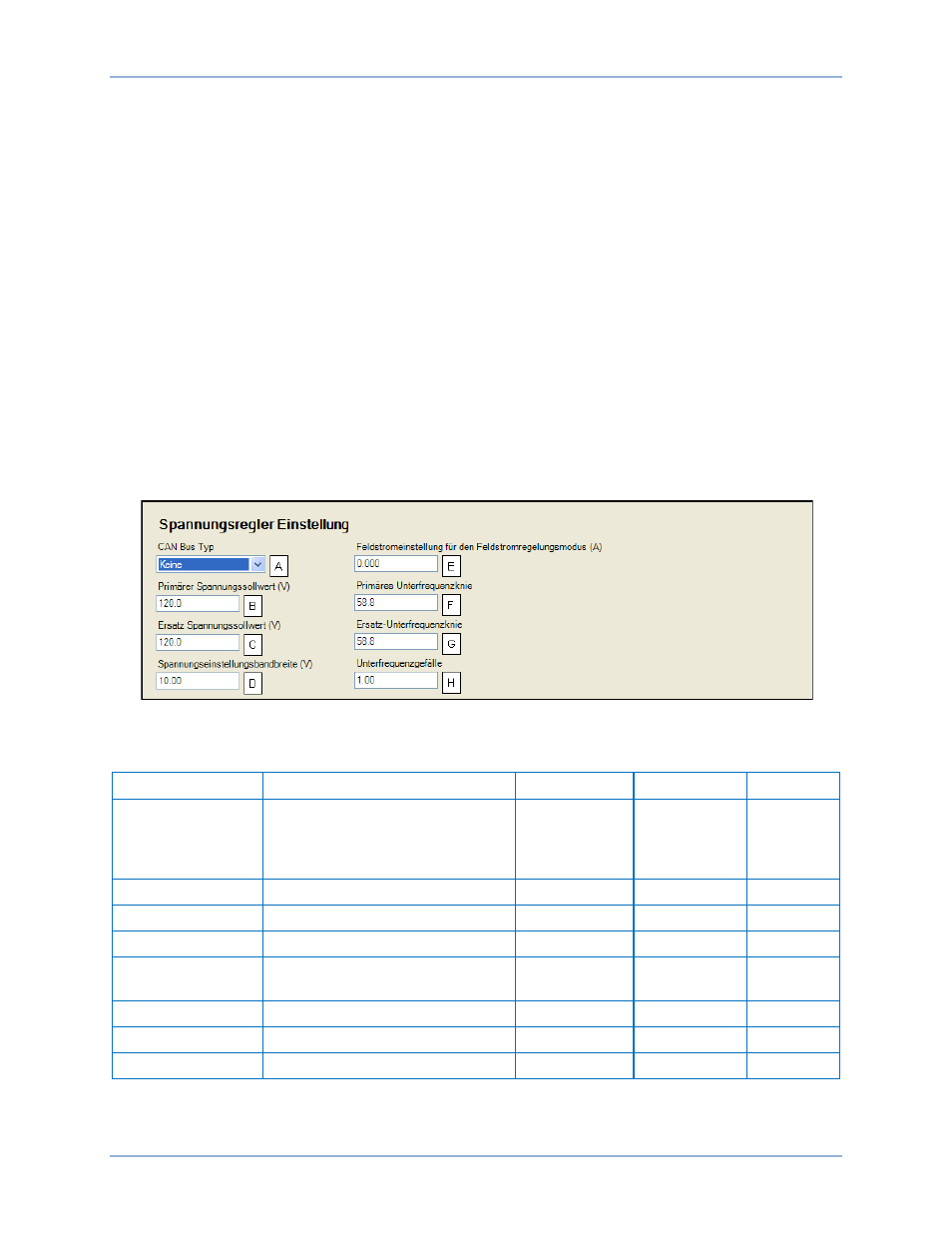

Abbildung 160 zeigt das Spannungsregler Einrichtungsfenster in BESTCOMSPlus. Die Einstellungen
werden in Tabelle 73 aufgelistet.
Abbildung 160. Einstellungs-Explorer, Kommunikation, CAN Bus, Spannungsregler Einrichtung
Tabelle 73. Einstellungen für die Spannungsregler Einrichtung
Positionsanzeiger
Einstellung
Bereich
Schrittweite
Einheit
A
CAN Bus Typ
Keiner,
Basler,
Marathon
oder J1939
n.z.
n.z.
B
Primärer Spannungssollwert
100 bis 600
0,1
Volt
C
Ersatz Spannungssollwert
100 bis 600
0,1
Volt
D
Spannungseinstellungsbandbreite
0 bis 30
0,01
Volt
E
Feldstromeinstellung für den
Feldstromregelungsmodus
0 bis 3.000
0,001
Ampere
F
Primäres Unterfrequenzknie
40 bis 70
0,1
Hz
G
Ersatz-Unterfrequenzknie
40 bis 70
0,1
Hz
H
Unterfrequenzgefälle
1 bis 5
0,01
n.z.
