Generator- und netzunterbrechersteuerung – Basler Electric DGC-2020HD Benutzerhandbuch
Seite 98
88
9469375990 Rev B

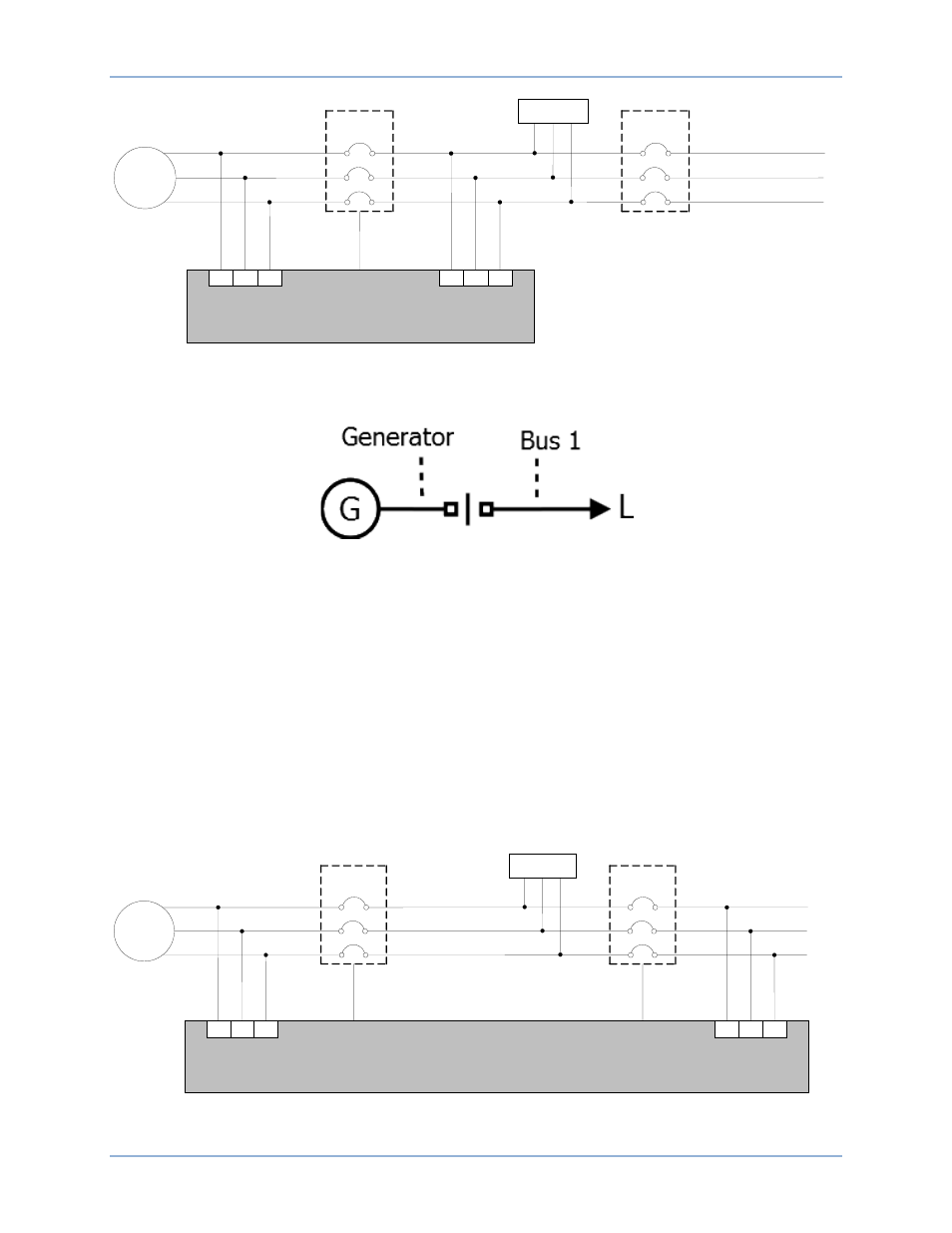

Abbildung 33. Systemunterbrecherkonfiguration: Generatorunterbrechersteuerung mit extern gesteuertem
Netzunterbrecher
Abbildung 34. Systemunterbrecherkonfiguration: Generatorunterbrechersteuerung, wie in den
Systemeinstellungen von BESTCOMSPlus angezeigt.
Generator- und Netzunterbrechersteuerung
Eine Unterbrecherkonfiguration des Generator- und Netzunterbrechersteuerungssystems besteht aus
zwei Unterbrechern, die vom DGC-2020HD gesteuert werden. Abbildung 35 zeigt eine
Unterbrecherkonfiguration für das Generator- und Netzunterbrechersteuerungssystem ohne optionale
Lastbusmessung. Abbildung 36 zeigt das Online Schema der Unterbrecherkonfiguration für das
Generator- und Netzunterbrechersteuerungssystem, wie es im Systemeinstellungsfenster von
BESTCOMSPlus angezeigt wird. Abbildung 37 zeigt die gleiche Konfiguration mit optionaler
Lastbusmessung. Abbildung 38 zeigt das Online Schema der Unterbrecherkonfiguration für das
Generator- und Netzunterbrechersteuerungssystem, wie es im Systemeinstellungsfenster von
BESTCOMSPlus angezeigt wird. Die optionale Lastbusmessung bietet eine genauere Steuerung der
Unterbrecherschließvorgänge. Die DGC-2020HD Einheiten müssen mit erweiterter Busabtastung
ausgestattet sein (Bauformnummer xxxxxxxEx), um alle drei Busse messen zu können.
Abbildung 35. Systemunterbrecherkonfiguration: Generator- und Netzunterbrechersteuerung
Generator
Generator
Unterbrecher
L
1
L
2
L
3
Generatorbus
Lastbus
Generator
Bus Messung
P
0071
-
72
LAST
Netz
Unterbrecher
Netzbus
Netzbus
Messung
A
B
C
Generator
Unterbrecher
Steuerausgang
Netzunterbrecher
Steuerausgang
86
88
90
93
95
97
Bus
1
DGC - 2020 HD
Generator
Generator
Unterbrecher
L
1
L
2
L
3
Generatorbus
Lastbus
Generator
Bus Messung
P
0071
-
78
LAST
Netz
Unterbrecher
Netzbus
A
B
C
Generator
Unterbrecher
Steuerausgang
86
88
90
93
95
97
Bus
1
DGC - 2020 HD
Lastbus
Messung
Unterbrechermanagement
DGC-2020HD
