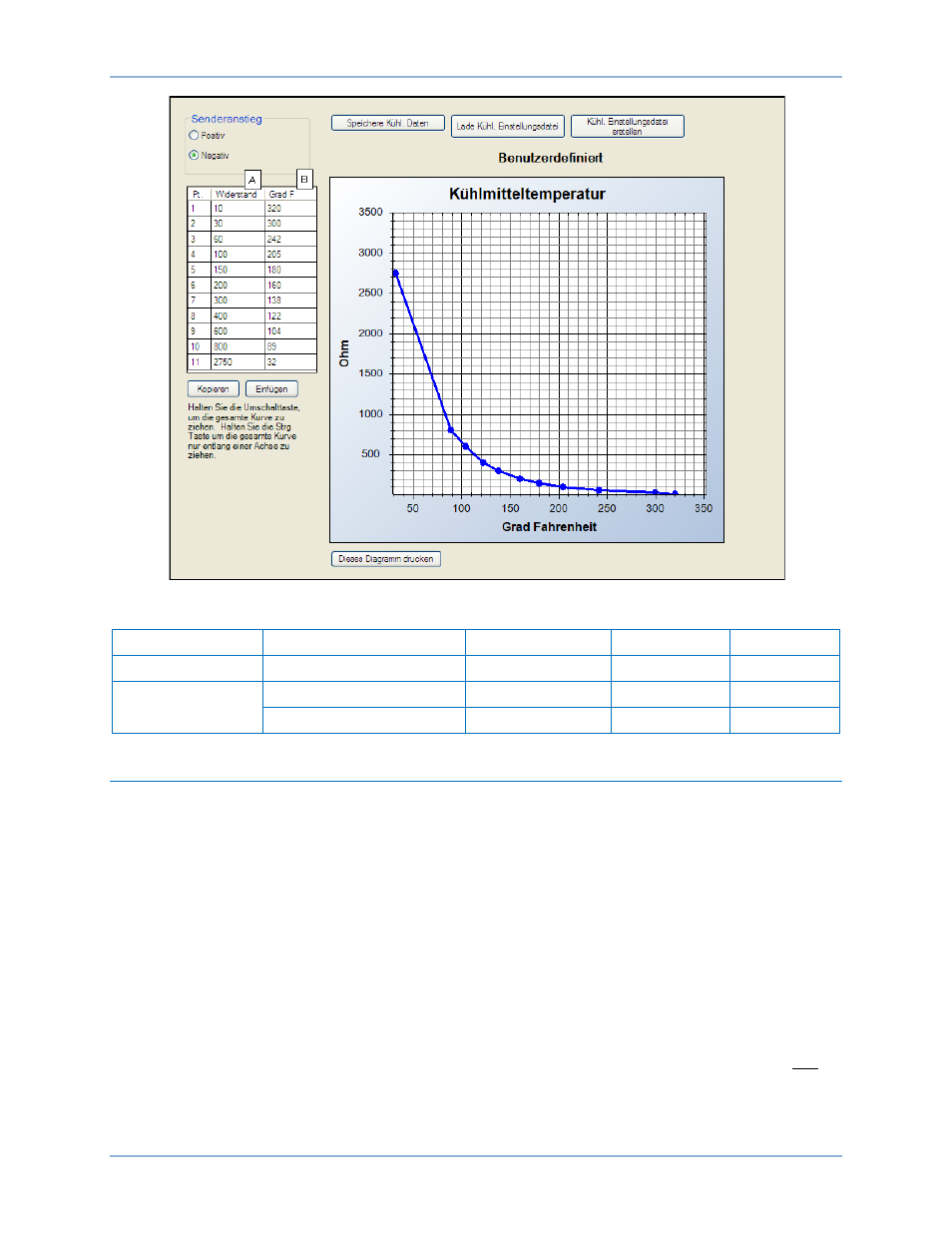

Abbildung 22. Fenster Einstellungs-Explorer, Programmierbare Sender, Kühlmitteltemperatur
Tabelle 28. Einstellungen für das Fenster Kühlmitteltemperatur
Positionsanzeiger
Einstellung
Bereich
Schrittweite
Einheit
A
Widerstand
10 bis 2.750
1
Ohm
B
Grad F
32 bis 400
1
Grad F
Grad C
0 bis 204
1
Grad C
Senderausfallerkennung
Der DGC-2020HD kann so konfiguriert werden, dass er einen Voralarm oder einen Alarm meldet, wenn
Signalverlust an einem Eingang für Kühlmitteltemperatur-, Öldruck- oder Kraftstoffpegelsender erkannt
wird. Ein Signalverlust wird für ohmsche Sender auf andere Weise festgestellt als für analoge Sender.
Wenn der DGC-2020HD mit ohmschen Sendern ausgestattet ist (Bauformnummer xxxxxxxxR), wird eine
offene Verbindung oder ein Kurzschluss zwischen den Eingangsklemmen als Signalverlust interpretiert.
Wenn der DGC-2020HD mit analogen Sendern ausgestattet ist (Bauformnummer xxxxxxxxA), wird jeder
Wert außerhalb des benutzerdefinierten Bereichs als Signalverlust interpretiert. Konsultieren Sie das
Kapitel Analogeingänge für Details zu den Bereichseinstellungen für analoge Sender.
Der Alarm für Drehzahlsenderausfall ist immer aktiviert. Es ist eine durch den Benutzer einstellbare
Verzögerung für jeden Sender / Abtastung Alarm / Voralarm vorgesehen.
Alarm- und Voralarmmeldungen für den Ausfall von Motordrehzahlsignalen können nicht vom Benutzer
eingestellt werden und arbeiten wie folgt. Wurde die MPU (magnetischer Abgriff) oder die
Generatorfrequenz als einzige Quelle für die Motordrehzahl programmiert und diese Signalquelle fällt
aus, so wird ein Alarm (und eine Abschaltung) ausgelöst. Wurde die Motordrehzahlquelle als MPU und
Generatorfrequenz konfiguriert und eine der Signalquellen fällt aus, so wird ein Voralarm gemeldet. Ein
Alarm (und eine Abschaltung) wird ausgelöst, wenn beide Drehzahlsignale ausfallen.
Das BESTCOMSPlus Senderausfallfenster wird in Abbildung 23 dargestellt und kann im Einstellungs-
Explorer unter Alarmkonfiguration gefunden werden.
