AEM-2020 Konfiguration
AEM-2020 werden im Fenster Einrichtung externe Module in BESTCOMSPlus aktiviert. Wird mehr als ein
AEM-2020 angeschlossen, muss die Seriennummer jedes Moduls eingegeben werden. Ein 'AEM Nicht
konfiguriert' Voralarm wird ausgelöst, wenn die erwartete Seriennummer nicht derjenigen entspricht, die
im Fenster Allgemeine Einstellungen, Geräteinformationen erkannt wird. Das Fenster zur Einstellung des
externen Moduls wird in Abbildung 194 dargestellt.

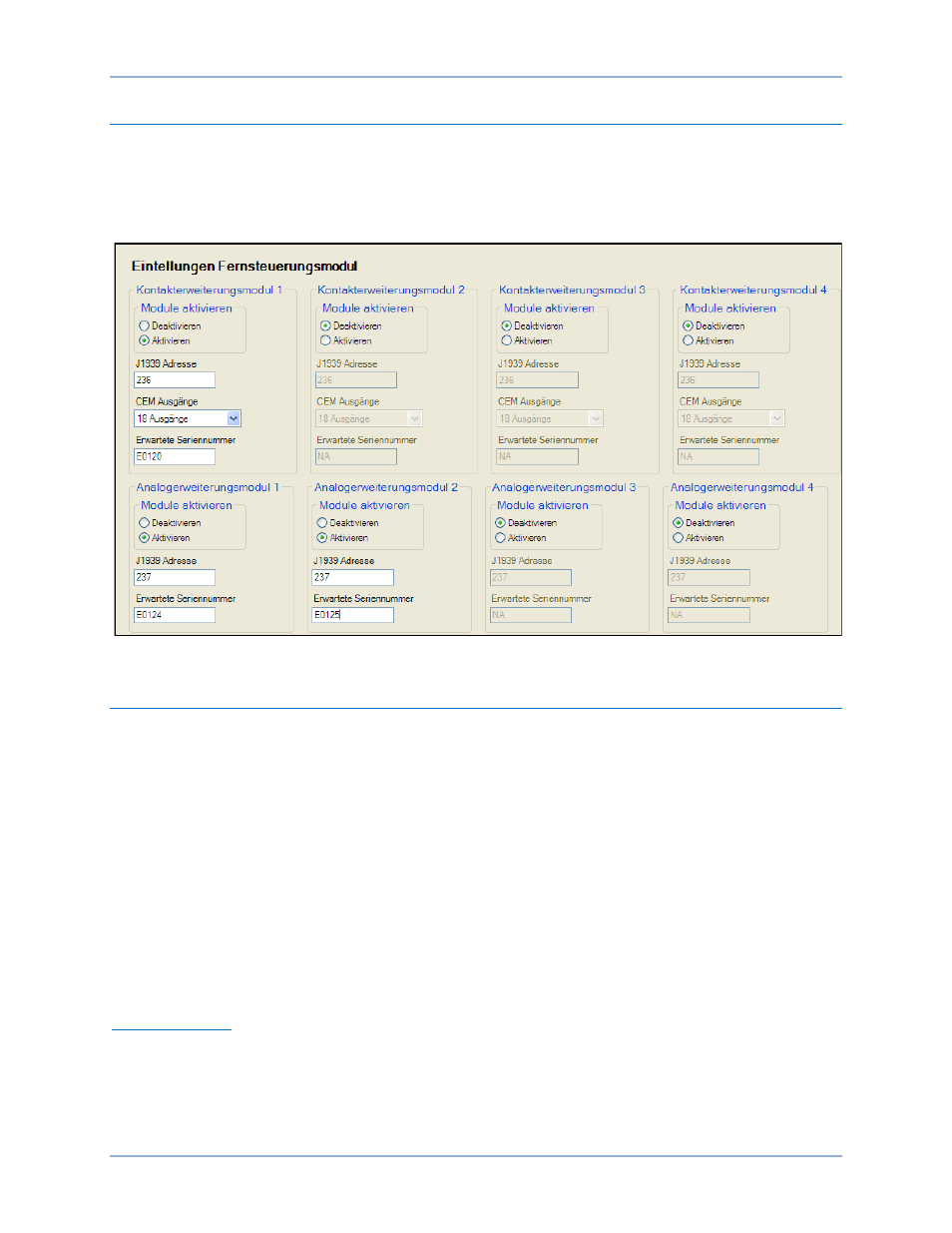

Abbildung 194. Einstellungs-Explorer, Systemparameter, Einrichtung Externes Modul
Konfiguration der externen Analogeingänge
Acht externe Analogeingänge stellen Messungsmöglichkeiten für eine Vielzahl industrieller Messwandler
zur Verfügung. Ein Element kann so konfiguriert werden, dass es auslöst, wenn der gemessene Eingang
über einen vom Benutzer festgelegten Schwellwert steigt oder unter diesen abfällt.
Die acht identischen externen analogen Analogeingangsschutzelemente werden als AEM x Eingang #1
bis AEM x Eingang #8 bezeichnet (wobei x = 1 bis 4 entspricht). Logikverknüpfungen für die Elemente
werden im BESTlogic™Plus Fenster von BESTCOMSPlus® hergestellt und Betriebseinstellungen für die
Elemente werden im Einstellungsfenster AEM x Eingang # y (wobei x = 1 bis 4 und y =1 bis 8 entspricht)
in BESTCOMSPlus vorgenommen.
BESTCOMSPlus Navigationspfad: Einstellungs-Explorer, Programmierbare Eingänge, Externe
Analogeingänge
Vordere Schalttafel Navigationspfad: Einstellungs-Explorer > Programmierbare Eingänge > Externe
Analogeingänge
Einrichtung der Eingänge
Beschriftungstext
Um die Identifizierung der externen Analogeingänge einfacher zu gestalten, kann jedem der Eingänge
eine benutzerdefinierte Beschriftung zugewiesen werden. Die Beschriftung besteht aus einer
alphanumerischen Zeichenkette mit maximal 16 Zeichen.
