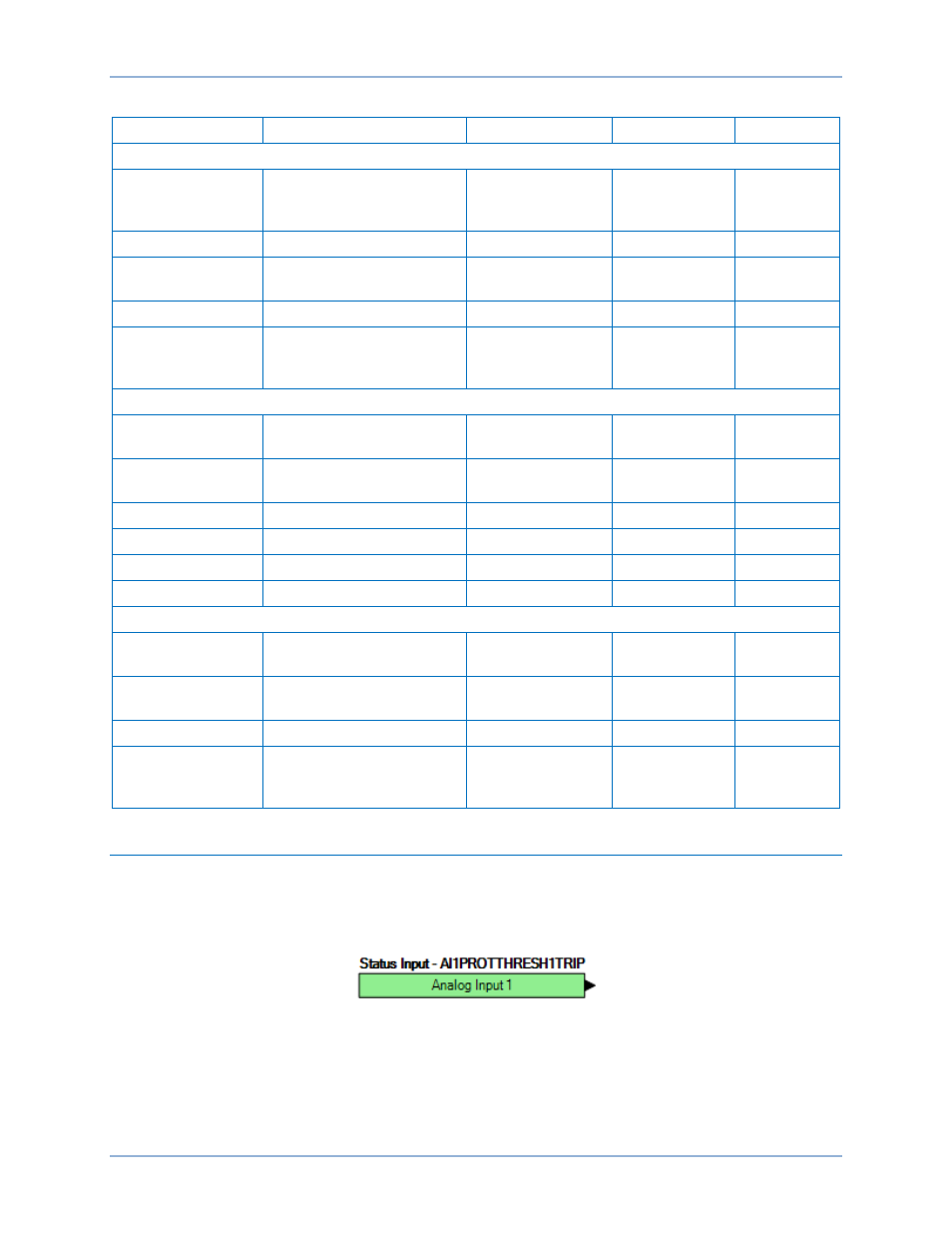

Tabelle 32. Einstellungen für Analogeingänge

Positionsanzeiger

Einstellung

Bereich

Schrittweite

Einheit

Einrichtung der Eingänge

A

Beschriftungstext

16

alphanumerische

Zeichen

n.z.

n.z.

B

Hysterese

0 bis 100

0,1

%

C

Eingangstyp

Spannung oder

Strom

n.z.

n.z.

D

Scharfstellverzögerung

0 bis 300

1

Sekunden

E

Außerhalb des Bereichs

Alarmtyp

Nur Status,

Voralarm oder

Alarm

n.z.

n.z.

Bereiche

F

Param Min.

-999.999 bis

999.999

unterschiedlich

n.z.

G

Param Max.

-999.999 bis

999.999

unterschiedlich

n.z.

H

Min. Eingangsstrom

4 bis 20

0,1

Milliampere

I

Max. Eingangsstrom

4 bis 20

0,1

Milliampere

J

Min. Eingangsspannung

-10 bis 10

0,1

Volt

K

Max. Eingangsspannung

-10 bis 10

0,1

Volt

Schwellwerteinstellungen 1 bis 4

L

Modus

Deaktiviert, Über

oder Unter

n.z.

n.z.

M

Schwellwert

-999.999 bis

999.999

0,01

n.z.

N

Aktivierungsverzögerung

0 bis 300

1

Sekunden

O

Alarmkonfiguration

Nur Status,

Voralarm oder

Alarm

n.z.

n.z.

Logikverknüpfungen

Die Logikverknüpfungen für Analogeingang-Schutzfunktionen werden im Fenster BESTCOMSPlus von

BESTlogicPlus vorgenommen. Der Logikblock Analogeingang 1, Schwellwert 1 wird in Abbildung 27

dargestellt. Der Ausgang ist während eines Auslösungszustandes WAHR. Logikblöcke für Alarme und

Voralarme sind ähnlich.

Abbildung 27. Analogeingangsschutz Logikblock

DGC-2020HD
