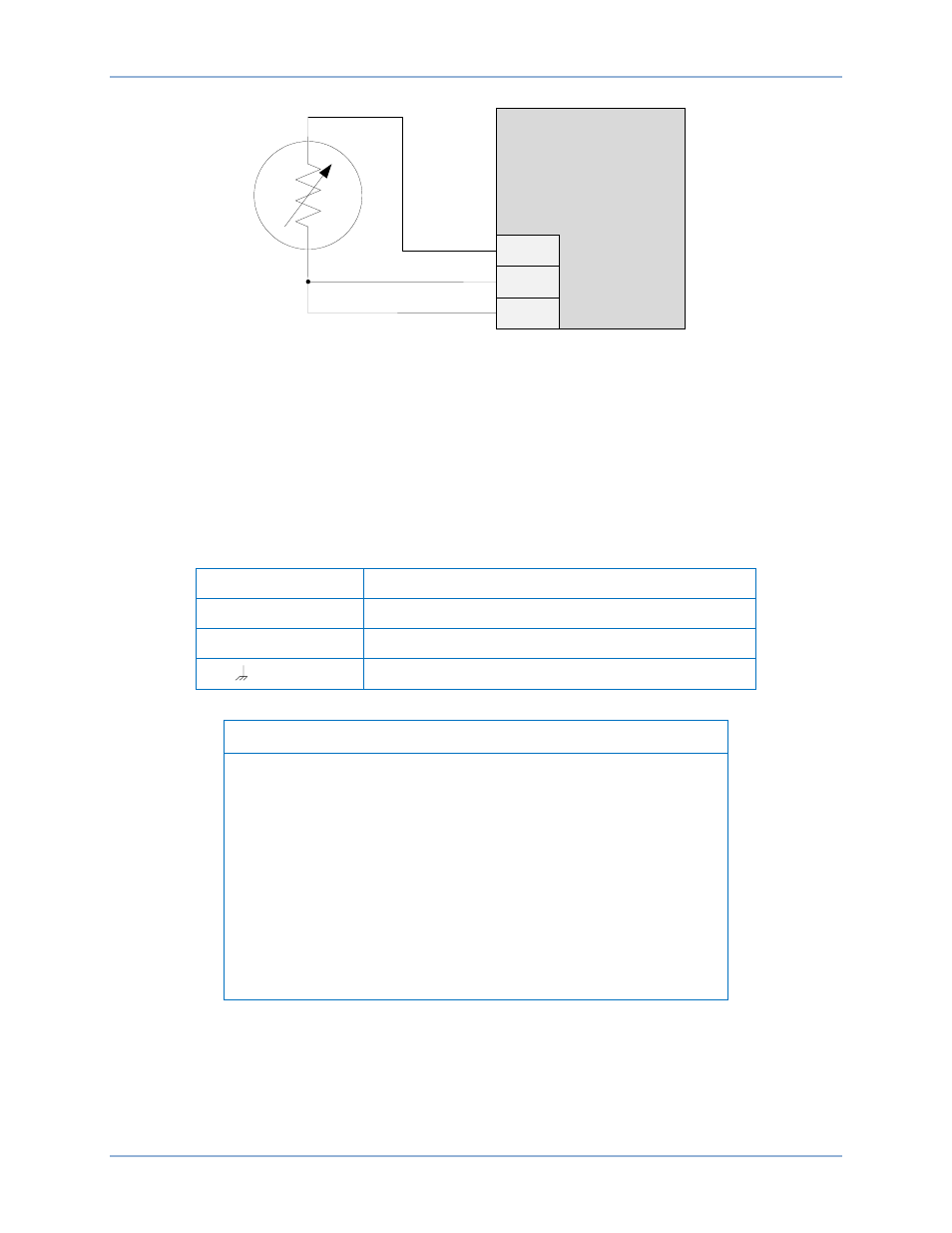

Abbildung 191. Externe Dreidraht RTD Eingangsverbindungen

CAN Schnittstelle

Diese Anschlüsse ermöglichen die Kommunikation mittels des SAE J1939 Protokolls und bieten

Hochgeschwindigkeitskommunikation zwischen dem Analogerweiterungsmodul und dem DGC-2020HD.

Die Verbindungen zwischen dem AEM-2020 und dem DECS-2020HD sollten mit abgeschirmten Twisted-

Pair Kabel hergestellt werden. Die Anschlüsse der CAN Schnittstelle werden in Tabelle 86 aufgelistet.

Siehe Abbildung 192 und Abbildung 193.

Tabelle 86. Anschlüsse der CAN Schnittstelle

Klemme

Beschreibung

P1- HI (CAN H)

CAN High Anschluss (gelber Draht)

P1- LO (CAN L)

CAN Low Anschluss (grüner Draht)

P1- (SHIELD)

CAN Drain Anschluss (Abschirmung)

Hinweise

1.

Wenn das AEM-2020 ein Ende des J1939 Busses darstellt, sollte

ein 120 Ω, ½ Watt Abschlusswiderstand über die Klemmen P1-

LO (CANL) und P1- HI (CANH) installiert werden.

2.

Ist das AEM-2020 nicht Teil des J1939 Busses, sollte der

Abzweig, der das AEM-2020 mit dem Bus verbindet nicht länger

sein als 914 mm (3 ft).

3.

Die maximale Buslänge, Abzweige nicht eingerechnet, beträgt

40 m (131 ft).

4.

Der Drain (Abschirmung) des J1939 sollte nur an einer Stelle

geerdet sein. Ist er bereits an einer anderen Stelle geerdet,

verbinden Sie den Drain nicht mit dem AEM-2020.
