Name
Beschreibung
Symbol
Motor auf die angeforderte Drehzahl ein. ECU, die nur
den Aktivierungsbit Befehl akzeptieren, stellen den Motor
auf ihre interne Leerlaufdrehzahleinstellung ein und
ignorieren die angeforderte Leerlaufdrehzahl vom DGC-
2020HD.

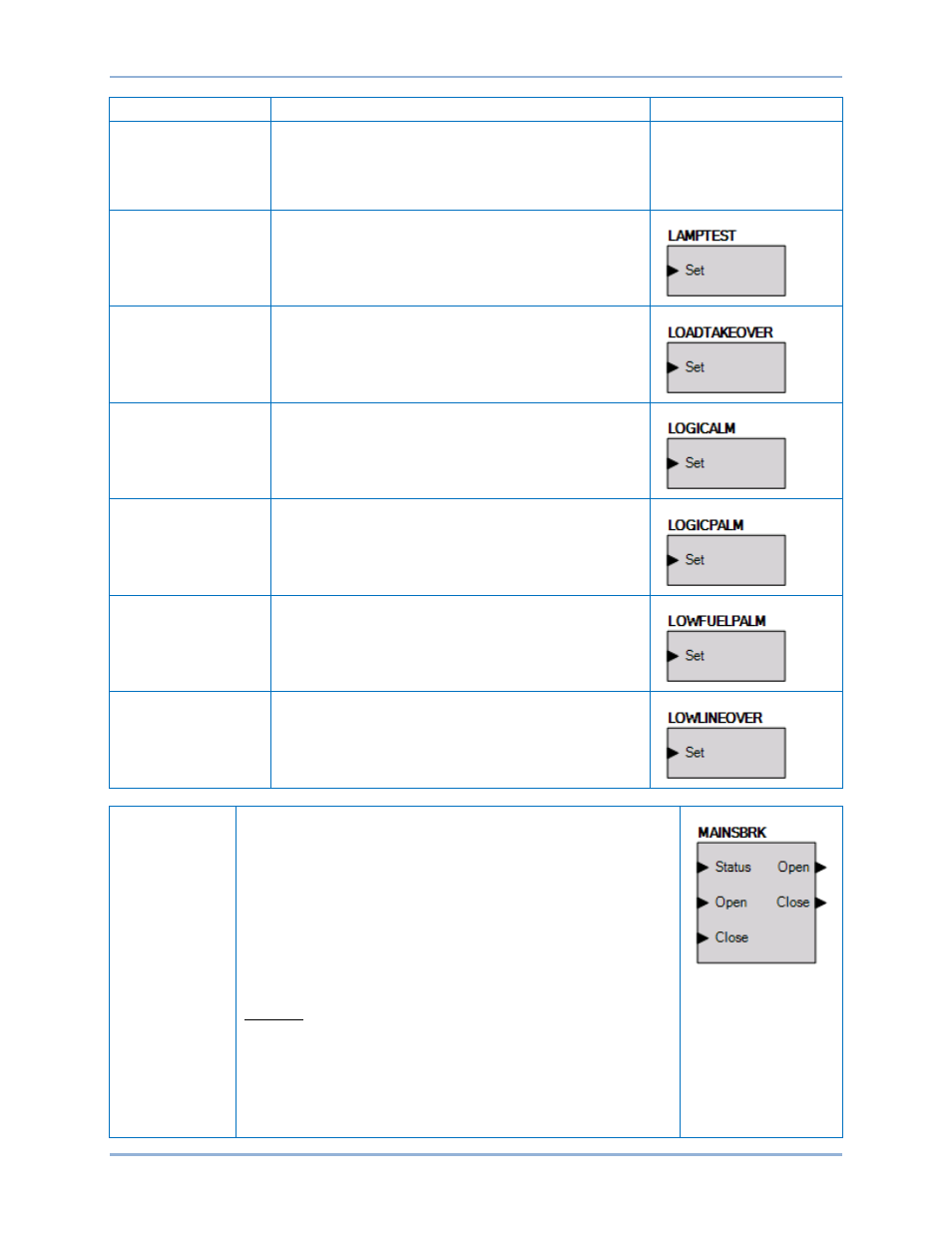

Leuchtentest
Wenn der Set Eingang WAHR ist, wird der Leuchtentest
durchgeführt. Der Leuchtentest kann auch durchgeführt
werden, indem die Auf und die Ab Taste auf der vorderen
Schalttafel des DGC-2020HD gleichzeitig gedrückt
werden.
Lastübernahme
Wenn der Set Eingang WAHR ist, wird der Generator
gezwungen zu starten, die Last zu übernehmen und in
einem offenen Übergang vom Netz zu trennen.
Logikalarm
Wenn der Set Eingang WAHR ist, geht der DGC-2020HD
in einen Alarmzustand über.
Logik Voralarm
Wenn der Set Eingang WAHR ist, geht der DGC-2020HD
in einen Voralarmzustand über.
Niedriger
Kraftstoffpegel
Voralarm
Wenn der Set Eingang WAHR ist, wird ein 'Kraftstoffpegel
niedrig' Voralarm gemeldet und die 'Kraftstoffpegel
niedrig' LED am RDP-110 leuchtet.
Niedrige
Leitungsspannung
Überbrückung
Wenn der Set Eingang WAHR ist, werden die
Einstellungen für 27, 59, 47, 51, 32 und 40Q sowie die
Einstellungen für die konfigurierbaren Elemente, um die
Einstellung für den Skalierungsfaktor bei niedriger
Leitungsspannung skaliert.
Netzunterbrecher Dieses Element wird dazu verwendet, die Signale für das Öffnen
und Schließen des Unterbrechers vom DGC-2020HD mit den
physischen Ausgangskontakten für das Öffnen und Schließen des
Netzunterbrechers zu verbinden und die Rückmeldung über den
Unterbrecherstatus einem Kontakteingang zuzuweisen. Zusätzlich
dazu können Kontakteingänge so zugewiesen werden, dass
Schalter implementiert werden können, um manuell eine
Anforderung zum Öffnen und Schließen des Unterbrechers initiieren
zu können.
Dieses Element steht nur zur Verfügung, wenn die
Netzunterbrecherhardware im Fenster Unterbrecherhardware über
den Zweig Unterbrechermanagement konfiguriert wurde.
Eingänge
Status: Dieser Eingang ermöglicht es, einen Kontakteingang
zuzuweisen, der eine Rückmeldung über den Unterbrecherstatus an
das DGC-2020HD liefert. Wenn der Kontakteingang geschlossen ist,
wird angezeigt, dass der Unterbrecher geschlossen ist. Wenn der
Kontakteingang offen ist, wird angezeigt, dass der Unterbrecher
offen ist.
Öffnen: Dieser Eingang ermöglicht es, einen Kontakteingang
