150 9469375990 Rev B

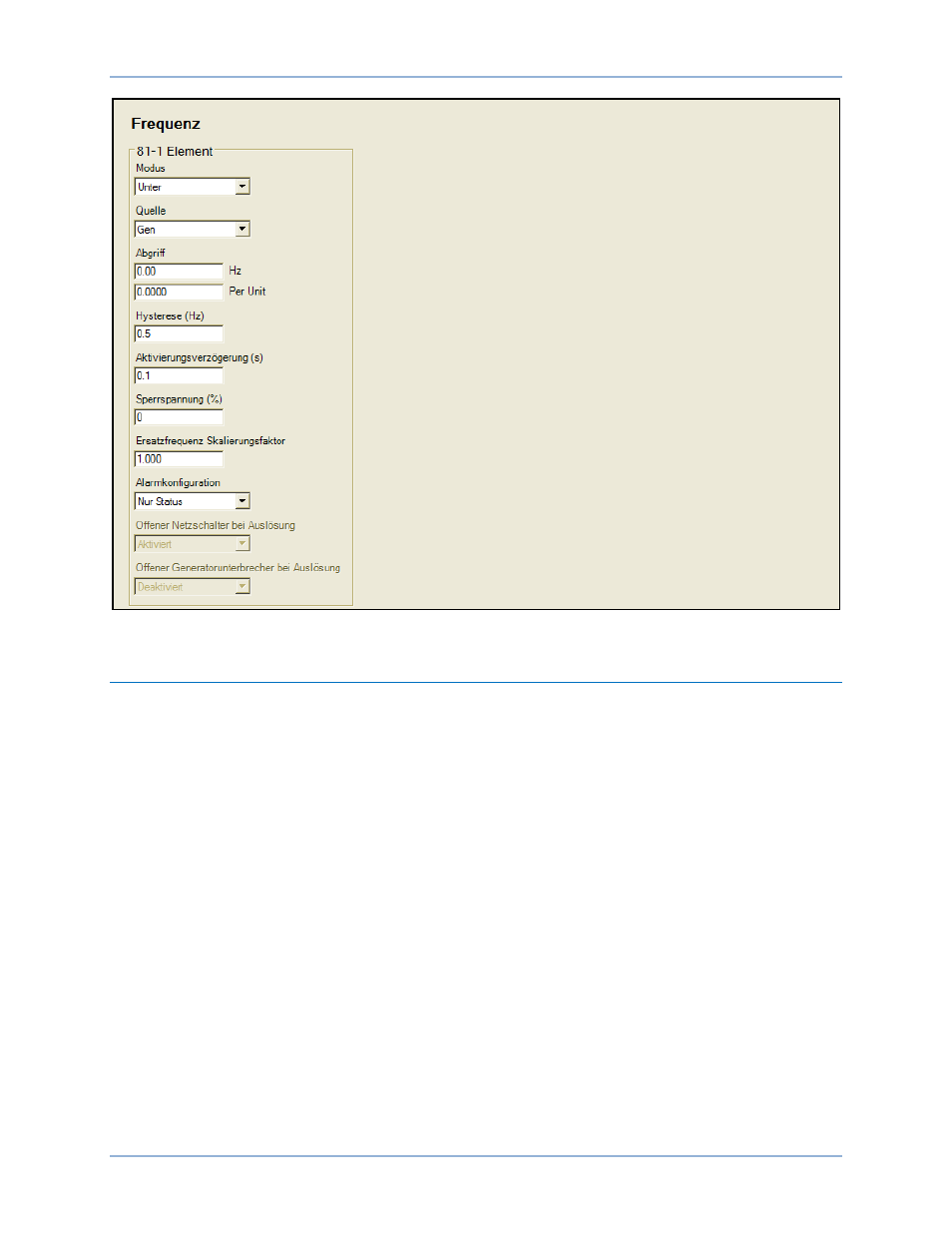

Abbildung 76. Einstellungs-Explorer, Generatorschutz, Frequenz, Frequenz
Überstrom (51)
Sechs Überstromschutzelemente (51) überwachen den an den DGC-2020HD angelegten Strom. Ein
Element kann so konfiguriert werden, dass es gegen Überstrom schützt, indem es ein Einphasen- oder
Dreiphasensystem, Nullleiterstrom, mitläufigen Strom, gegenläufigen Strom oder Erdungsstrom
überwacht. Dieses Element steht nur in den Bauformen xxExxxxxx des DGC-2020HD zur Verfügung.
Die sechs identischen Überstromelemente werden mit 51-1, 51-2, 51-3, 51-4, 51-5 und 51-6 bezeichnet.
Logikverknüpfungen für die Elemente werden im BESTlogicPlus Fenster von BESTCOMSPlus hergestellt
und Betriebseinstellungen für die Elemente werden im Überstromeinstellungsfenster in BESTCOMSPlus
vorgenommen.
BESTCOMSPlus Navigationspfad: Einstellungs-Explorer, Generatorschutz, Strom, Überstrom (51)
Vordere Schalttafel Navigationspfad: Einstellungs-Explorer > Schutz > Einstellungsgruppe x (wobei x =
0 bis 3 entspricht) > Stromschutz > Überstrom (51)
Arbeitsweise des Elements
Überstromschutz kann dazu verwendet werden, die Ausrüstung vor Schäden zu schützen, die durch
einen Phasenausfall oder mitläufige/gegenläufige Phasensequenz verursacht werden.
Für jedes Element werden zwei Sätze von Überstromeinstellungen bereitgestellt: einer für dreiphasige
Generatoranschlüsse und einer für einphasige Generatoranschlüsse. Die Abgriffeinstellung wird auf
Grundlage der CT Sekundärseite (DGC-2020HD) eingegeben. Wenn ein Kontakteingang für Einphasen-
Überbrückung empfangen wird, schaltet der DGC-2020HD automatisch von den Dreiphasen-
Überstromschutzeinstellungen auf die Einphasen- Überstromeinstellungen.
Generatorschutz DGC-2020HD
