83
Konfiguration der programmierbaren Ausgänge
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Programmierbare Ausgänge,
Kontaktausgänge
Vordere Schalttafel Navigationspfad: Einstellungs-Explorer > Programmierbare Ausgänge >
Kontaktausgänge
Das Fenster Kontaktausgänge von BESTCOMSPlus wird in Abbildung 30 dargestellt.
Jeder Ausgang kann mit einer Textbeschriftung programmiert werden, die seine Verwendung beschreibt.
Bis zu 16 alphanumerische Zeichen werden akzeptiert. Diese Beschriftung erscheint in der
programmierbaren Logik von BESTlogicPlus dort, wo der Ausgang verwendet wird, um die
Programmierung und die Übersichtlichkeit des Programms zu erleichtern.

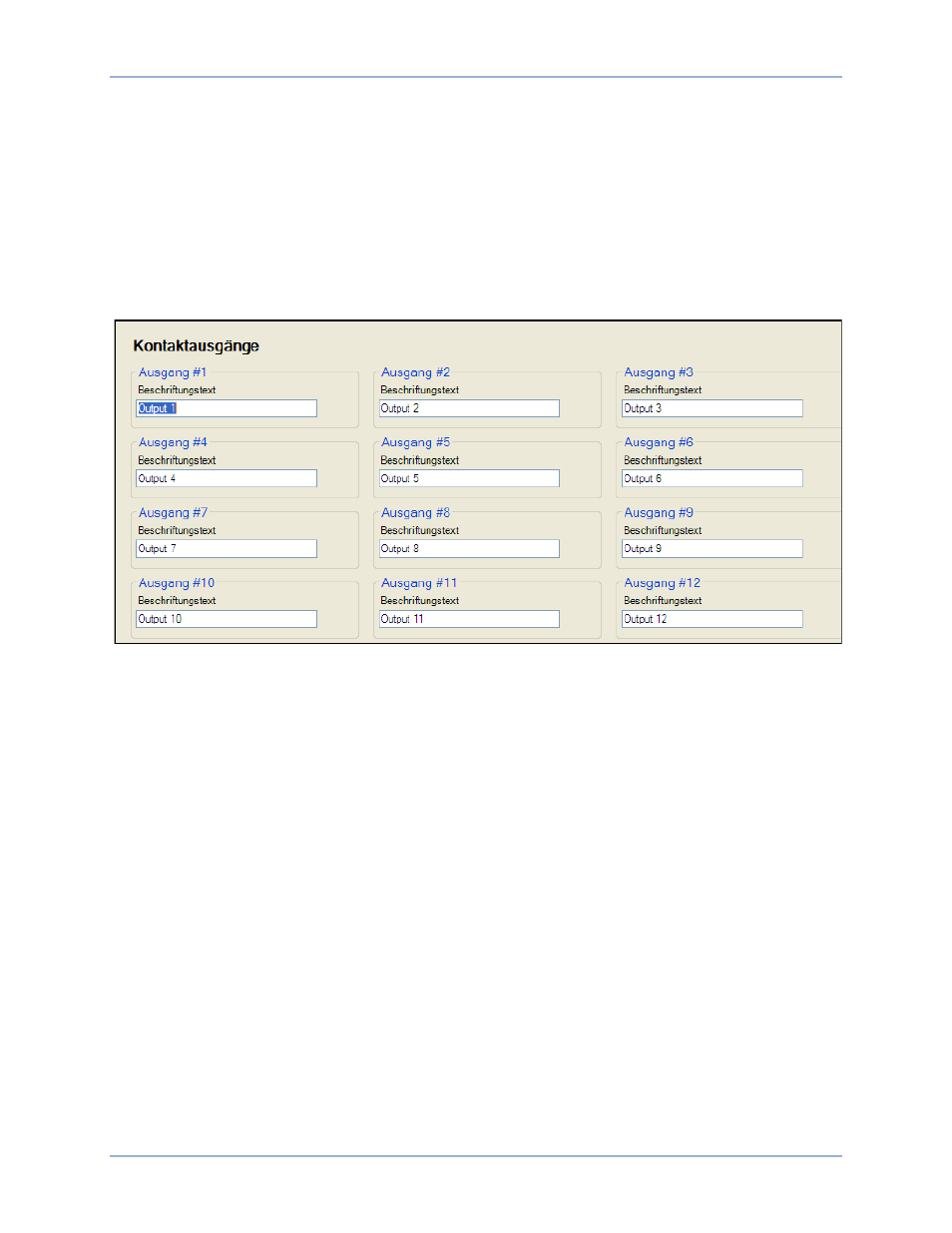

Abbildung 30. Einstellungs-Explorer, Programmierbare Ausgänge, Kontaktausgänge
Konfigurierbare Elemente
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Programmierbare Ausgänge, Konfigurierbare
Elemente
Vordere Schalttafel Navigationspfad: Einstellungs-Explorer > Programmierbare Ausgänge >
Konfigurierbare Elemente
Konfigurierbare Elemente sind mit dem Logikschema als Ausgänge verknüpft. Die konfigurierbaren
Elemente werden in ein programmierbares BESTLogicPlus Logikschema eingebunden, indem sie in
BESTLogicPlus aus der Gruppe Elemente ausgewählt werden. Konsultieren Sie das Kapitel
BESTLogicPlus für weitere Details. Jedes der acht Elemente kann unabhängig für die Meldung eines
Alarms oder Voralarms konfiguriert werden. Es kann eine vom Benutzer einstellbare Zeitverzögerung
gesetzt werden, um die Erkennung eines Elements zu verzögern. Standardmäßig sind alle Elemente so
konfiguriert, dass sie keinen Alarm oder Voralarm auslösen. Damit die Elemente einfacher identifiziert
werden können, kann jedes Element mit einem benutzerdefinierten Namen versehen werden. Werden
Sie für einen Alarm oder Voralarm verwendet, erscheint der benutzerdefinierte Name in der Alarm- oder
Voralarmmeldung und im Ereignisprotokoll des DGC-2020HD. Elemente können immer erkannt werden
oder nur dann, wenn der Motor läuft. Wenn "Nur Status" für die Alarmkonfiguration ausgewählt wurde,
steht der Status der konfigurierbaren Elemente der programmierbaren Logik von BESTlogicPlus zur
Verfügung. Der Status der konfigurierbaren Elemente kann als logischer Eingang verwendet werden, um
auf eine andere Logik im Programm einzuwirken - ähnlich den Logik Steuerrelais.
Das BESTCOMSPlus Fenster Konfigurierbare Elemente wird in Abbildung 31 dargestellt. Die
Einstellungen werden in Tabelle 33 aufgelistet.
