basiert auf dem Prozentsatz der Nenn kVAr der Maschine im Fenster Nenndaten. Wenn ein
Kontakteingang für Einphasen-Überbrückung empfangen wird, schaltet der DGC-2020HD automatisch
von den Dreiphasen- Erregungsverlust-Einstellungen auf die Einphasen- Erregungsverlust-Einstellungen.
Ein 40Q Element überwacht die Dreiphasen- Blindleistung, wenn Dreiphasenabtastung aktiv ist oder die
Einphasen- Blindleistung, wenn Einphasenabtastung aktiv ist.
Quelle
Die Einstellungen für die Quelle konfiguriert ein Erregungsverlust-Element dafür, die
Generatorabtastungs-Eingangsklemmen oder die Busabtastungs-Eingangsklemmen zu überwachen.
Abgriff und Auslösung
Wenn die Erregungsleistung eines Generators ausfällt, arbeitet der Generator als große Induktionsspule
und beginnt, große Mengen von VAr aufzunehmen. Das 40Q Element arbeitet nach dem Prinzip, dass,
wenn ein Generator beginnt VAr außerhalb seiner stabilen Lastkennlinie aufzunehmen, er wahrscheinlich
seine normale Erregungsversorgung verloren hat. Es vergleicht die Blindleistung mit der 40Q
Reaktionskennlinie, die durch die Abgriffeinstellung festgelegt ist. Wenn sich die Blindleistung innerhalb
des 40Q Auslösebereichs befindet, beginnt ein Zeitgeber bis zur Auslösung zu laufen. Siehe Abbildung
84.

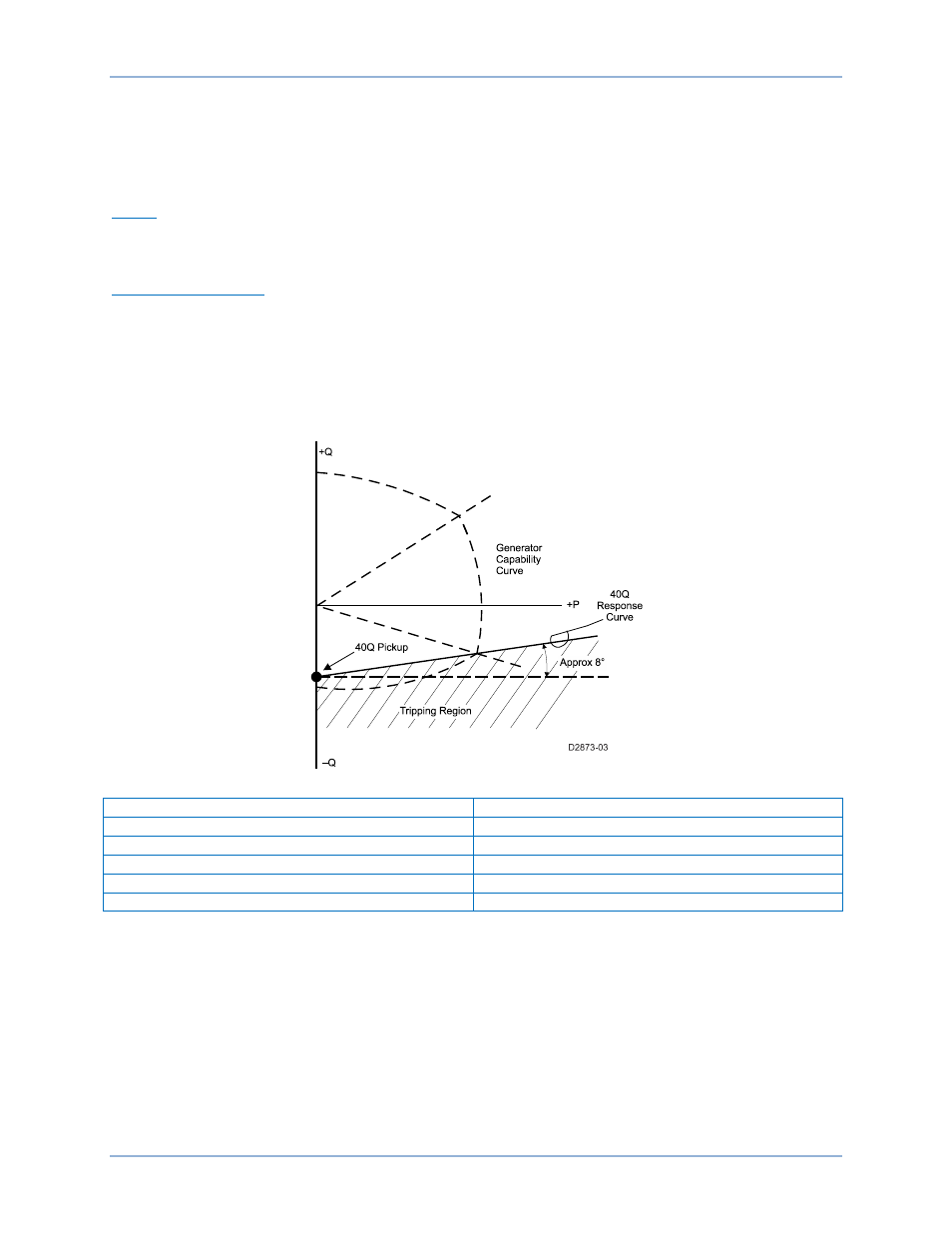

Abbildung 84. Generator Lastkennlinie vs. 40Q Reaktion
Englisch
Deutsch
Generator Capability Curve
Generator Lastkennlinie
Response Curve
Reaktionskennlinie
Tripping Region
Auslösebereich
Pickup
Abgriff
Approx.
Ca.
Die Dauer des Zeitgebers wird durch die Aktivierungsverzögerung festgelegt. Die
Aktivierungsverzögerung wird für die Auslösung empfohlen. Das Hinzufügen einer kurzen Verzögerung
stellt sicher, dass keine falschen Alarme bei flüchtigen Fehlerbedingungen oder Schwankungen im
Leistungssystem auftreten. Eine Aktivierungsverzögerung von Null (0) lässt das 40Q Element ohne
beabsichtigte Verzögerungszeit arbeiten.
Wenn ein Erregungsverlust-Zustand für die Dauer der Einstellung für die Aktivierungsverzögerung des
Elements bestehen bleibt, so wird der Auslöseausgang des Elements WAHR. Der Auslöseausgang kann
in BESTlogicPlus mit anderen Logikelementen oder einem physikalischen Relaisausgang verknüpft
werden, um den Zustand zu melden oder Korrekturmaßnahmen einzuleiten.
