Alarmkonfiguration
Jeder externe Thermoelement Eingangsschutz-Schwellwert kann individuell dafür konfiguriert werden,
einen Alarm oder Voralarm auszulösen oder für Nur Status konfiguriert werden, wenn der gemessene
Eingangswert den Schwellwert über - bzw. unterschreitet. Eine vom Benutzer einstellbare
Aktivierungsverzögerung verzögert die Alarmmeldung, nachdem der Schwellwert unter- bzw.
überschritten wurde. Der externe Thermoelement Eingangsschutz ist deaktiviert, wenn die
Alarmkonfiguration auf "keine" gesetzt wurde.
Logikverknüpfungen
Die Logikverknüpfungen für externe Thermoelement Eingangsschutzfunktionen werden im Fenster
BESTCOMSPlus von BESTlogicPlus vorgenommen. Der Logikblock Thermoelement Eingang 1,
Schwellwert 1 Statuseingang wird in Abbildung 199 dargestellt. Der Ausgang ist während eines
Auslösungszustandes WAHR. Logikblöcke für Alarme und Voralarme sind ähnlich.

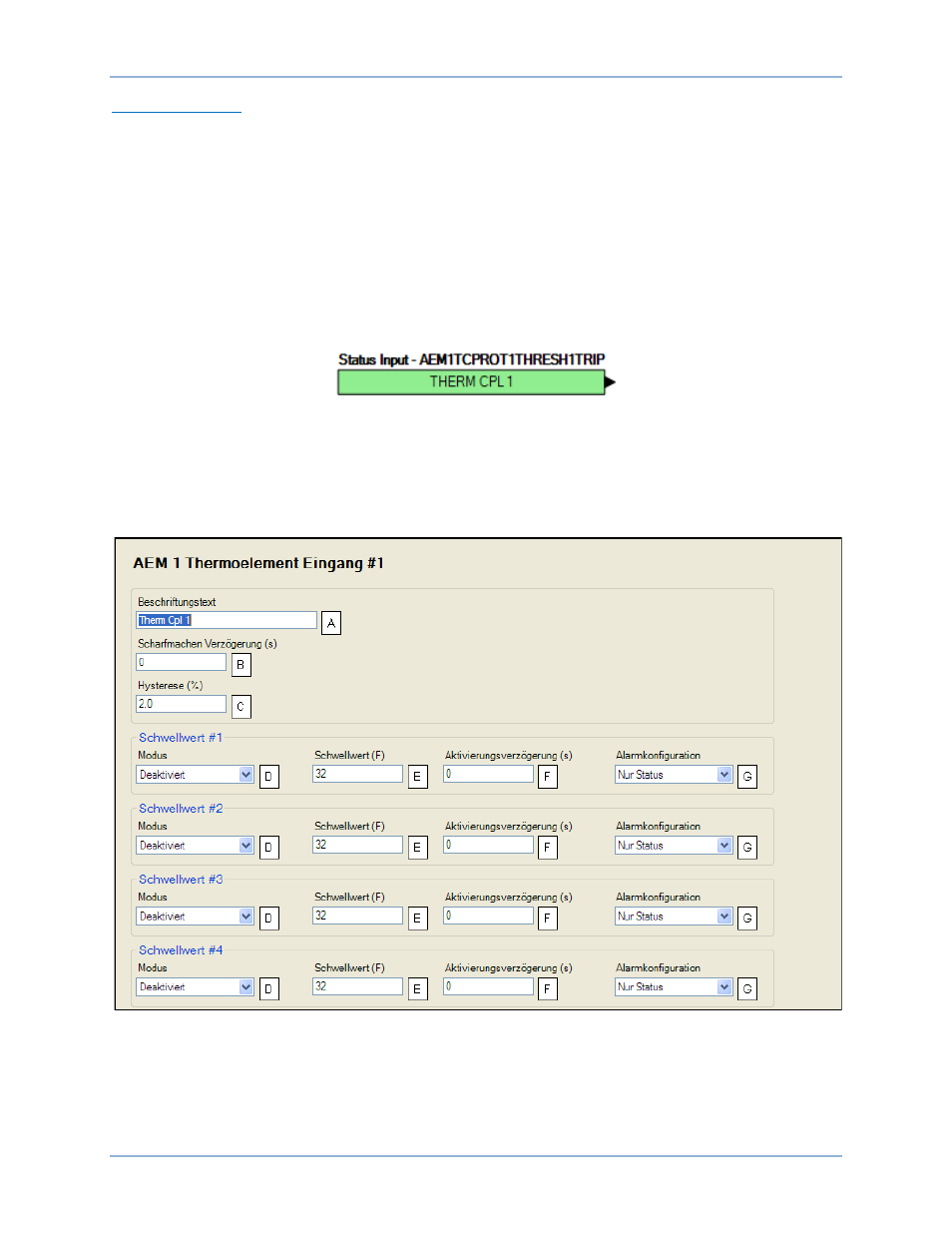

Abbildung 199. Externer Thermoelement Eingangsschutz Logikblock
Betriebseinstellungen
Die Betriebseinstellungen für die externen Thermoelement Eingangsschutzfunktionen werden im
Einstellungsfenster AEX x Thermoelement Eingang #y (wobei x = 1 bis 4 und y = 1 oder 2 entspricht) in
BESTCOMSPlus vorgenommen (Abbildung 200). Die Einstellungen werden in Tabelle 89 aufgelistet.
Abbildung 200. Einstellungs-Explorer, Programmierbare Eingänge, Externe Analogeingänge, AEM 1
Thermoelement Eingang #1
