RS-232
DGC-2020HD Controller sind mit einer RS-232 Schnittstelle ausgestattet, die mit einem externen, vom
Benutzer beigestellten, Telefonmodem kommuniziert, das über Einwähl- und Auswählfähigkeiten verfügt.
RS-232 Einrichtung
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Kommunikation, RS232 Einrichtung
MMS Navigationspfad: Einstellungen > Kommunikation > RS232 Einrichtung
Die RS-232 Schnittstelle unterstützt eine vom Benutzer auswählbare Baudrate von 9,600, 19.200,
38.400, 57.600 oder 115.200. Es können sieben oder acht Datenbits pro Zeichen ausgewählt werden.
Gerade, ungerade oder keine Parität werden unterstützt. Es kann zwischen ein oder zwei Stoppbits
gewählt werden. Siehe Abbildung 161.

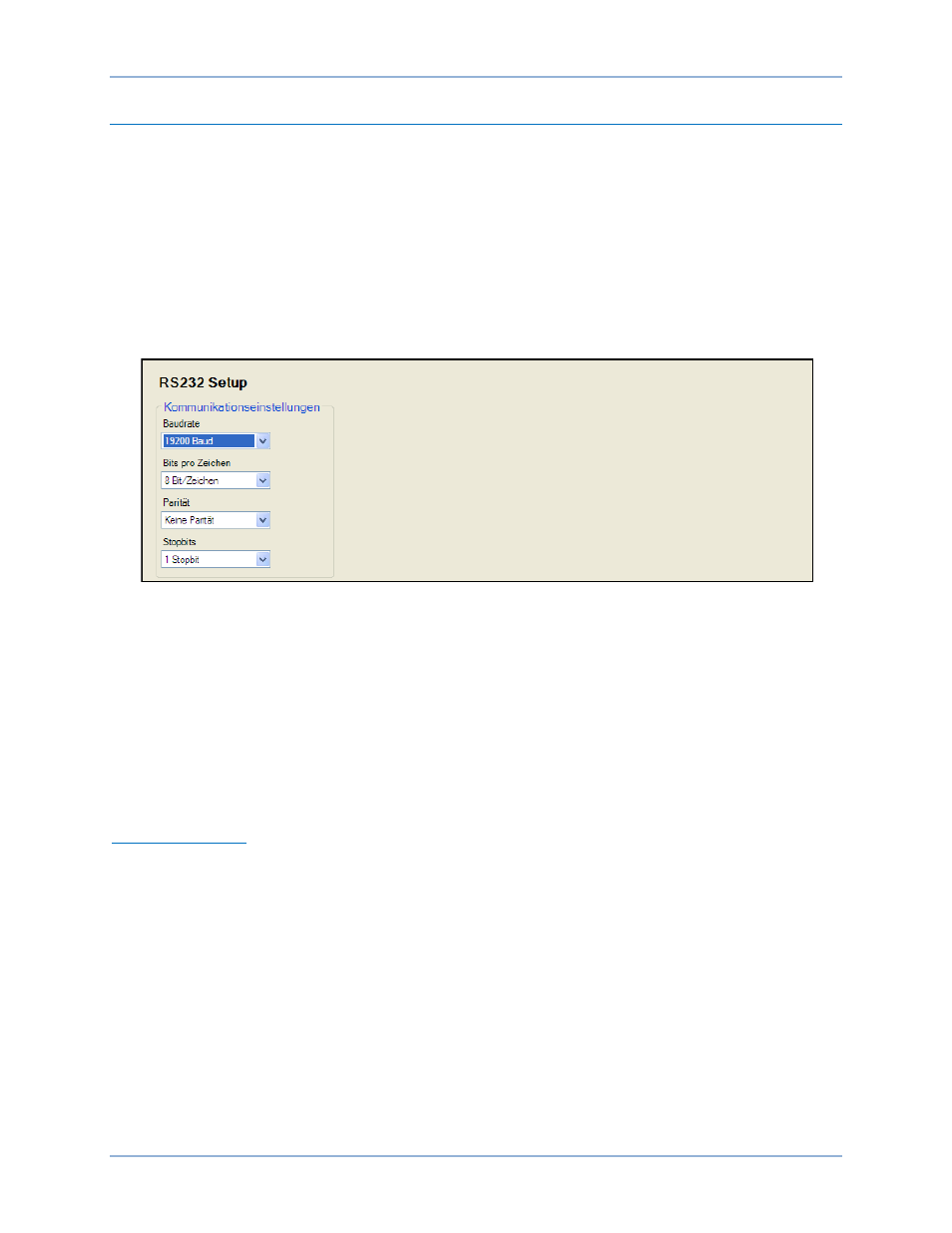

Abbildung 161. Einstellungs-Explorer, Kommunikation, RS232 Einrichtung
Externes Modem
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Kommunikation, Modem Einrichtung
MMS Navigationspfad: Einstellungen > Kommunikation > Modem Einrichtung
Der Anschluss eines externen, vom Benutzer beigestellten, Modems bietet Kommunikation zwischen dem
DGC-2020HD und einem PC über BESTCOMSPlus. Eine Modemverbindung zu einem PC, auf dem
BESTCOMSPlus läuft, bietet die Möglichkeit für externe Messung, Einrichtung, Auslesen von Meldungen
und Steuerung des DGC-2020HD. Die Auswählfähigkeit ermöglicht es dem DGC-2020HD, bis zu vier
Telefonnummern anzuwählen und vom Benutzer ausgewählte Zustände an festgelegte
Funkmeldeempfänger (Pager) zu melden.
Modem Einrichtung
Auswählen
Ein externes Modem gibt dem DGC-2020HD die Fähigkeit, bis zu vier Telefonnummern anzuwählen und
vom Benutzer ausgewählte Zustände an festgelegte Pager IDs zu melden. Diese vom Benutzer
wählbaren Zustände finden Sie in den folgenden Kategorien:
•
Alarme
•
Unterspannungsschutz
•
Generatorüberspannungsschutz
•
Phasenspannungsungleichgewichtschutz
•
Generatorfrequenzschutz
•
Generatorüberstromschutz
•
Leistungsschutz
•
Vektorsprung Schutz
•
Schutz vor Erregungsverlust
•
Konfigurierbare Elemente
•
Kontakteingänge
•
Statusänderung
•
Kontakterweiterungsmodule 1 bis 4
Für die Kommunikation mit den Funkmeldeunternehmen verwendet der DGC-2020HD TAP (Telelocator
Alphanumeric Protocol) Version 1.7. Dieses Datenformat legt sieben Datenbits mit gerader Parität fest.
Falls erforderlich können acht Datenbits ohne Parität festgelegt werden.
