Schwellwerte
Für jedes analoge Eingangselement gibt es vier programmierbare Schwellwerte. Jeder Schwellwert
verfügt über eine Moduseinstellung, die Schwellwerteinstellung, die Einstellung für die
Aktivierungsverzögerung und eine Alarmeinstellung.
Der Modus kann für Über, Unter oder Deaktiviert eingestellt werden. Ist der Über Modus ausgewählt, wird
ein Alarm gemeldet, wenn der gemessene Eingang für die Dauer der Aktivierungsverzögerung über die
Schwellwerteinstellung ansteigt. Ist der Unter Modus ausgewählt, wird ein Alarm gemeldet, wenn der
gemessene Eingang für die Dauer der Aktivierungsverzögerung unter die Schwellwerteinstellung abfällt.
Jeder Analogeingangsschutz-Schwellwert kann individuell dafür konfiguriert werden, einen Alarm oder
Voralarm auszulösen oder für Nur Status konfiguriert werden, wenn der gemessene Eingangswert den
Schwellwert über- bzw. unterschreitet. Eine vom Benutzer einstellbare Aktivierungsverzögerung verzögert
die Alarmmeldung, nachdem der Schwellwert unter- bzw. überschritten wurde.
Betriebseinstellungen
Die Betriebseinstellungen für die Analogeingang-Schutzfunktionen werden im Fenster Analogeingang #x
(wobei x = 1 bis 4 (3 und 4 optional) ist) Einstellungen in BESTCOMSPlus vorgenommen (Abbildung 26).
Die Einstellungen werden in Tabelle 32 aufgelistet.

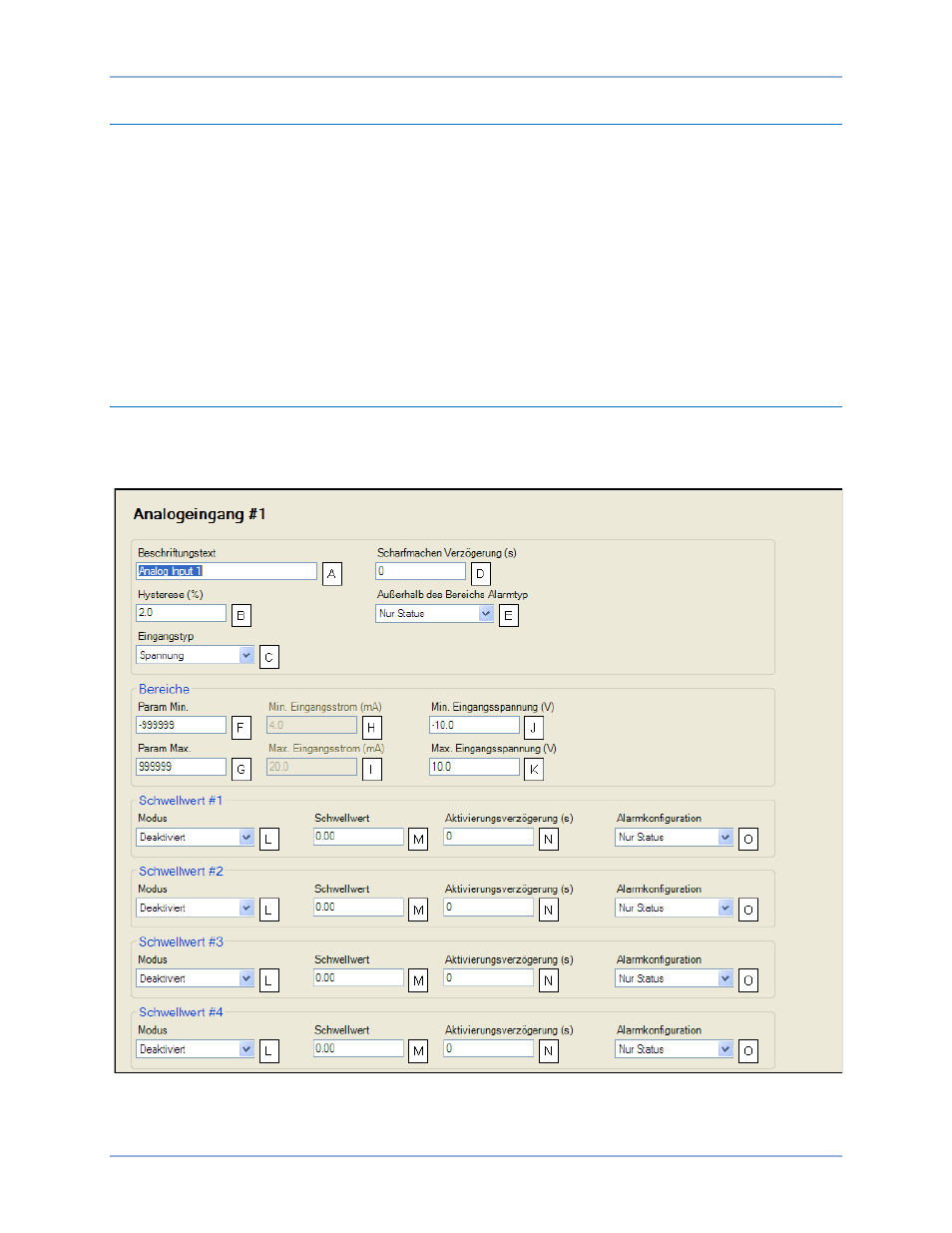

Abbildung 26. Einstellungs-Explorer, Programmierbare Eingänge, Analogeingänge, Analogeingang #1
