104 Powermax125 Wartungshandbuch 808071
7 – Mechanisiertes Schneiden
Kontaktbelegung der Maschinenschnittstelle

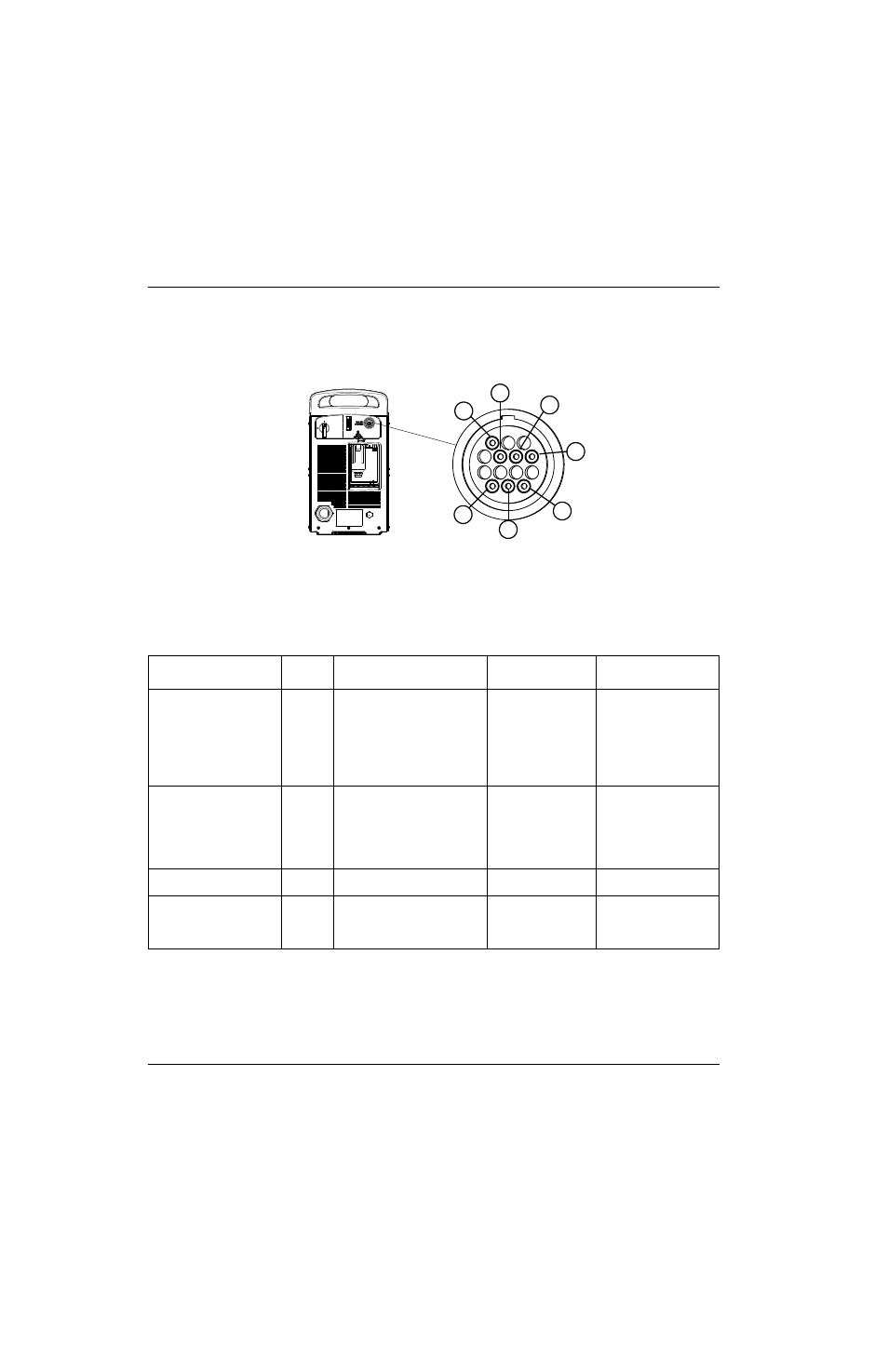

Abbildung 2 – Anschlussbuchsen
Ziehen Sie beim Anschließen der Stromquelle mit einem Maschinenschnittstellenkabel an eine Brennerhöhensteuerung
oder eine CNC-Steuerung Tabelle 11 hinzu.
Tabelle 11 – Signale des Maschinenschnittstellenkabels
Signal Typ Anmerkungen Anschlussbuchsen Externe Kabeldrähte
Start (Plasmastart) Eingang Schließkontakt.
18 VDC Leerlaufspannung
an START-Anschlussklemmen.
Benötigt potenzialfreies
Schließen, um aktiviert
zu werden.
3, 4 Grün, schwarz
Übertragung
(Maschinenvorschubstart) Ausgang Schließkontakt. Potenzialfreies
Schließen, wenn der
Lichtbogen übertragen wird.
Maximal 120 VAC/1 A am
Maschinenschnittstellenrelais.
12, 14 Rot, schwarz
Masse Masse 13
Spannungsteiler Ausgang Geteiltes Lichtbogensignal
von 20:1, 21,1:1, 30:1, 40:1,
50:1 (liefert maximal 16 V).
5 (–), 6 (+) Schwarz (–), weiß (+)
3
4
5
6
12
13
14
