Powermax125 Wartungshandbuch 808071 75
6 – Konfiguration des Maschinenbrenners
9. Befestigen Sie die Montagemuffe mit den drei Schrauben am Brennerkörper.
10. Schrauben Sie die Kupplung in die Montagemuffe.
11. Bei der Montage eines langen Maschinenbrenners schrauben Sie den Brennerschaft in die Kupplung. Bei der
Montage eines Mini-Maschinenbrenners schrauben Sie den Adapter in die Kupplung.
12. Schrauben Sie die Zugentlastung in den Brennerschaft (bei einem langen Maschinenbrenner) oder in den Adapter
(bei einem Mini-Maschinenbrenner).
13. Schrauben Sie die Zugentlastungsmutter in die Zugentlastung.
14. Befestigen Sie den Brenner gemäß den Anweisungen des Herstellers an der Höhenverstellung.
15. Installieren Sie die Verschleißteile wieder in den Brenner.
Auswahl der Verschleißteile für Maschinenbrenner
Geräte mit dem langen Duramax Hyamp 180°-Maschinenbrenner oder dem Duramax Hyamp 180°-Mini-
Maschinenbrenner werden mit einem Starter-Verschleißteilset sowie einer Box mit Ersatzelektroden und -düsen geliefert.
Es gibt zwei mechanisierte Starter-Verschleißteilsets. Ein Set enthält die Standard-Brennerkappe und das andere die
Brennerkappe für ohmsche Abtastung. Brennerkappe, Elektrode und Wirbelring sind zum Schneiden, Fugenhobeln und
für FineCut identisch. Lediglich das Schutzschild und die Düse sind unterschiedlich.
Beide Maschinenbrenner verwenden die gleichen Verschleißteile. Verschleißteile für Maschinenbrenner sind abgeschirmt.
Daher wird die Düse nicht beschädigt, wenn der Brenner das Werkstück berührt.

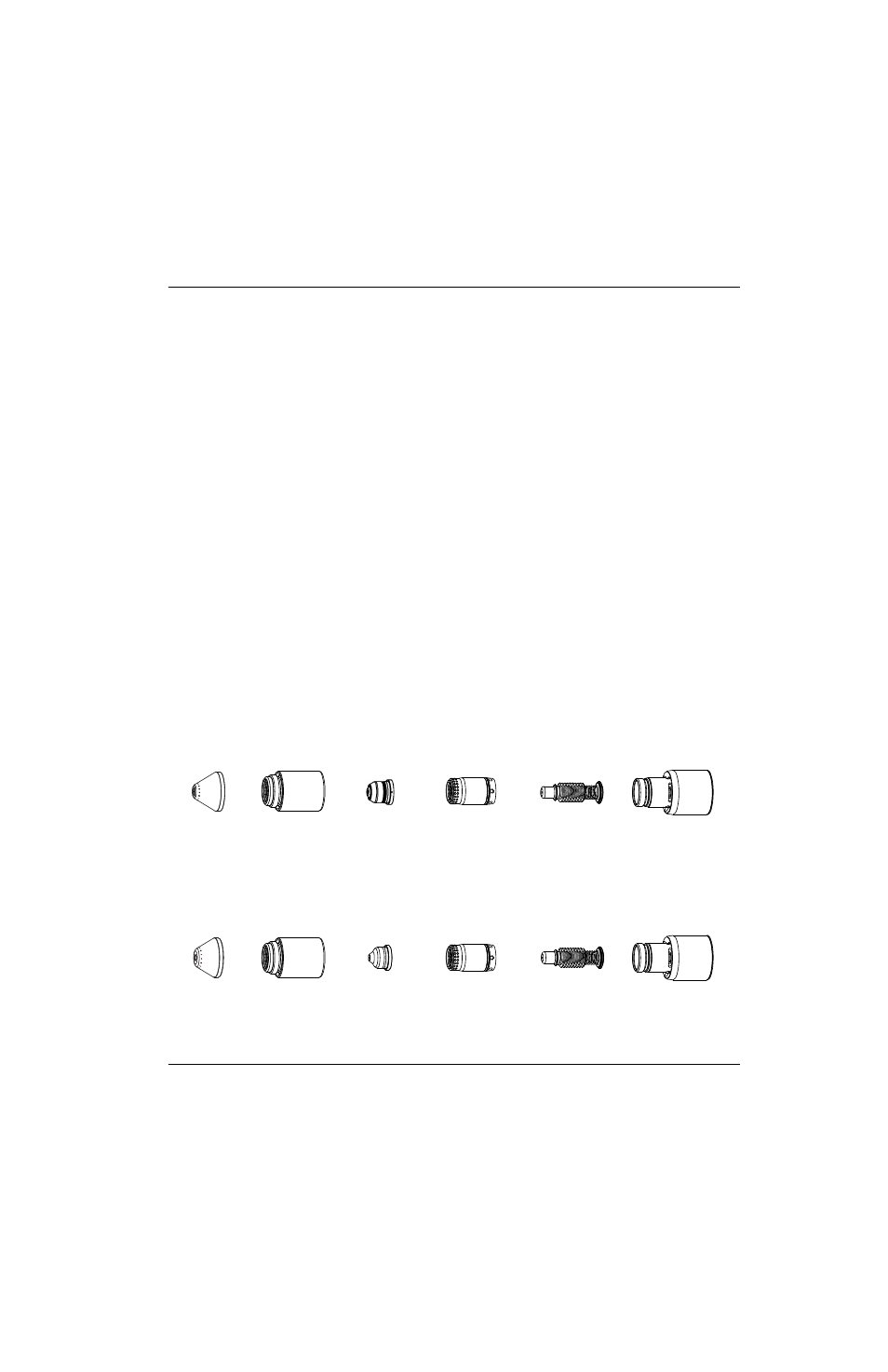

Verschleißteile für Maschinenbrenner
Abgeschirmte 105-A-/125-A-Verschleißteile für Maschinenbrenner
Abgeschirmte 45-A- und 65-A-Verschleißteile für Maschinenbrenner
220976
Abschirmung
220975
Düse
220971
Elektrode
220997
Wirbelring
220977
Brennerkappe
420168
Abschirmung
220977
Brennerkappe
420158 (45 A)
420169 (65 A)
Düse
220971
Elektrode
220997
Wirbelring
