6 – Konfiguration des Maschinenbrenners
Maschinenbrenner-Komponenten
Duramax Hyamp 180°-Maschinenbrenner

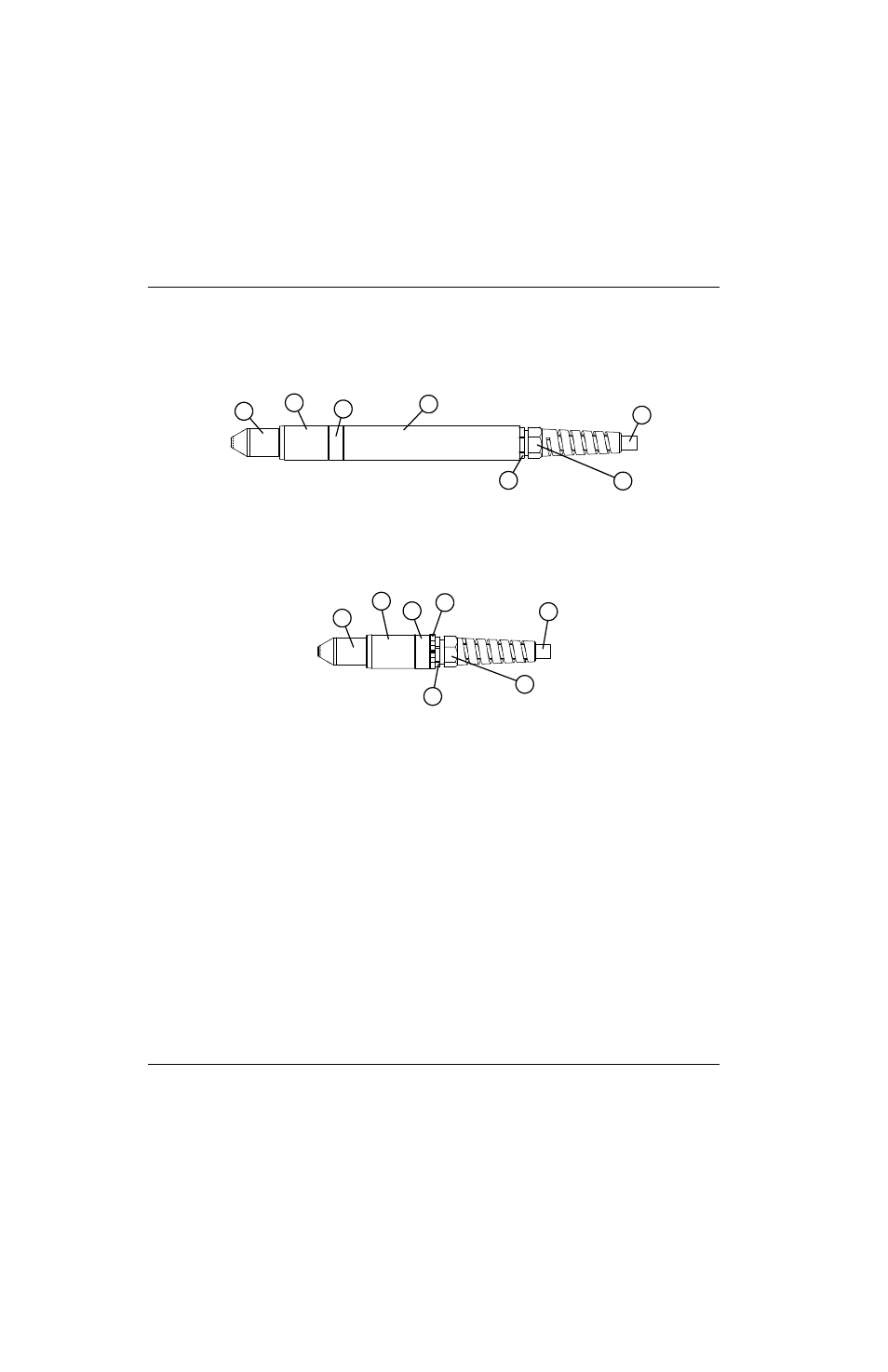

Einzelheiten entnehmen Sie der folgenden Abbildung.
Duramax Hyamp 180°-Mini-Maschinenbrenner
Führen Sie vor dem Arbeiten mit jedem Maschinenbrenner die folgenden Schritte durch:
 Montieren Sie den Brenner am Schneidtisch oder einem anderem Gerät.
 Wählen Sie die Verschleißteile aus und bringen Sie sie an.
 Richten Sie den Brenner rechtwinklig zur Platte aus.
 Schließen Sie das Brennerschlauchpaket an der Stromquelle an.
 Konfigurieren Sie die Stromquelle für den Fernstart mit dem Fernstartschalter oder über ein
Maschinenschnittstellenkabel.
1
2 3
4
6 8
7
1
4
5 8
3
7
2
1 Verschleißteile
2 Zugentlastung
3 Zugentlastungsmutter
4 Brennerschlauchpaket
5 Adapter (wird bei langem Maschinenbrenner
nicht verwendet)
6 Brennerschaft (wird bei Mini-Maschinenbrenner
nicht verwendet)
7 Kupplung
8 Montagemuffe
