202 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
9. Wenn Sie die Zugentlastung auswechseln, lösen und schrauben Sie die Zugentlastungsmutter auf der Innenseite der
Stromquelle ab.
10. Bauen Sie die übrigen Teile der Zugentlastung aus der Stromquelle aus.

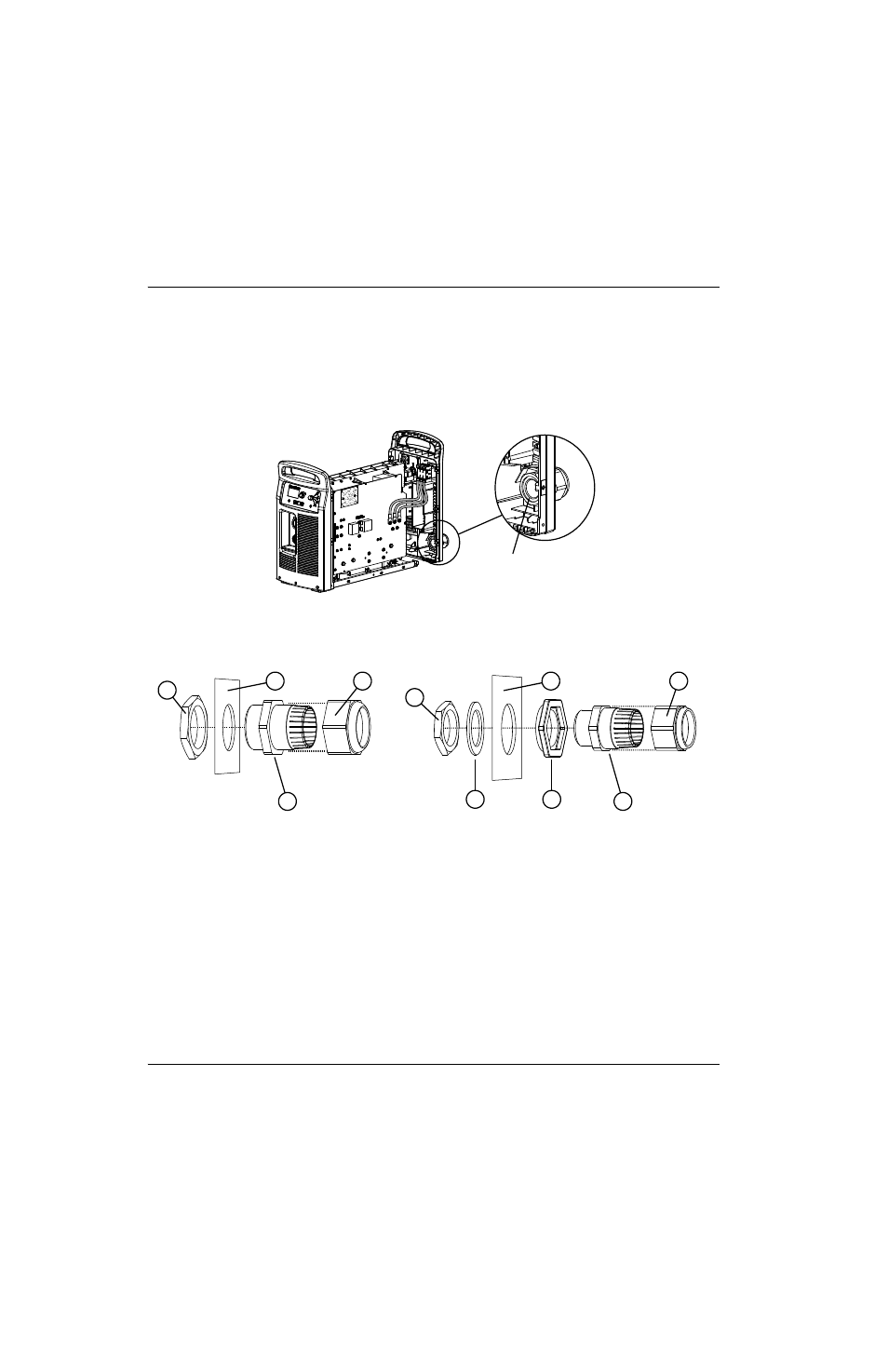

Abbildung 63
Zugentlastungsmutter innerhalb der Stromquelle
1
3 4
5 6
Zugentlastung an CE-Modellen Zugentlastung an CSA-/CCC-Modellen
1
4
5 6
2
1 Zugentlastungsmutter innerhalb der Stromquelle
2 Alu-Unterlegscheibe (nur CSA-/CCC-Modelle)
3 Zugentlastungsadapter (nur CSA-/CCC-Modelle)
4 Zugentlastung
5 Zugentlastungshaltemutter
6 Rückseite der Stromquelle
