9 – Ersetzen der Stromquellenkomponenten
7. Heben Sie das Ende der Bodenplatte der Stromquelle an und schieben Sie die Rückwand vorsichtig gegen die
Bodenplatte, bis die Bodenplatte sicher an der Rückwand sitzt. Ziehen Sie die drei mitgelieferten
Befestigungsschrauben mit 23 kg-cm fest.
8. Sichern Sie den Schutzleiterdraht durch Anziehen der Schutzleiterschraube mit 23 kg-cm am Kühlkörper.
Zur Darstellung des Schutzleiteranschlusses am Kühlkörper ist die Leistungsplatine in
Abbildung 66 ausgebaut.

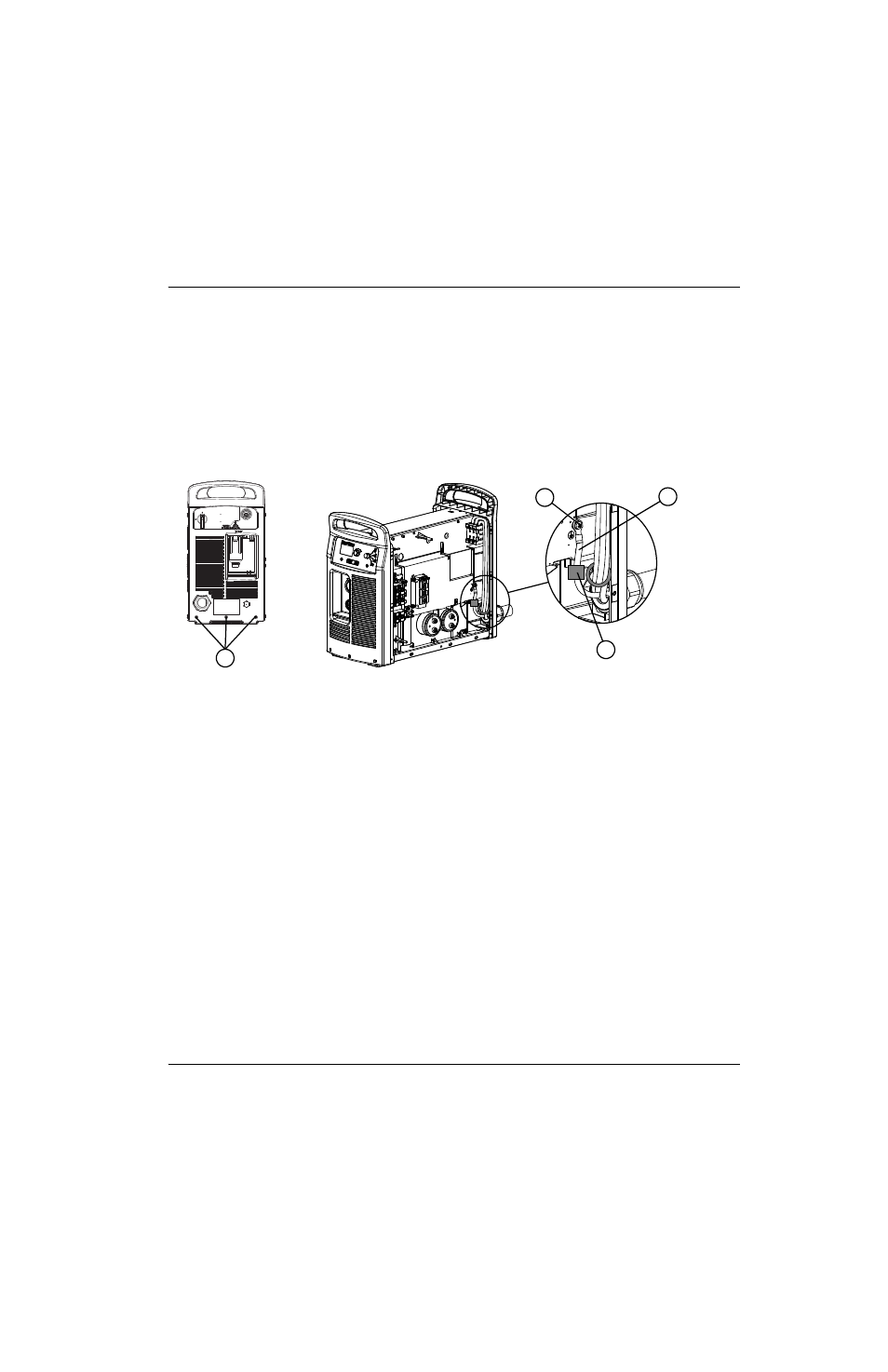

Abbildung 66
9. Führen Sie die folgenden Vorgänge aus:
a. Siehe Anschließen der Gasleitung auf Seite 198.
b. Siehe Einbau der Wand-Verbindungsstrebe auf Seite 183.
c. Siehe Einbau der Komponentenabsperrung auf Seite 181.
d. Siehe Einbau der Stromquellenabdeckung auf Seite 180.
e. Schließen Sie die Strom- und Gasversorgung wieder an.
1
2
3
4
1
Befestigungsschrauben der Rückwand
2
Ferritkern (CE-Typen)
3
Schutzleiterdraht
4
Schraube
