9 – Ersetzen der Stromquellenkomponenten
5. Bauen Sie die Gasarmatur an der Rückseite aus.
6. Entfernen Sie die drei Befestigungsschrauben neben der Gasarmatur auf der Rückseite.

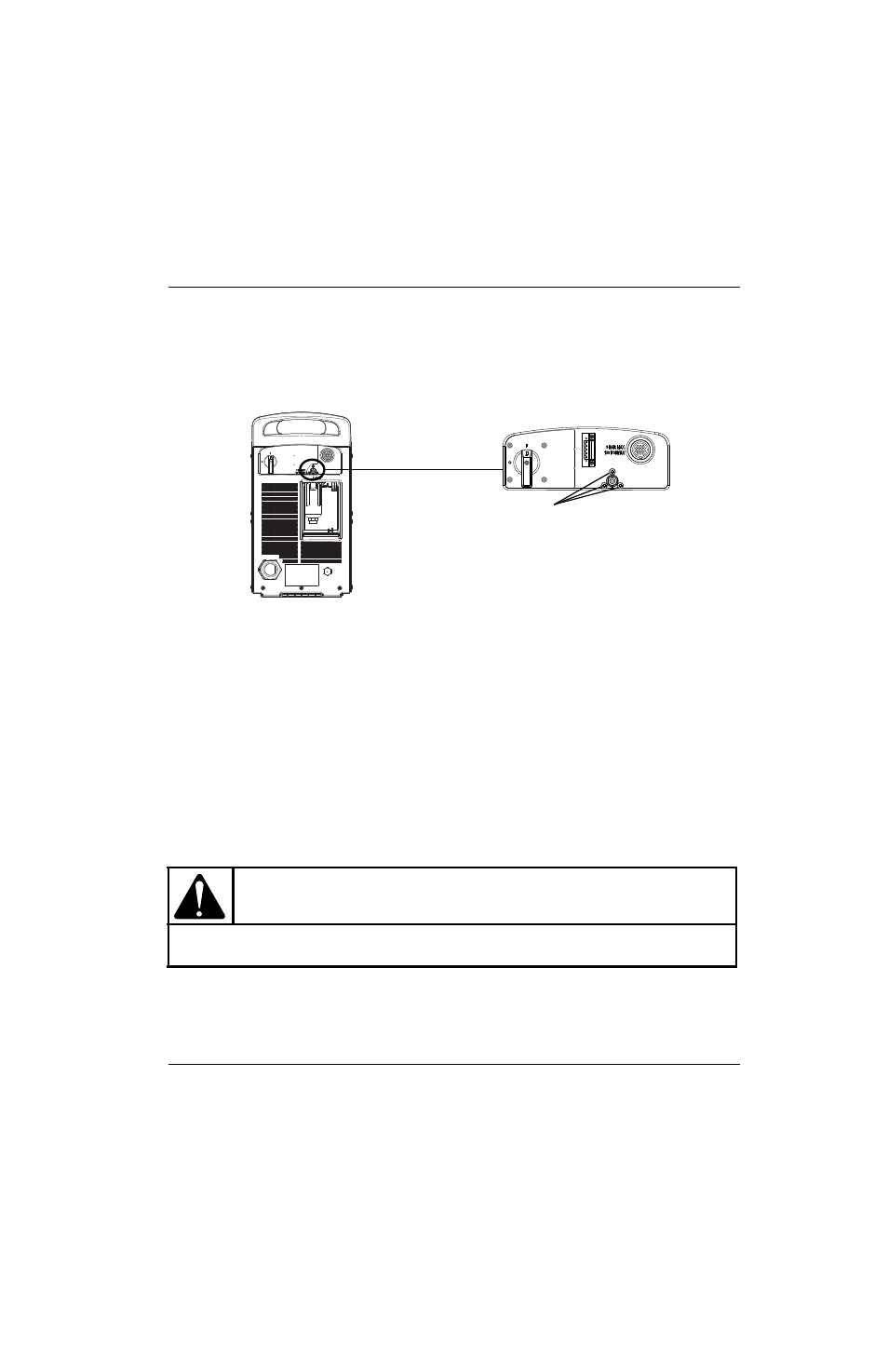

Abbildung 83
7. Bauen Sie die Gasfilterbaugruppe aus der Stromquelle aus.
Einbauen der Gasfilterbaugruppe
1. Entfernen Sie das Filtergehäuse, die Haltemutter und das Filterelement aus der neuen Gasfilterbaugruppe. (Siehe
Abbildung 32 auf Seite 176.)
2. Geben Sie die neue Gasfilterbaugruppe in die Stromquelle.
3. Ziehen Sie die drei Befestigungsschrauben an der Rückwand mit 23 kg-cm fest.
4. Tragen Sie Gewindedichtmittel dünn auf die Gewinde der Gasarmatur auf und schrauben Sie die Gasarmatur an der
Halterung der Rückwand fest.
 Wird es zu dick aufgetragen, dann kann das überschüssige Gewindedichtmittel die
Gasleitung verschmutzen.
5. Richten Sie das Ende der Gasleitung auf den Einschubanschluss aus und drücken Sie die Rückwand vorsichtig
gegen die Stromquelle, bis die Gasleitung fest sitzt.
VORSICHT!
Verwenden Sie niemals PTFE-Band bei Verbindungen. Verwenden Sie für Außengewinde
ausschließlich flüssige oder pastöse Gewindedichtmittel.
Befestigungsschrauben
