242 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
7. Trennen Sie den Elektrodendraht und beiden Ausgangsdrosseldrähte, indem Sie die Messingmutter entfernen, die
den Ringkabelschuh an der Schnellkupplungssteckdose sichert.
 Der Elektrodendraht und die beiden Ausgangsdrosseldrähte werden im gleichen
Drahtverbinder gehalten.
8. Entfernen Sie die Kunststoff-Beilagscheibe.
9. Bauen Sie die versilberte Armatur aus, indem Sie sie durch die Gehäusevorderseite der Schnellkupplungssteckdose
schieben.
10. Bauen Sie die Schnellkupplungssteckdose aus, indem Sie die vier Befestigungsschrauben entfernen, die die
Schnellkupplungssteckdose an der Frontplatte sichern.

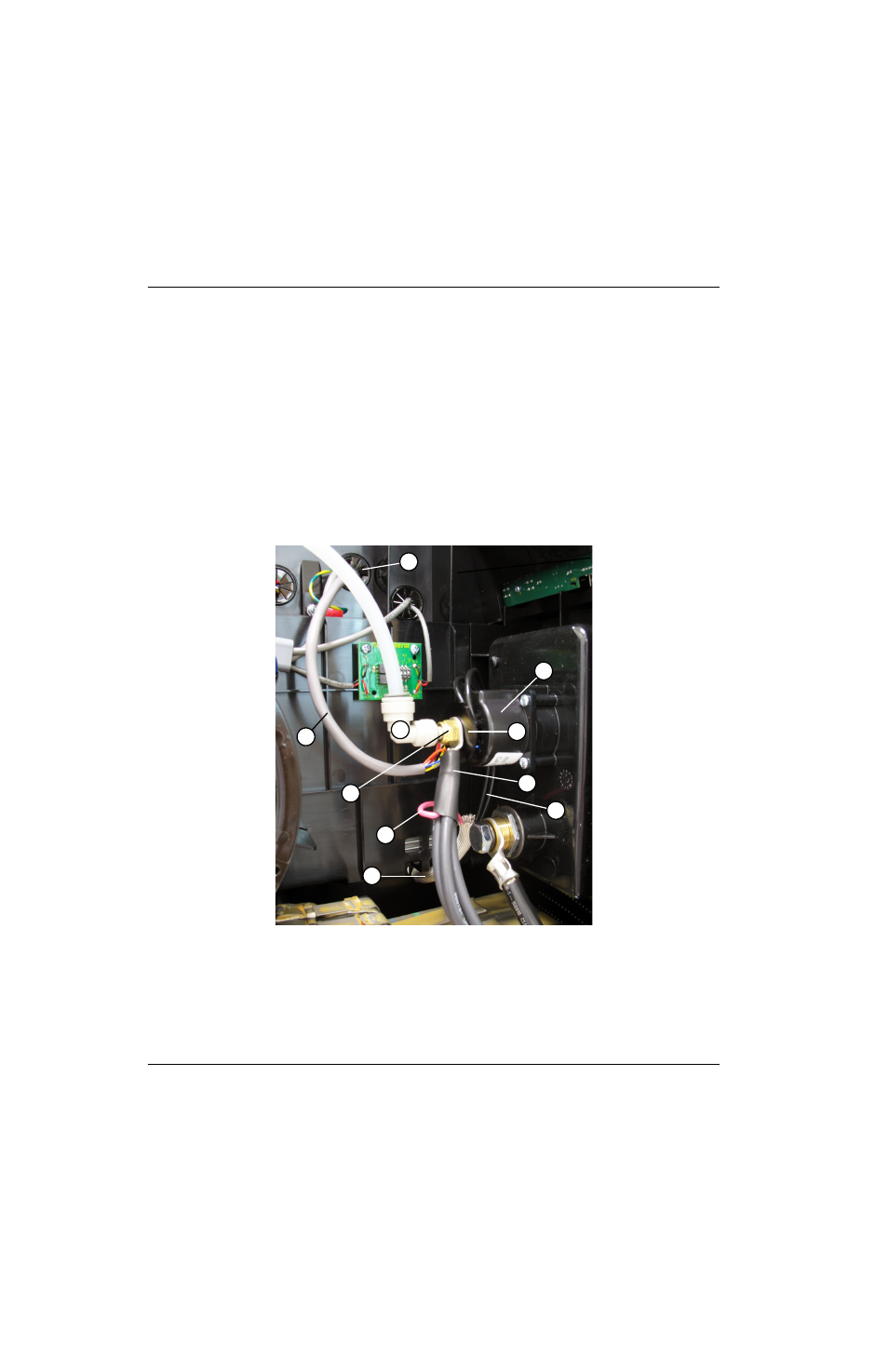

Abbildung 90
1
2
4
5
6
7
8
9
10
3
1 Brennerschnittstellenkabel
2 90°-Einschubanschluss
3 Messingmutter
4 Elektrodendraht (rot)
5 Schutzmantel
6 Düsendrähte (2)
7 Ausgangsdrosseldrähte (3)
8 Kunststoffbeilagscheibe
9 Schnellkupplungssteckdose
10 Mittlere Durchführungstülle
