9 – Ersetzen der Stromquellenkomponenten
14. Schließen Sie die beiden Drähte an die Drahtanschlüsse des Druckwächters an (blauer Draht näher zur Mittelplatte).
15. Befestigen Sie die CNC-Schnittstelle durch Anziehen der beiden Befestigungsschrauben mit 11,5 kg-cm an der
Rückwand.
16. Befestigen Sie die beiden Schutzleiterdrähte durch Anziehen der Schutzleiterdrahtschraube mit 11,5 kg-cm am
Gasfiltergehäuse.
17. Bringen Sie das Netzkabel wieder an. Siehe Einbauen des Netzkabels und der Zugentlastung auf Seite 203
18. Befestigen Sie die Wand gegebenenfalls an der Stromquelle, indem Sie die drei Befestigungsschrauben an der
Bodenplatte mit 23 kg-cm anziehen.

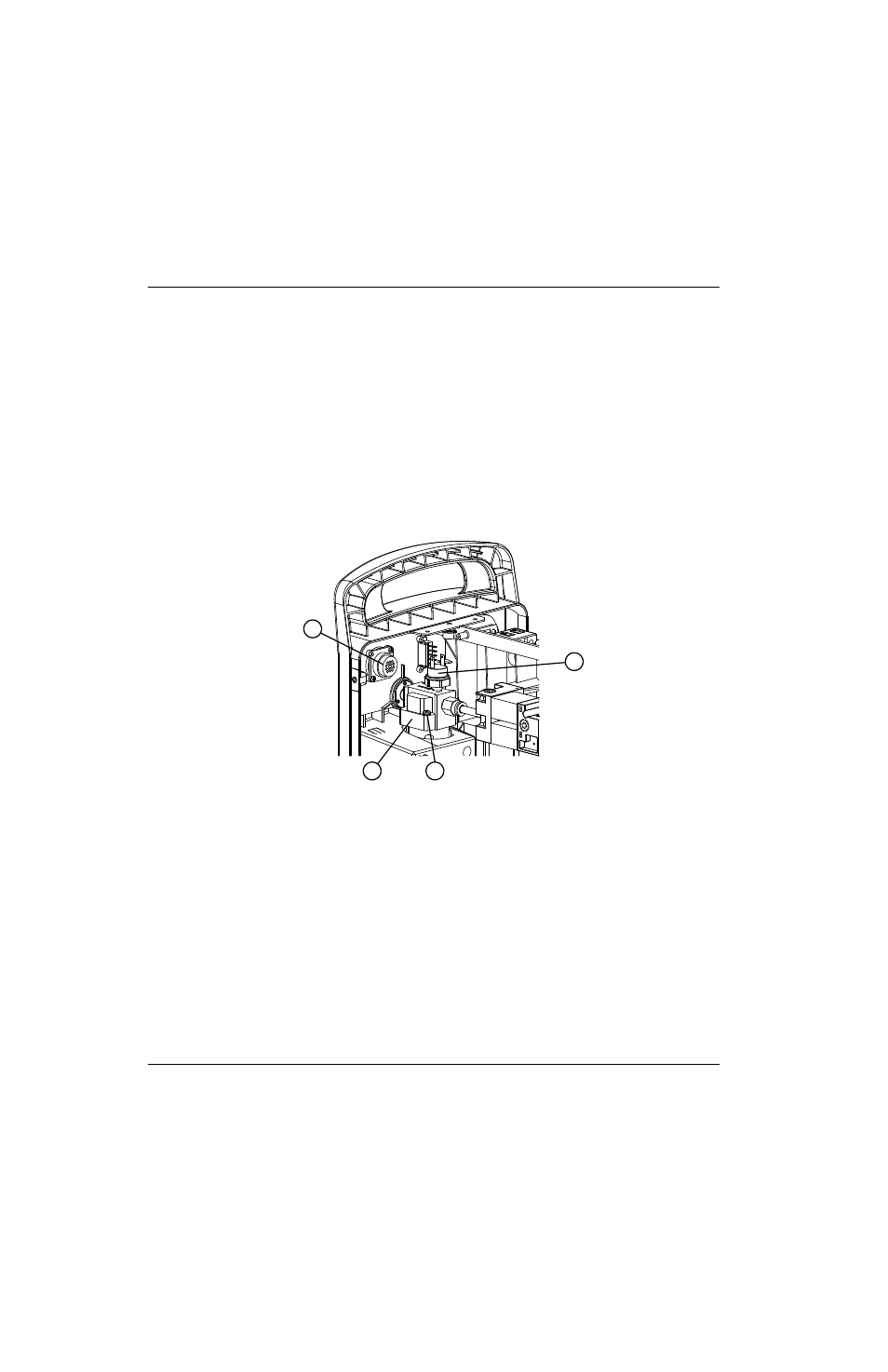

Abbildung 117
19. Führen Sie die folgenden Vorgänge aus:
a. Siehe Anschließen der Gasleitung auf Seite 198.
b. Siehe Einbau der Wand-Verbindungsstrebe auf Seite 183.
c. Siehe Einbau der Komponentenabsperrung auf Seite 181.
d. Siehe Einbau der Stromquellenabdeckung auf Seite 180.
e. Schließen Sie die Strom- und Gasversorgung wieder an.
1
2
3
4
1
CNC-Schnittstelle
2
Gasfilterbaugruppe
3
Schutzleiterdrahtschraube
4
Druckwächter
