Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
Anschließen der Gasleitung
1. Richten Sie das Ende der Gasleitung am Einschubanschluss aus.
2. Drücken Sie die Rückwand oben vorsichtig gegen die Stromquelle, bis die Gasleitung fest im Einschubanschluss
sitzt.
3. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Wand-Verbindungsstrebe auf Seite 183.
b. Siehe Einbau der Komponentenabsperrung auf Seite 181.
c. Siehe Einbau der Stromquellenabdeckung auf Seite 180.
d. Schließen Sie die Strom- und Gasversorgung wieder an.

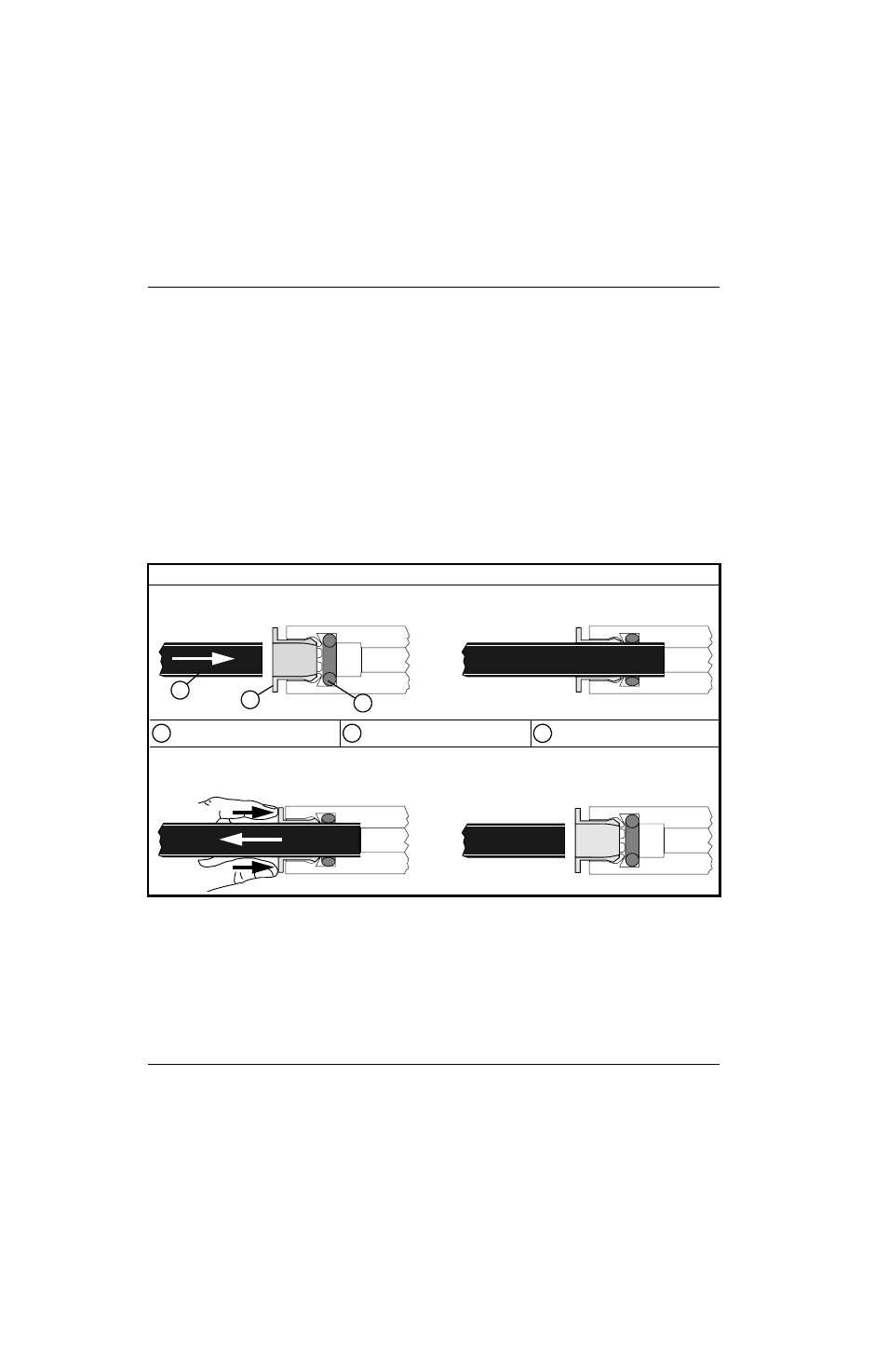

Abbildung 60 – Verwendung von Einschubanschlüssen
Einschubanschluss
Drücken Sie zum Anschließen den Schlauch so weit wie möglich in die Armatur. Stellen Sie sicher, dass der
Schlauch gut befestigt ist, indem Sie daran ziehen.
Drücken Sie zum Lösen die Klemmbuchse der Armatur gegen die Armatur und ziehen Sie den Schlauch von der
Armatur ab.
1
2
3
Schlauch
Klemmbuchse
O-Ring
1
2
3
