9 – Ersetzen der Stromquellenkomponenten
Ersetzen der Stützkondensatoren
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung auf Seite 174.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 180.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 181.
d. Siehe Ausbau der Lüfterhaube auf Seite 225.
2. Entfernen Sie die vier Befestigungsschrauben der Stützkondensatoren von der Leistungsplatine.
 Die obere Befestigungsschraube C152 sichert ebenfalls einen Drosseldraht auf
der Leistungsplatine.

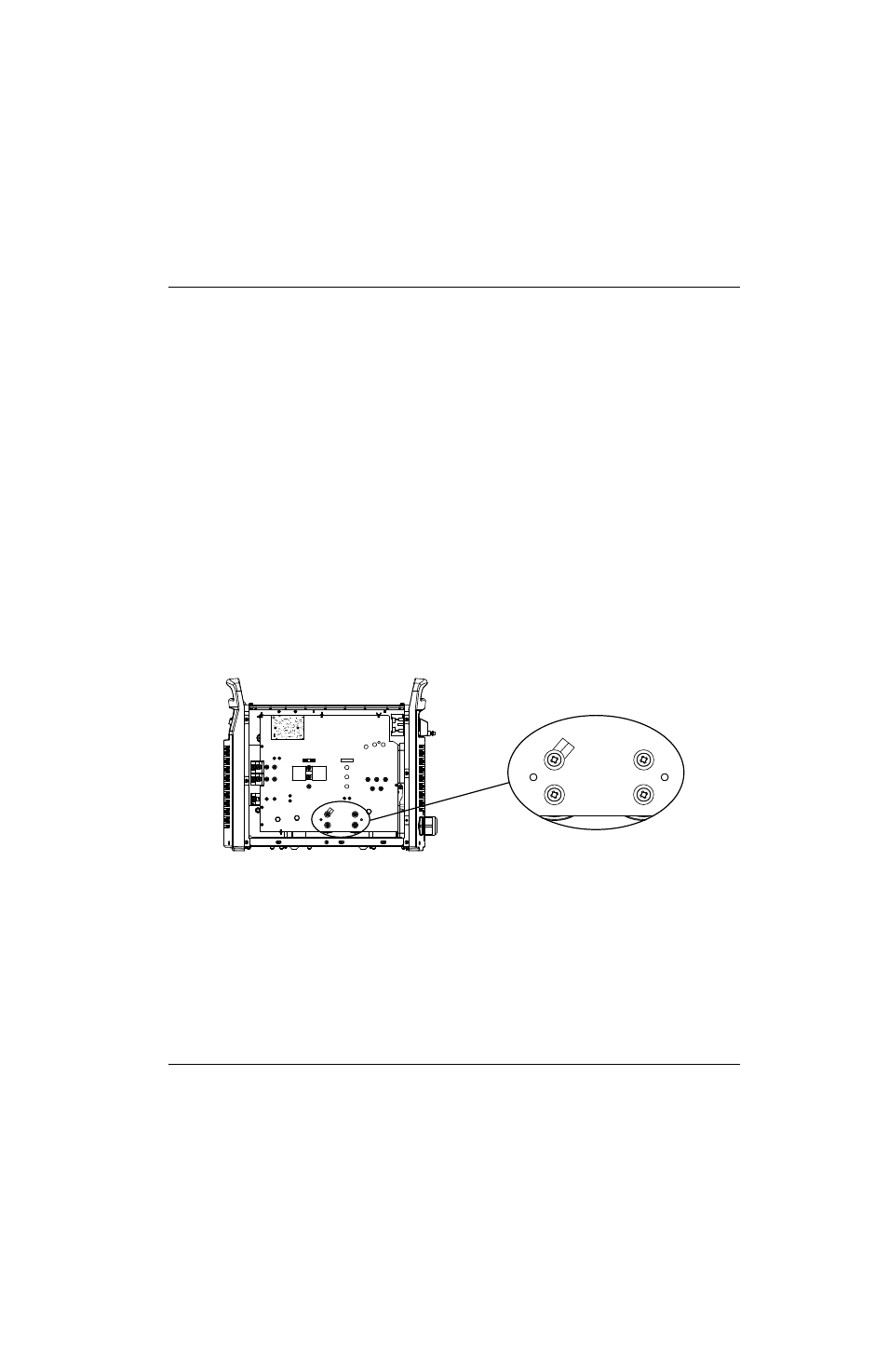

Abbildung 87
3. Bauen Sie die Stützkondensatoren von der Lüfterseite her aus der Stromquelle aus, indem Sie sie gerade
herausziehen.
4. Setzen Sie die neuen Stützkondensatoren auf der Lüfterseite der Stromquelle ein; achten Sie darauf, dass der
Polaritätspunkt in Bezug auf das Sichtloch in der Leistungsplatine ausgerichtet ist. Siehe Abbildung 88 auf
Seite 240.
5. Drehen Sie jeden Kondensator von der Lüfterseite her, bis der Polaritätspunkt auf das Sichtloch an der Vorderseite
der Leistungsplatine ausgerichtet ist.
6. Sichern Sie den Drosseldraht mit der oberen Befestigungsschraube C152. Schrauben Sie die vier mitgelieferten
Befestigungsschrauben von Hand ein und ziehen Sie sie dann mit 40,3 kg-cm fest.
Set-Nr. Beschreibung
428136 Set: Powermax125 Stützkondensator 480 V CSA
228888 Set: Powermax105 Stützkondensator CSA, 230–400 V CE; Powermax125
Stützkondensator 600 V CSA
428135 Set: Powermax125 Stützkondensator 400 V CE/380 V CCC
C151 C152
+
+
_
_
C151 C152
+
+ _
_
Befestigungsschrauben (4)
