9 – Ersetzen der Stromquellenkomponenten

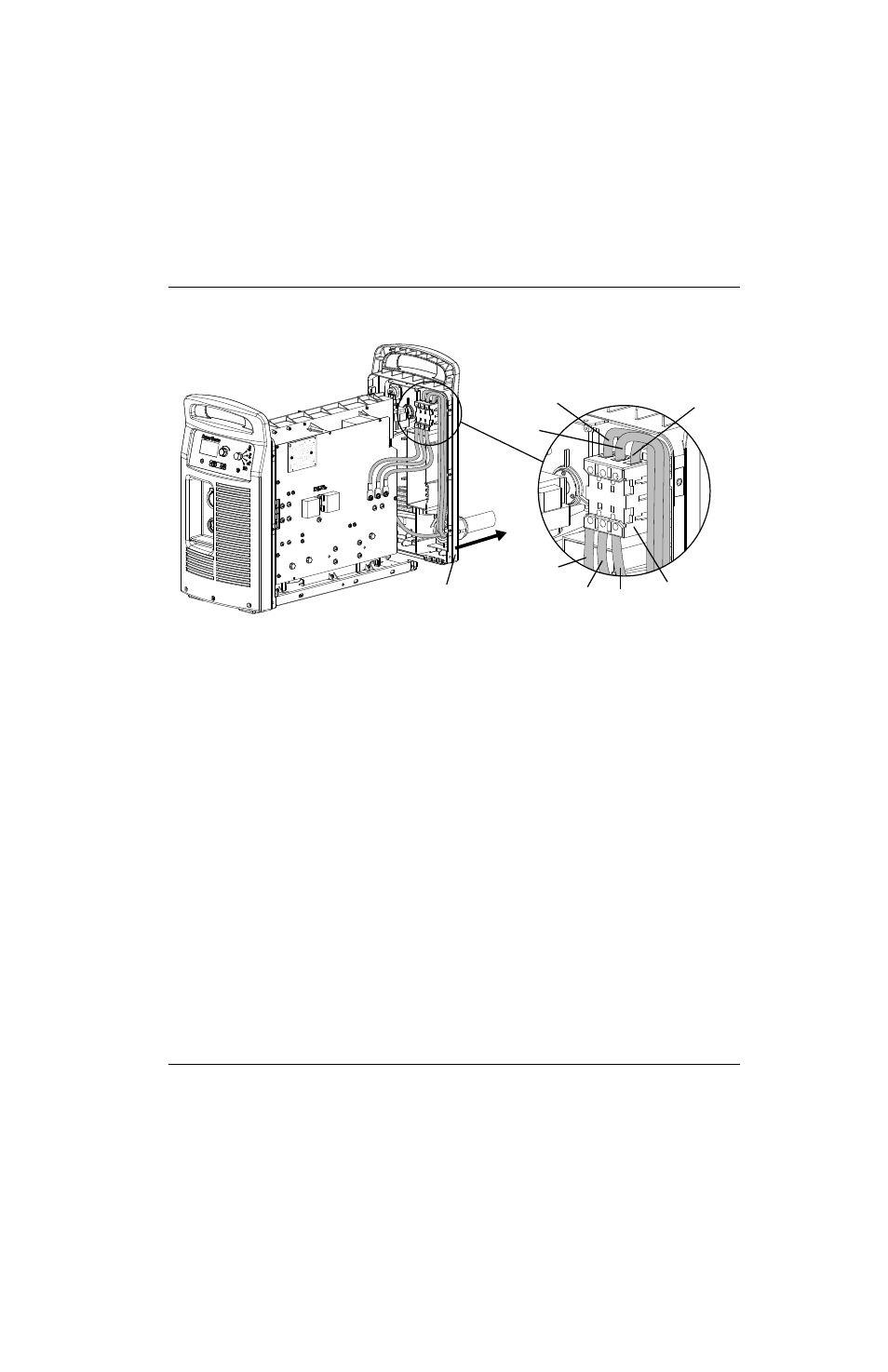

Abbildung 67
10. Entfernen Sie die Griffschraube, die den Netzschaltergriff am Stift sichert. (Siehe Abbildung 68 auf Seite 208.)
11. Ziehen Sie den Netzschaltergriff gerade vom Stift ab und legen Sie Griff und Schraube beiseite. Wenn die weiße
Kunststoffkappe nicht mit dem Griff abgezogen wird, ziehen Sie die Kappe ebenfalls vom Stift ab.
12. Lösen Sie den Rand des Netzschalter-Etiketts mit einem Messer oder Schlitzschraubendreher. Wenn die optionale
RS-485-Buchse nicht eingebaut ist, deckt das Etikett auch die rechte Seite des Eingangsgasanschlusses ab.
13. Ziehen Sie das Etikett vollständig ab, um die vier Befestigungsschrauben freizulegen, die den Netzschalter an der
Rückwand sichern.
14. Entfernen Sie die vier Befestigungsschrauben und lösen Sie den Netzschalter aus der Rückwand.
L1
L2
L3
T1
T2
T3
Netzschalter Rückseite
