3 – Grundlegende Bedienung des Geräts
Anschließen des Werkstückkabels an die Stromquelle
1. Stecken Sie den Werkstückkabelstecker in die Steckdose vorne an der Stromquelle.
 Der Stecker lässt sich nur in einer Position einführen. Drehen Sie den
Werkstückkabelstecker so, dass die Passfeder in die Öffnung oben an der
Steckdose an der Stromquelle passt.
2. Für eine optimale elektrische Verbindung stecken Sie den Werkstückkabelstecker ganz in die Steckdose an der
Stromquelle und drehen Sie ihn etwa eine Vierteldrehung im Uhrzeigersinn, bis der Stecker am Anschlag anliegt.
 Eine lose Verbindung führt zur Überhitzung des Steckers. Überprüfen Sie häufig den
elektrischen Anschluss des Werkstückkabels.
VORSICHT!
Stellen Sie sicher, dass das verwendete Werkstückkabel für Ihre Stromquelle geeignet ist. Verwenden
Sie ein 125-A-Werkstückkabel mit dem Powermax125. Die Stromstärke ist in der Nähe der
Gummimanschette am Werkstückkabel vermerkt.
VORSICHT!
Stellen Sie sicher, dass das Werkstückkabel fest in der Steckdose sitzt, um Überhitzen zu verhindern.

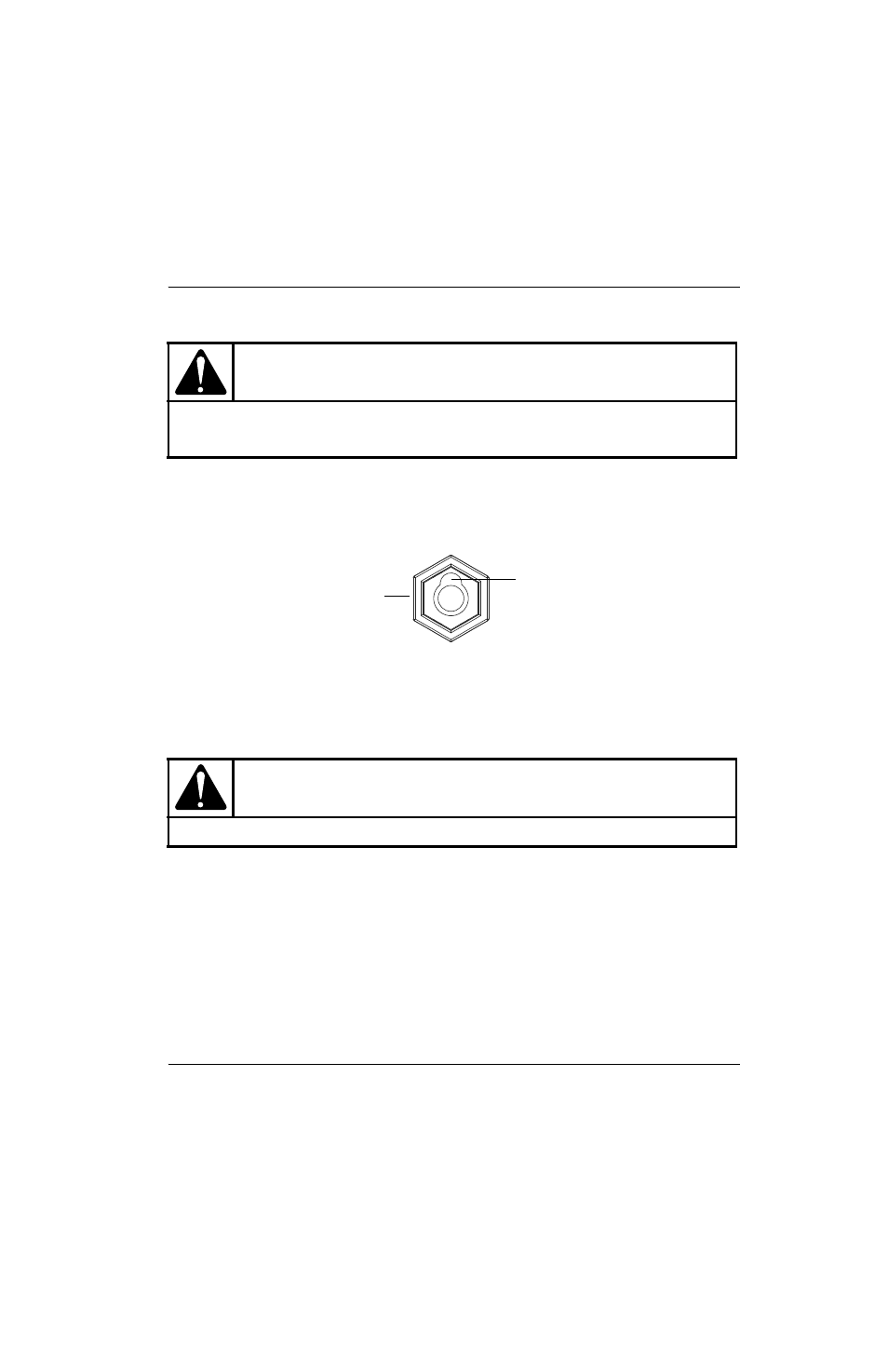

Steckdose für Werkstückkabel
an der Stromquelle
Codierte Öffnung oben
an der Steckdose
