128 Powermax125 Wartungshandbuch 808071
8 – Fehlerbeseitigung und Systemtests

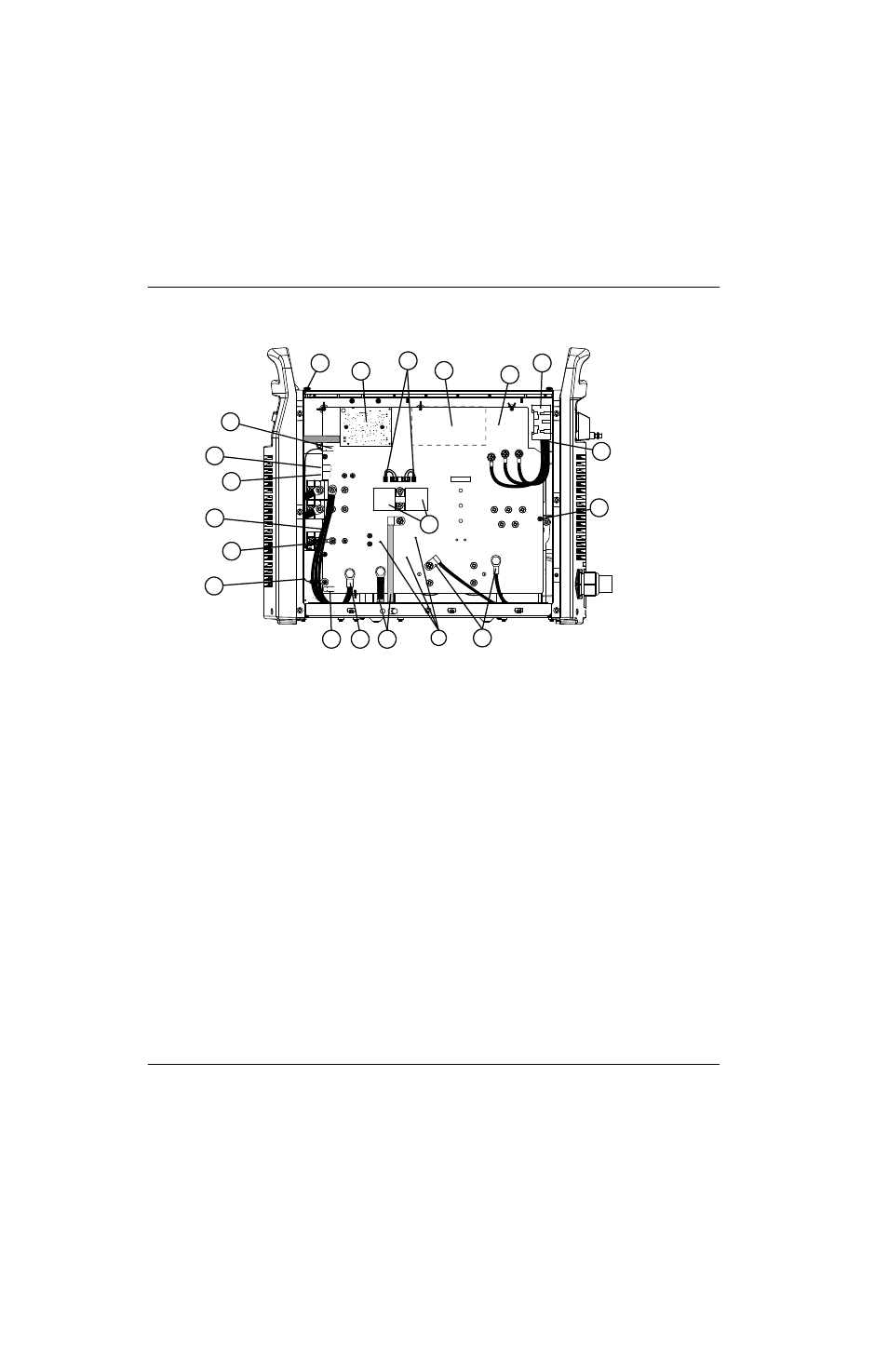

Abbildung 14 – 380 V CCC, 400 V CE Stromquelle Übersicht
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED J18
ORG J17
J32
J11
J28
TP7
TP9
TP8
W
R
B
1
2
3
4
5
6
7
13
14
8 10
11
12 9
20 15
16
17
18
19
1 J11
2 J17
3 J18
4 Ausgangsdrosseldrähte
5 Düsendrähte
6 Elektrodendraht
7 J32
8 Werkstückkabel
9 Transformatordrähte
10 Testpunkte
11 4-μF-Kondensatoren
12 BLK-Drosseldrähte
13 Erde
14 AC-Eingangsdrähte
15 Netzschalter
16 Leistungsplatine
17 Sperrwandler
18 Gate-Steueranschlüsse
19 DSP-Leiterplatte
20 Steuerplatine
