Powermax125 Wartungshandbuch 808071 295
10 – Auswechseln der Brennerkomponenten
Montagemuffe auswechseln
Ausbau der Montagemuffe
Für viele Reparaturen muss die Montagemuffe des Maschinenbrenners entfernt werden. Dieser Schritt wird bei
zahlreichen anderen Vorgängen in diesem Kapitel erwähnt.
1. Schalten Sie die Stromquelle aus (OFF/O), trennen Sie die Gasversorgung und den Brenner ab.
2. Entfernen Sie die Verschleißteile.
3. Schrauben Sie die Zugentlastungsmutter von der Zugentlastung ab und ziehen Sie die Zugentlastungsmutter
entlang des Brennerschlauchpakets zurück.
4. Schrauben Sie die Zugentlastung vom Brennerschaft (nur beim langen Modell) oder Adapter (nur beim Mini-Modell)
ab und ziehen Sie die Mutter entlang des Brennerschlauchpakets zurück. (Siehe Abbildung 143 auf Seite 295.)
5. Schrauben Sie den Brennerschaft (nur beim langen Modell) oder Adapter (nur beim Mini-Modell) von der
Kupplung ab.
6. Schrauben Sie die Kupplung von der Montagemuffe ab.
7. Entfernen Sie die Schrauben aus der Vorderseite der Montagemuffe und legen Sie diese beiseite.
8. Ziehen Sie die Montagemuffe vom Brennerkörper ab.

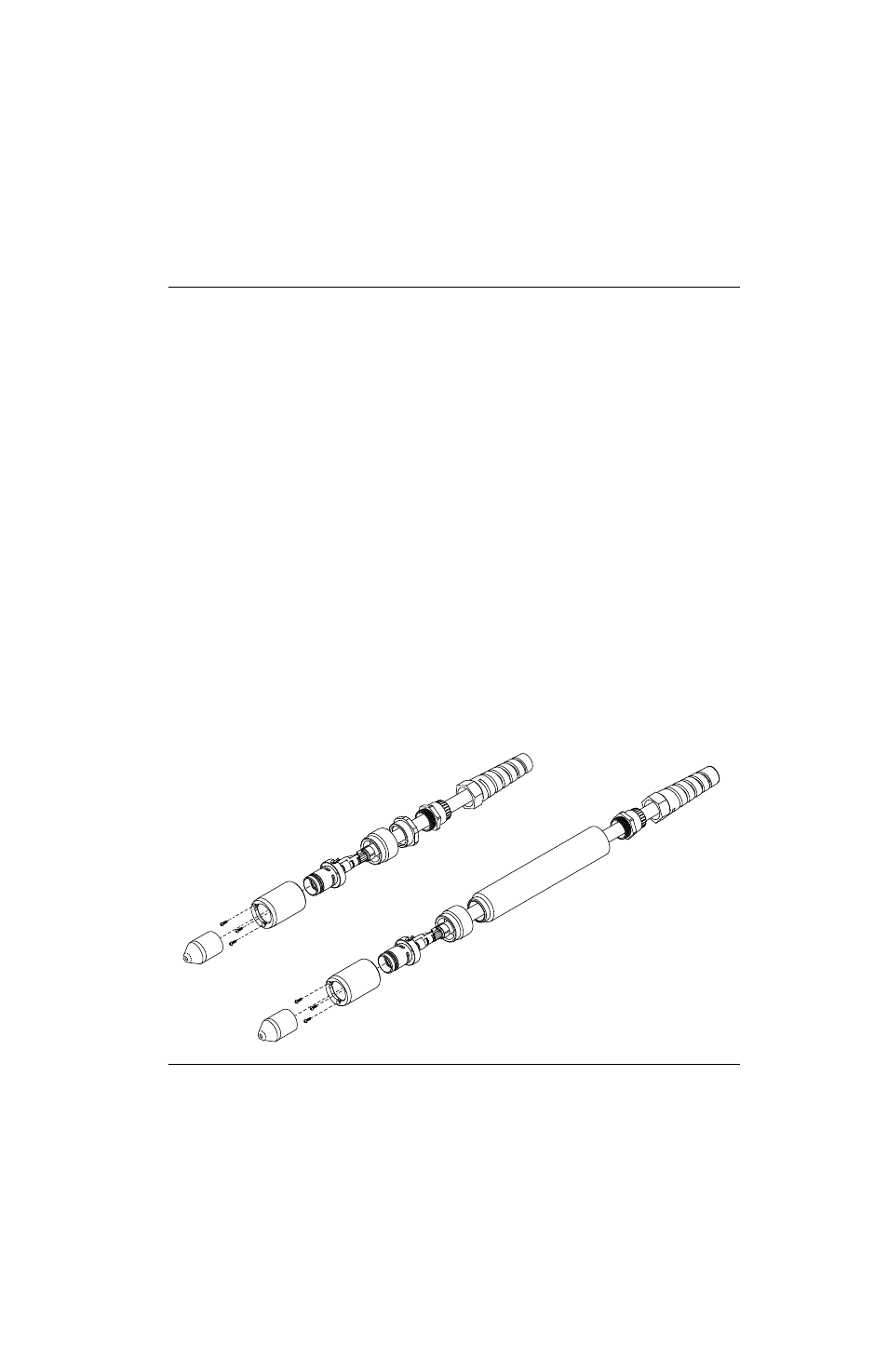

Abbildung 143
Set Beschreibung
428145 Set: Montagemuffe für Duramax Hyamp 180°-Maschinenbrenner
