9 – Ersetzen der Stromquellenkomponenten
7. Ziehen Sie den Transformator aus der Stromquelle heraus und führen Sie gleichzeitig vorsichtig die
Transformatordrähte durch die Öffnung an der Unterseite der Mittelplatte.

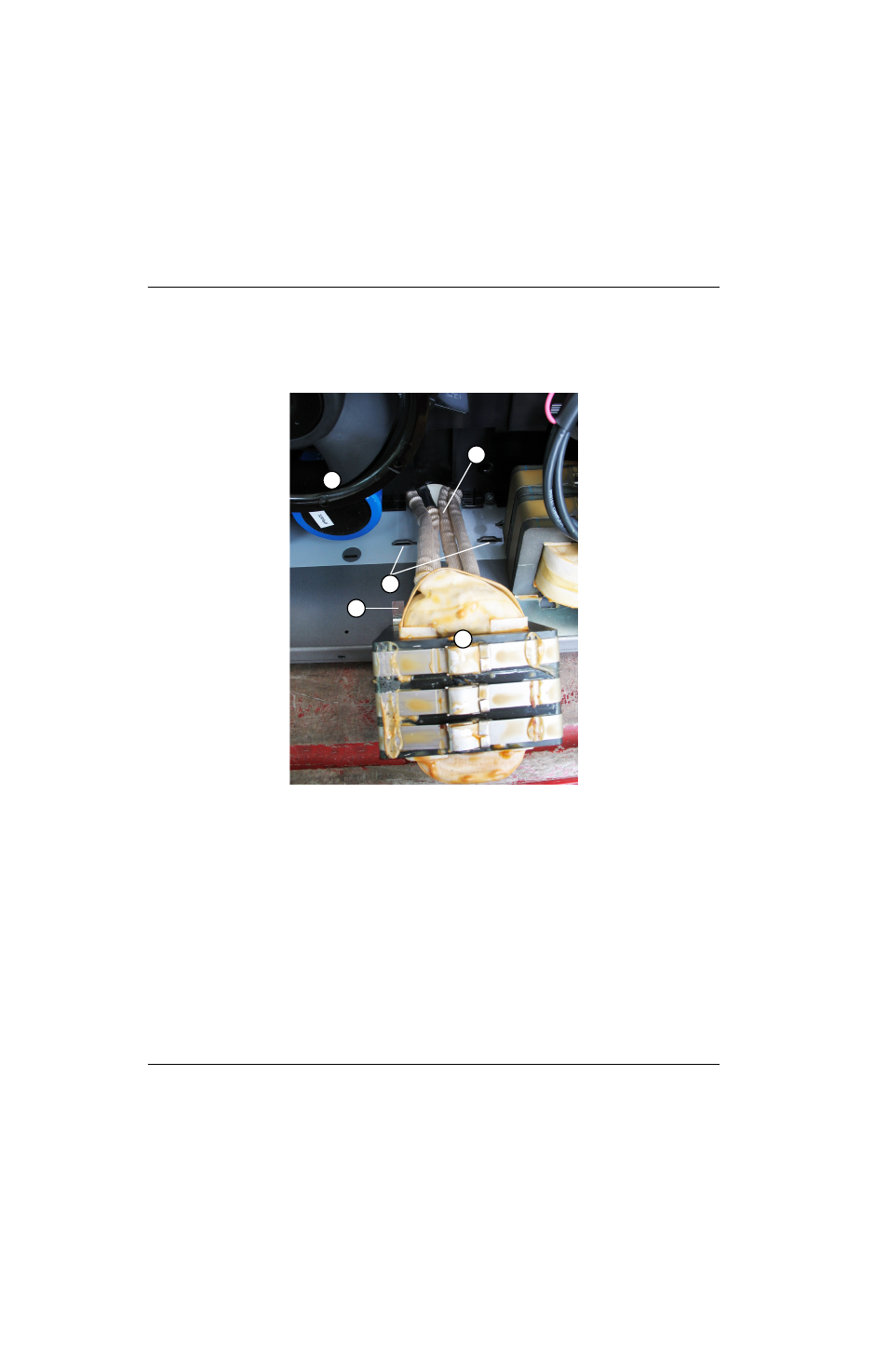

Abbildung 101
1
4
3
5
2
1 Bodenplatte des Lüfters
2 Schlitze in Bodenplatte
3 Transformatorlasche
4 Transformator
5 Transformatordrähte (4)
