Powermax125 Wartungshandbuch 808071 129
8 – Fehlerbeseitigung und Systemtests

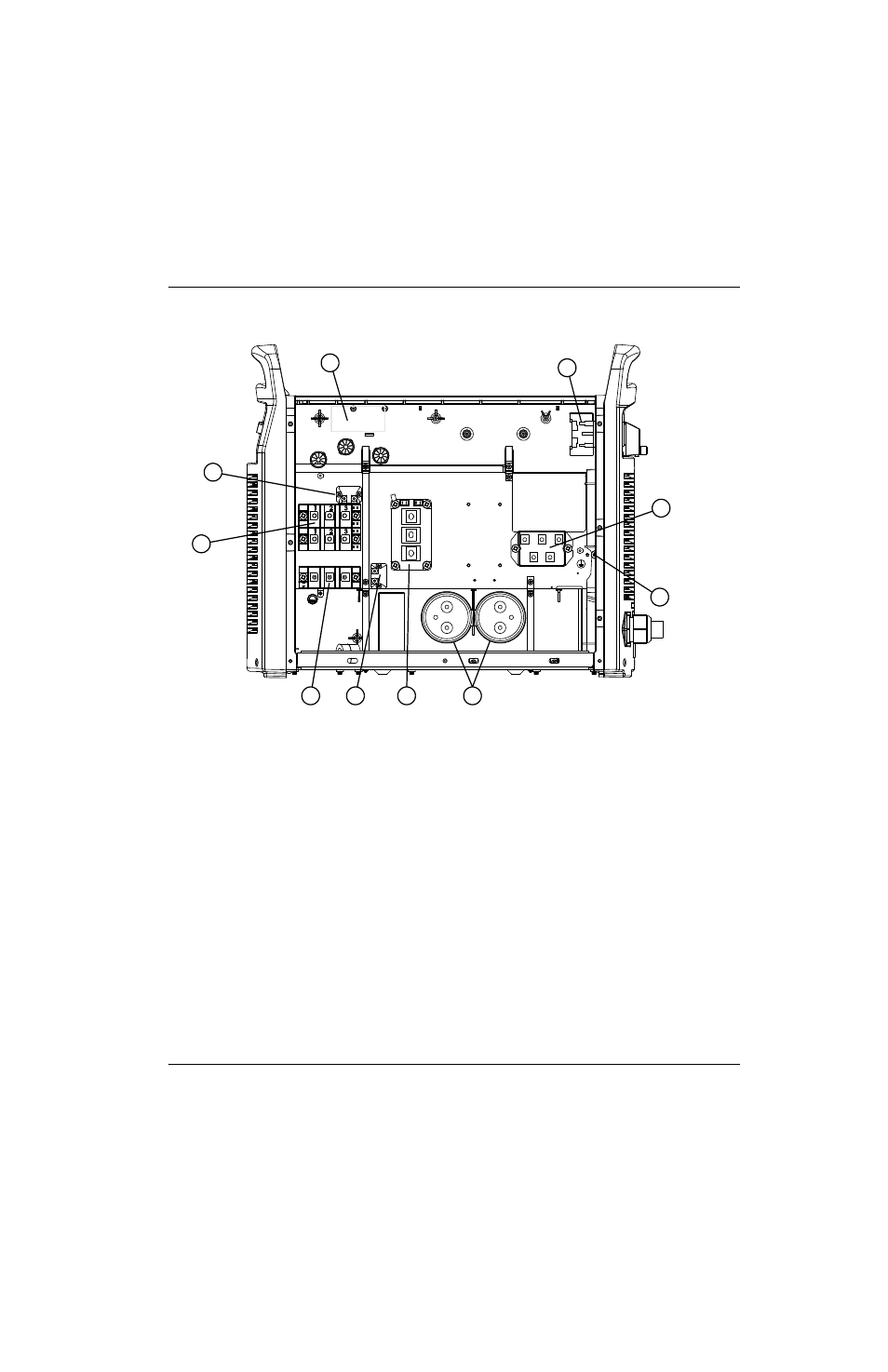

Abbildung 15 – Stromquelle Übersicht, alle Anlagen (Leistungsplatine entfernt)
1
2
3 4 5 6
7
8
9
10
1 Ausgangs-Beschaltungswiderstand
2 Ausgangsdiodenbrücke
3 Pilotlichtbogen-IGBT
4 Inverter-Beschaltungswiderstand
5 Inverter-IGBT-Modul
6 Stützkondensatoren
7 Erde
8 Eingangsdiodenbrücke
9 Netzschalter (S1)
10 Optionale serielle Karte
