180 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
Ersetzen der Stromquellenabdeckung
Ausbau der Stromquellenabdeckung
1. Trennen Sie die Strom- und Gasversorgung. (Siehe Trennen der Strom- und Gasversorgung auf Seite 174)
2. Entfernen Sie die 16 Schrauben an den Seiten und an der Oberseite der Stromquellenabdeckung.
3. Heben Sie die Abdeckung von der Stromquelle.

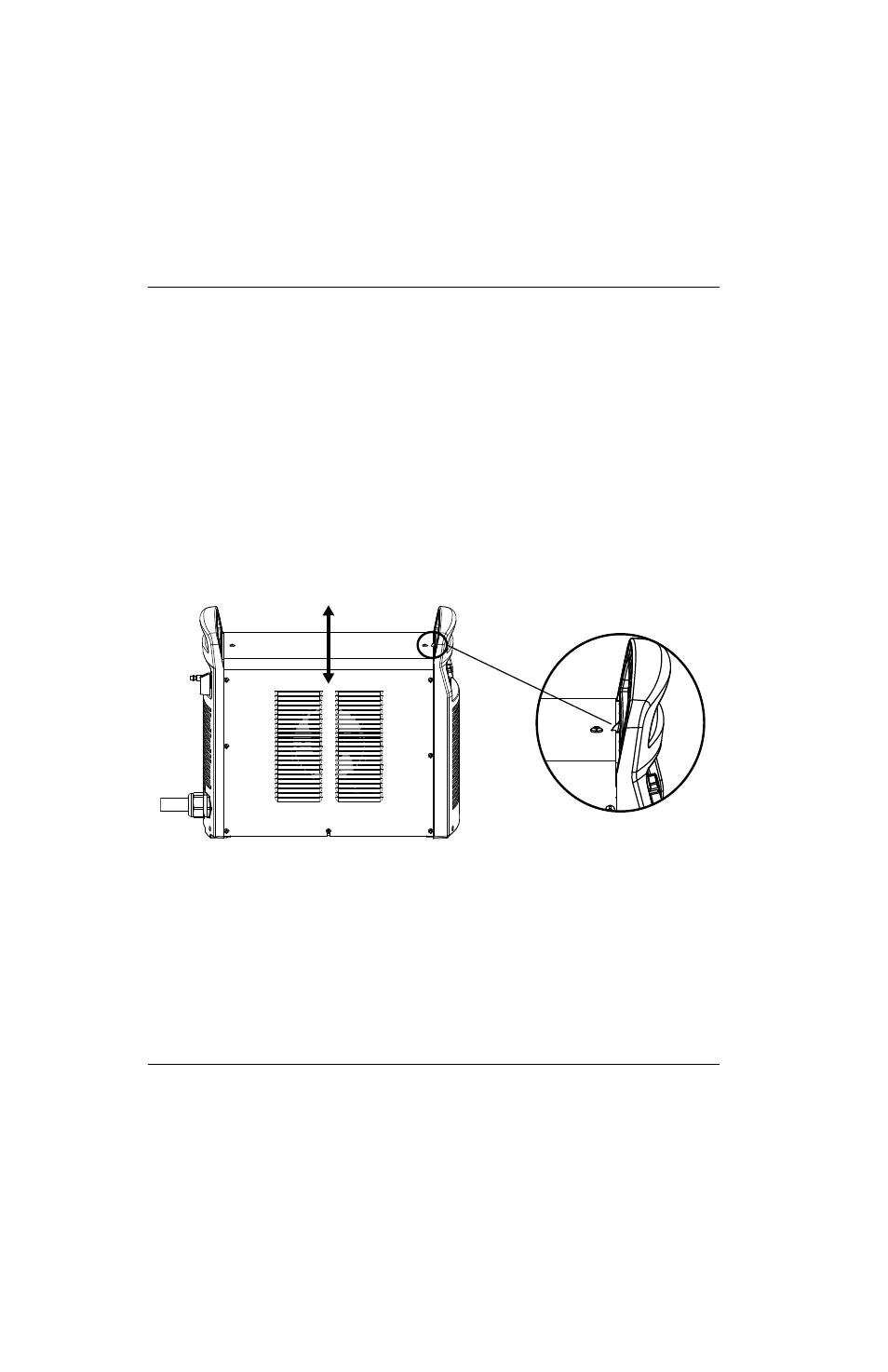

Abbildung 39
Einbau der Stromquellenabdeckung
1. Legen Sie die Abdeckung auf die Stromquelle, indem Sie den Schlitz oben in der Abdeckung an der Kunststofflasche
in der Vorderseite ausrichten. Schlitz und Lasche gewährleisten, dass das Luftloch an der Abdeckungsseite über
dem Lüfter liegt. (Siehe
Abbildung 39.)
2. Ziehen Sie die 16 Schrauben an den Seiten und an der Abdeckung oben mit 23 kg-cm an.
3. Schließen Sie die Strom- und Gasversorgung wieder an.
Set-Nr. Beschreibung
428115 Set: Powermax125 CSA-Stromquellenabdeckung mit Etiketten
428116 Set: Powermax125 CE-Stromquellenabdeckung mit Etiketten
428247 Set: Powermax125 CCC-Stromquellenabdeckung mit Etiketten
Kunststofflasche
