Powermax125 Wartungshandbuch 808071 217
9 – Ersetzen der Stromquellenkomponenten

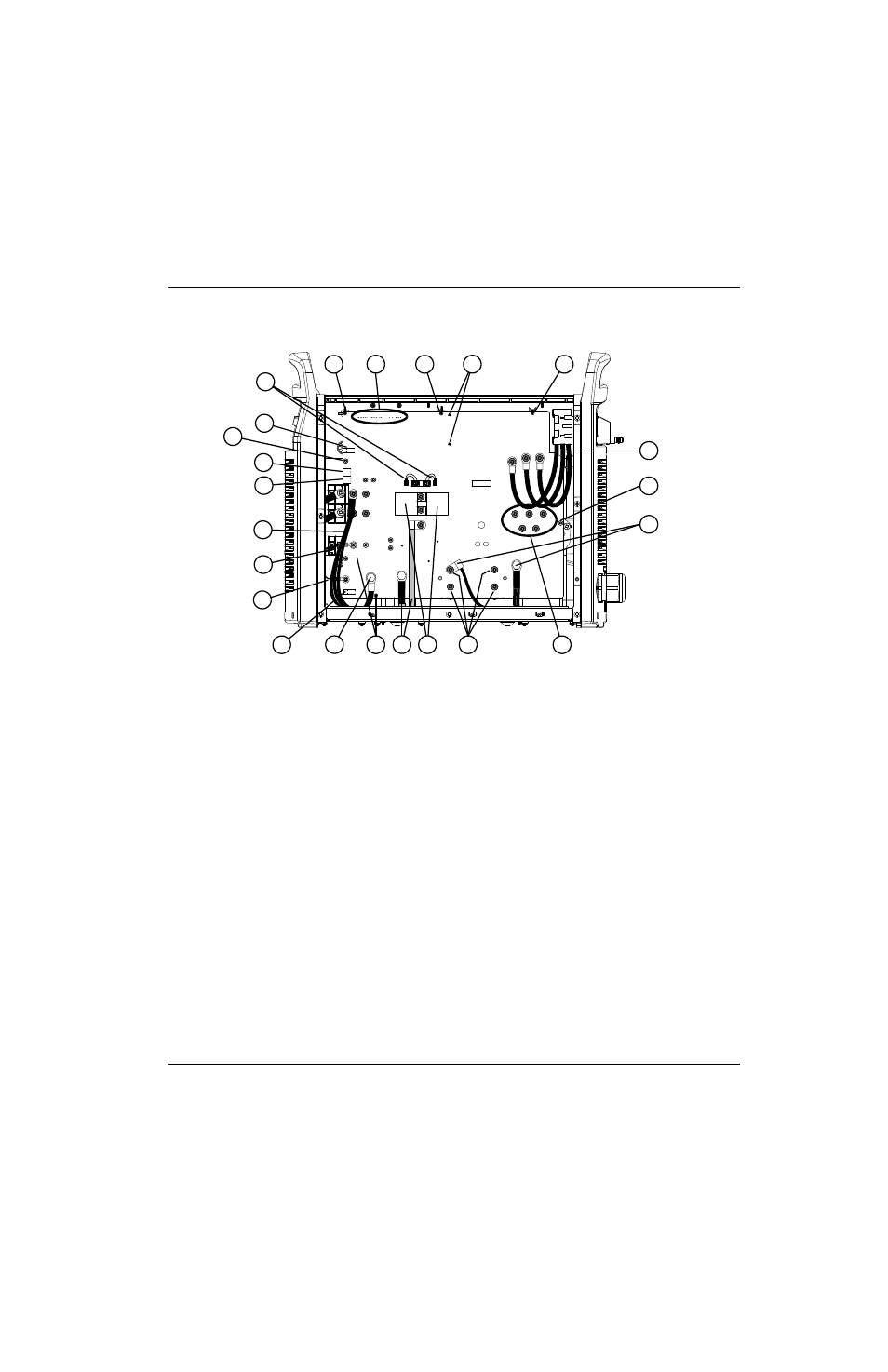

Abbildung 75 – 400 V CE / 380 V CCC-Leistungsplatine
J6 J5 J3 J2 J1
RED
J18
ORG
J17
RED
J32
J11 B R
J27
WORK
LEAD
J26
C152 C151
J25
+
_ +
_
J28
TP7
TP9
TP8
W
R
B
1
2
4
5
6
7
8
9 12
17
10
18
3
11 3 13
14
15
3
16
3 3 3
1 Gate-Steueranschlüsse
2 J11
3 Leiterplatten-Befestigungsschrauben (7)
4 J17
5 J18
6 Ausgangsdrosseldrähte
7 Düsendrähte
8 Elektrodendraht
9 J32
10 Werkstückkabel
11 Transformatordrähte
12 4-μF-Kondensatoren
13 Kondensatorschrauben (4)
14 BLK-Drosseldrähte
15 Schrauben der Eingangsdiodenbrücke (5)
16 AC-Eingangsdrähte (3)
17 Transformator-Befestigungsschrauben
18 J6, J5, J3, J2 und J1
