9 – Ersetzen der Stromquellenkomponenten

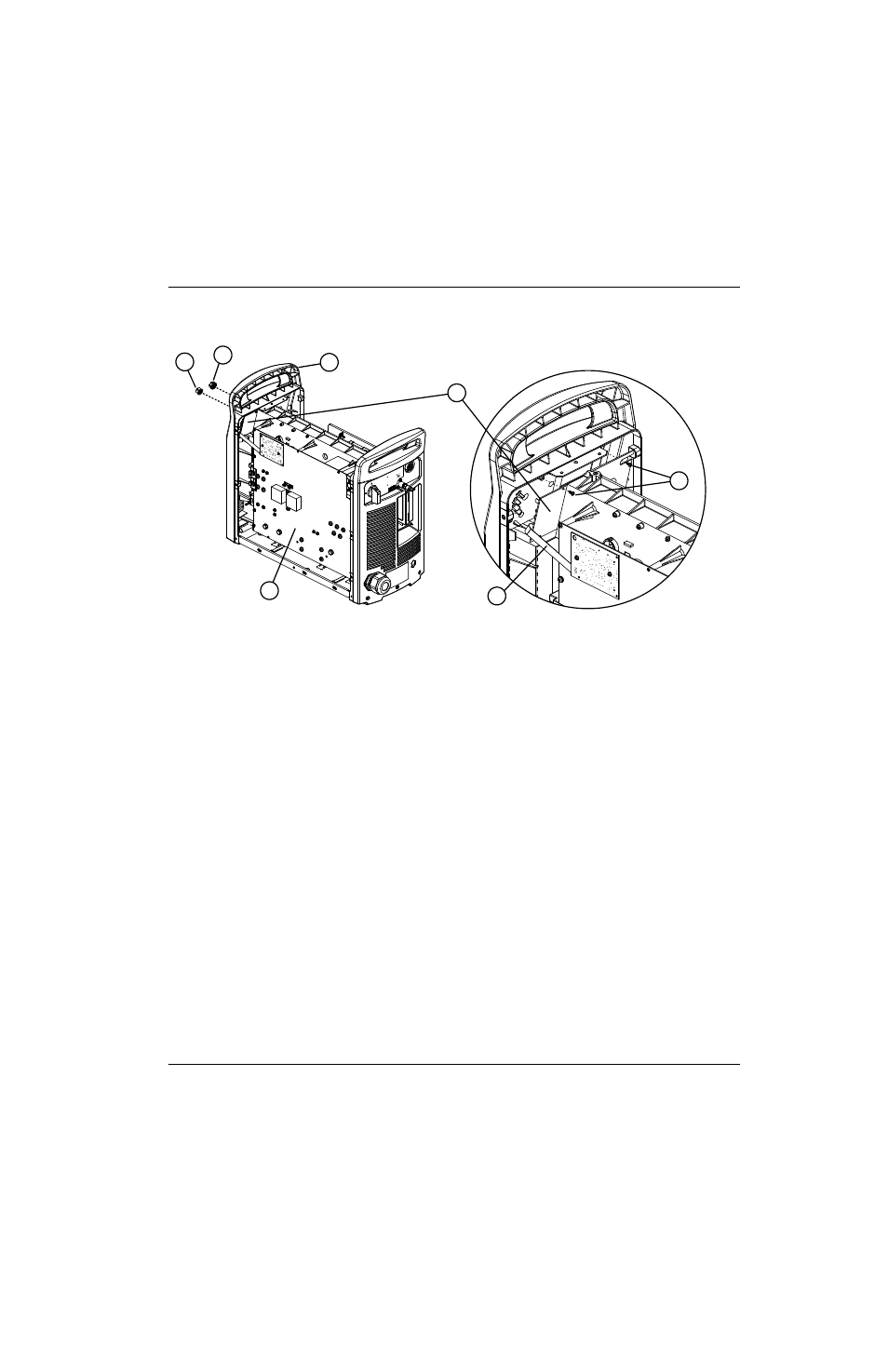

Abbildung 110
11. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Lüfterhaube auf Seite 225.
b. Siehe Einbau der Wand-Verbindungsstrebe auf Seite 183.
c. Siehe Einbau der Komponentenabsperrung auf Seite 181.
d. Siehe Einbau der Stromquellenabdeckung auf Seite 180.
e. Schließen Sie die Strom- und Gasversorgung wieder an.
Ersetzen der Rückwand
Set-Nr. Beschreibung
428110 Set: Powermax125 480 V CSA Rückseite
428112 Set: Powermax125 600 V CSA Rückseite
428111 Set: Powermax125 400 V CE Rückseite
428113 Set: Powermax125 380 V CCC Rückseite
2
3
4
5
6
7
1
1 Stromstärkeregler
2 Betriebsart-Schalter
3 Leistungsplatine
4 Flachbandkabel
5 Obere Befestigungsschrauben für Steuerplatine
6 Steuerplatine
7 Frontplatte, oben
