Powermax125 Wartungshandbuch 808071 297
10 – Auswechseln der Brennerkomponenten
Kappensensorschalter auswechseln
Kappensensorschalter ausbauen
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung und des Brenners auf Seite 276.
b. Siehe Ausbau der Montagemuffe auf Seite 295.
2. Nehmen Sie den Kappensensorschalter ab, indem Sie auf die Lasche am Stecker drücken und den Stecker
abziehen.

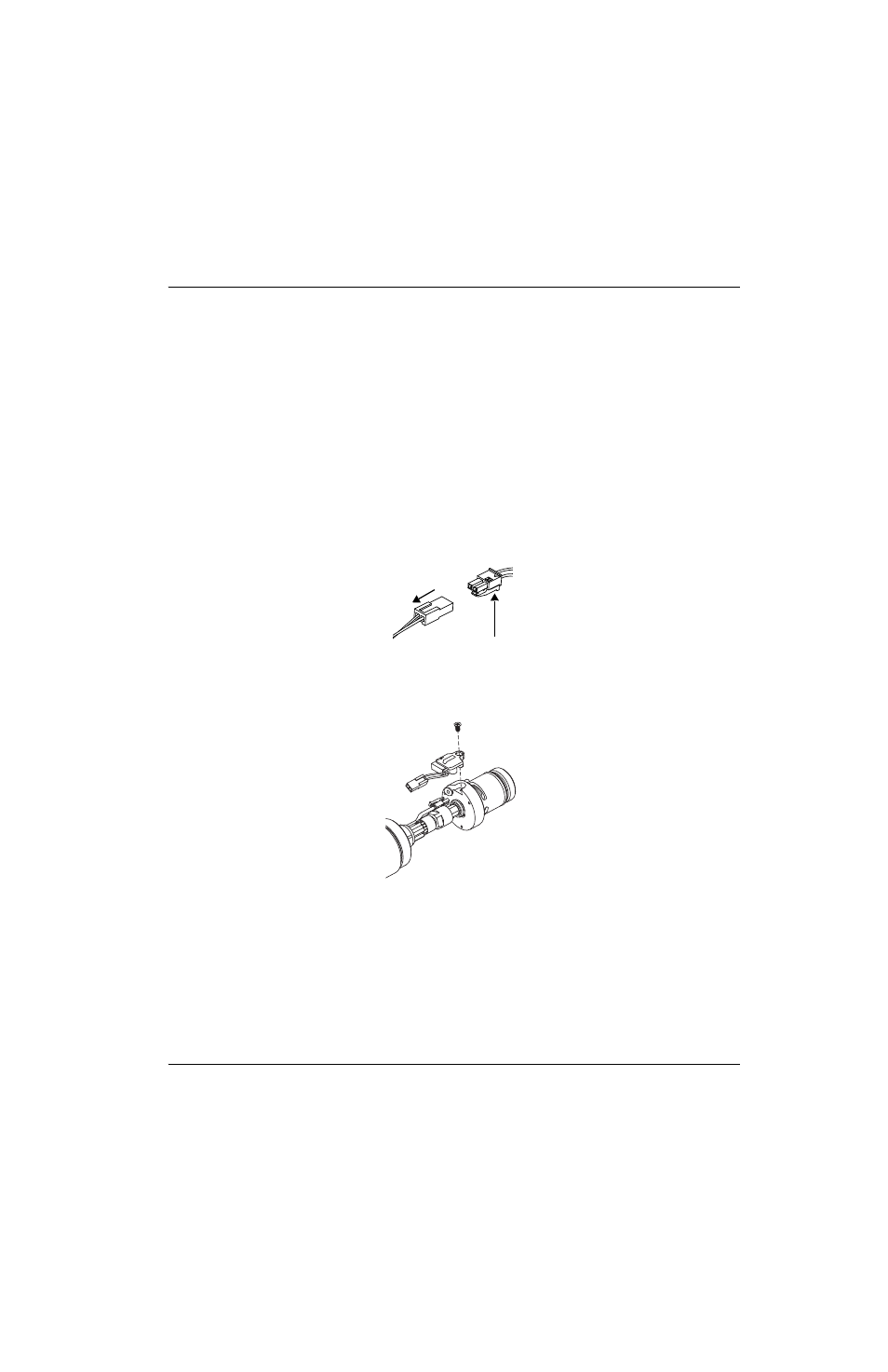

Abbildung 144
3. Entfernen Sie die Schraube vom Kappensensorschalter und den Schalter vom Brennerkörper.
Abbildung 145
Kappensensorschalter einbauen
1. Bauen Sie den Kappensensorschalter und die Schraube ein.
2. Schließen Sie den Kappensensorschalter an das Brennerschlauchpaket an.
3. Führen Sie die folgenden Vorgänge aus:
a. Siehe Montagemuffe montieren auf Seite 296.
b. Schließen Sie Brenner und Gasversorgung wieder an und schalten Sie die Stromversorgung ein (ON/I).
Set Beschreibung
228720 Set: Ersatz-Kappensensorschalter für Duramax/Hyamp/MRT 180°-Maschinenbrenner
